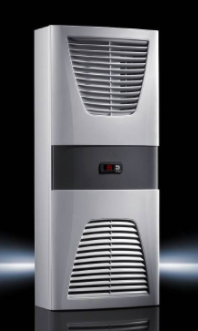

RITTAL 空气热交换器挂式控制器，现货在售
型号。 连接 热输出
SK 3126.100 230 V，1？，50 Hz / 60 Hz 17.5 W / K.
SK 3126.115 115 V，1~，50 Hz / 60 Hz 17.5 W / K.
SK 3127.100 230 V，1？，50 Hz / 60 Hz 30 W / K.
SK 3127.115 115 V，1~，50 Hz / 60 Hz 30 W / K.
SK 3128.100 230 V，1？，50 Hz / 60 Hz 45 W / K.
SK 3128.115 115 V，1~，50 Hz / 60 Hz 45 W / K.
SK 3129.100 230 V，1？，50 Hz / 60 Hz 60 W / K.
SK 3129.115 115 V，1~，50 Hz / 60 Hz 60 W / K.
SK 3130.100 230 V，1？，50 Hz / 60 Hz 90 W / K.
SK 3130.115 115 V，1~，50 Hz / 60 Hz
产品描述
颜色： RAL 7035
符合IEC 60 529的防护等级IP： 内部电路IP 54
供应包括： 完整的单元准备连接
插入式端子排在温度过高时
浮动故障信号触点
具体热输出： 60 W / K.
空气流量（无阻碍空气流量）： 外部电路50 Hz：860m³/ h
外部电路60 Hz：900m³/ h
内部电路50 Hz：860m³/ h
内部电路60 Hz：900m³/ h
额定工作电压： 230 V，1？，50 Hz / 60 Hz
外形尺寸： 宽度：400 mm
高度：950 mm
深度：225 mm
温度控制： 带数字显示的电子控制（出厂设置+ 35°C）
温度范围： 操作（环境）：-5°C ... + 55°C
每风扇功率： 在50 Hz：85 W
在60 Hz：90 W
额定电流（大值）： 每个风扇在50赫兹：
每个风扇在60赫兹时0.38 A ：0.4 A.
微型断路器/保险丝： 2 A.
包装： 1个）。
重量/包： 21公斤
参考图片
1.应用空气/空气热交换器（LLWT）的设计和构造是为了消散控制柜的热量损失或冷却外壳内部以保护温度敏感元件。 LLWT特别适用于侵蚀性环境空气，因为它们由于两个独立的空气回路而无法进入控制柜内部。使用的先决条件是环境温度低于所需的外壳内部温度。
2.技术数据（见表2.1）
3.安装墙装置墙装置可以作为标准安装或安装。根据图3.1在装配层切出切口和孔。
3.1安装安装将封闭的垫圈切成一定长度并按照图3.2将它们粘在设备上。将固定螺钉拧入设备背面的盲孔螺母中。然后通过垫圈和螺母固定设备。
3.2安装安装首先拆下百叶窗格栅和皮带。根据图3.2，将封闭的垫圈切成一定长度并将它们粘在装置上。松开螺母和垫圈，然后用垫圈和螺母将设备固定到机柜上。
4.安全说明为了正确使用设备，应完全遵守以下安全说明：为防止安装有LLWT的控制柜倾斜，必须将其拧到地板上。 使用门脚轮轻松打开和关闭柜门。 附带LLWT的机柜运输只能使用额外的运输锁来支持LLWT。
在安装之前，必须确保控制柜的安装位置和LLWT的布局选择，以确保良好的通风和通风; 现场没有沉重的污垢和水分; 进气口的开口应尽可能位于控制柜的上部区域;
保证设备铭牌上的电源数据; 环境温度不高于+ 55°C; 包装没有损坏。包装损坏可能是后续故障的原因; 控制柜四面密封（IP 54）; 设备与墙壁之间的距离至少为200 mm; 内部未安装进风口和出风口; 器具只能根据位置水平安装; 电气连接和任何维修只能由的人员进行。只使用原装备件！ 安装在控制柜中的组件的功率损耗不得过LLWT的相应容量; 客户不得对LLWT进行任何修改。
5.电气连接连接电压和频率必须符合铭牌上规定的标称值。 LLWT必须通过全极隔离装置连接到主电源，确保在关闭时至少有3 mm的触点开口。
对于线路保护，必须提供铭牌上的备用保险丝。安装时请遵守适用的规定！
6.调试和控制行为安装设备后，可以进行电气连接。换热器自动工作，d。小时。电气连接后，内部风扇连续运转并不断循环机柜内部。内置控制器（用于设置控制柜所需的内部温度，出厂设置+ 35°C）使热交换器通过出厂设置的5 K开关差值自动关闭控制。
6.1设置设定值St1（控制柜内部温度）要更改控制柜的内部温度，按“K1”键直到显示屏上出现“°1”，然后按“设置”键确认。现在可以使用键K1和K2更改设定值。然后按住“设置”按钮，直到控制柜的当前内部温度出现在显示屏中。
