LYXW9000三相电压不平衡度测试仪产品介绍
LYXW9000三相电压不平衡度测试仪是上海徐吉电气有限公司生产销售LYXW9000三相电压不平衡度测试仪，LYXW9000三相电压不平衡测试仪可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。三相电压不平衡测试仪大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。
LYXW9000三相电压不平衡度测试仪详细介绍
本目录是上海徐吉电气有限公司为您精心提供的：
一、功能特点
三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法进行多次测量*终绘制出完整的六角图。
采用钳形电流互感器接线，不用断开电流回路，安全方便。
可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。
可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。
可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。
可进行现场被测信号的谐波分析，能分析出2－50次谐波的各次含量，自动计算出谐波失真度。
大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。
大容量锂电池供电，连续工作长达8小时。
用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储2000组以上的数据。
可将保存的记录上传到后台管理计算机，进行综合分析，评审。
具备万年历、时钟功能，实时显示测试工作进行的日期及时间。
体积小、重量轻，便于现场使用。
预留USB接口，可用仪器来替代优盘等移动存储设备。
二、技术指标
输入特性
电压通道数量：3通道
电压测量范围：0~450V
电压显示位数：6位
电流通道数量：3通道
电流测量范围：0~10A
电流显示位数：6位
相位测量范围：－180°～＋180°
谐波分析次数：2～50次
准确度
电压：±0.2%
电流、功率：±0.5%
相角：±2°
谐波电压含有率测量误差：≤0.3％
谐波电流含有率测量误差：≤0.5％
工作温度：－15℃~ ＋40℃
充电电源：交流160V~260V
绝缘：
⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
体积：250mm×160mm×60mm
重量：1.8Kg
三、结构外观
（一）、外型尺寸及面板布置

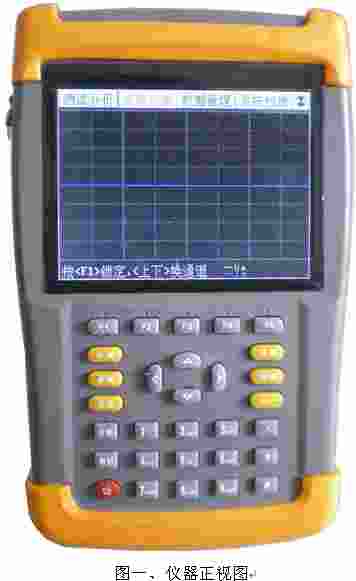

仪器外形正视如图一：
仪器的外包装箱外型尺寸，如图三所示：
（二）、键盘操作
键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、Ã、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。
各键功能如下：
开关键：用来控制仪器工作电源的开启和关闭；使用方法是：按住此键２秒钟以上，然后松开。
↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。另外，↓还可以用于显示子目录菜单。
Ã键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。
退出键：返回键，按下此键均直接返回到主菜单。
存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。
查询键：用来浏览已存储的记录内容。
设置键：保留功能，暂不用。
切换键：保留功能，暂不用。
自检键：仪器调试过程中用来烧字库，此功能用户不需用。
帮助键：用来显示帮助信息。
数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。
小数点键：用来在设置参数时输入小数点。
＃键：保留功能，暂不用。
F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。
四、液晶界面
液晶显示界面主要有二十屏，包括主菜单、四个下拉菜单和十七个功能界面：
1．主菜单：
4．数据管理下拉菜单：
编号查询界面如图二十四所示。此界面用来查询仪器的编号，在升级程序时必须要知道仪器的全部编号，否则无法进行升级操作。
五、使用方法
测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。
在测试过程中要注意的问题：
1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。
2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入唯壹与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2%以内。
3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）
下面就不同的测试项目进行说明。
（一）．二次参量测量部分
1．测试目的
通过检测三路电压参量、三路电流参量的数据来了解被测设备的实时电压、电流、相位以及各参量之间的矢量关系的真实情况；可将所有6个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。
2．测试方法
具体接线如图二十五所示：
在本项目中同时接入三路电流信号。用标有Ia、Ib、Ic的三只钳形电流互感器来测量被测设备电流回路的A、B、C三相，接好线后进入“电流谐波”屏查看测量结果。
六、LYXW9000三相电流不平衡度测试仪电池维护及充电
仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。
仪器须及时充电，避免电池深度放电影响电池寿命，
正常使用的情况下尽可能每天充电（长期不用*好在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在4小时以上，因内部有充电保护功能，可以对仪器连续充电。
每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。
七、LYXW9000三相电流不平衡度测试仪注意事项
1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，确保人身安全。
3．*好使用有地线的电源插座。
4．不能在电压和电流过量限的情况下工作。
5．各钳表一定要与面板上相应的插座一一对应，否则会影响测试结果。
6．电压线和钳表接入时一定要按照先接仪器侧再接到被测装置的原则，拆除时一定要按照先拆装置侧再拆仪器侧的原则进行。
附录一： 主变的几种接线方式
主变差动保护（针对两卷变）接线结果（只给出正确矢量图）
根据变压器的联结组别分为以下几种情况：
1．主变为Y/Y接线方式
主变为Y/Y接线方式，高低压侧CT都为Y/Y
2．主变为Y/D1接线方式
主变为Y/D1接线方式，高低压侧CT都为Y/Y
3．主变为Y/D5接线方式
主变为Y/D5接线方式，高低压侧CT都为Y/Y
4．主变为Y/D11接线方式
主变为Y/D11接线方式，高低压侧CT都为Y/Y

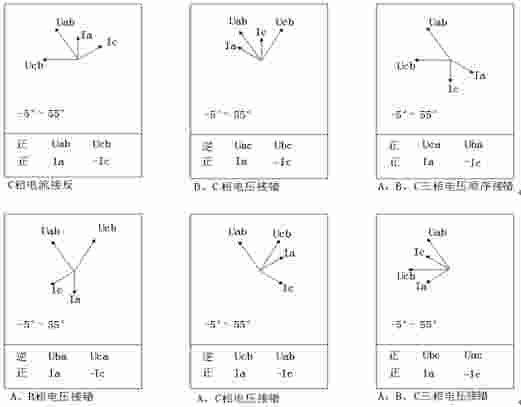

附录二： 三相三线计量接线判断
情况一：A、C相电流正确
情况二：A相电流反向
情况三：C相电流反向
情况四：A、C相电流全反向
情况五：A、C相电流相间接错，极性正确
情况六：A、C相电流相间接错，且A相反向
情况七：A、C相电流相间接错，且C相反向
情况八：A、C相电流相间接错，且都反向
以上所提供的48种接线矢量图中只有**种情况是正常的接线，其他图都有不同的问题。
在每幅图的下侧给出了判定结果，包括电压接线结果和电流的接线结果，同时还标注了相序的正确与否。
