2位3通换向阀R412007269，1827414808
压缩空气处理单元保养单元和元件

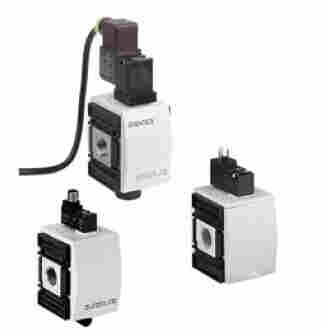

二位三通换向阀，电气操作, 系列 AS3-SOV
口径G 3/8 - G 1/2管式连接ATEX 中可选
结构特点提动阀, 可以组装成块
额定流量4500 l/min
额定流量, 1▶2 4500 l/min
额定流量, 2▶3 3200 l/min
工作压力范围3 bar / 10 bar
介质压缩空气
中性气体
介质温度范围-10°C / +50°C
环境温度范围-10°C / +50°C
密封原理软密封
颗粒大小 max. 25 μm
防护等级, 带 多芯插头 阀门IP65
材料:
外壳聚酰胺
正面板丙烯腈合成材料
密封丙烯树胶
螺纹管套压铸锌
R412007264
R412007268
R412007258
R412007259
R412007265
R412007397
R412007266
R412007267
R412007269
R412007270
R412007271
R412007391
1) 适用于在 1、2、21、22 Ex 区内使用
2) 带接线盒
3) 不带先导阀的基阀
4) 不带有先导阀的基础阀门，带有 CNOMO接口板
5) 带有先导阀的基础阀
6) 反极性保护
7) 标准化电路接口: ISO 15217
8) 标准化电路接口: EN 175301-803, B型
二次压力为 p2 = 6 bar 、Δp = 1 bar 时的额定流量 Qn
| 图 1: 两位三通换向阀，不带预调阀，带用于 DO16 系列的接口 | |
 | |
|
A1 = 输入端 A2 = 输出端 | |
| A3 = 排气口 | |
| 1) 针对预控阀系列DO16 | |
2位3通换向阀R412007269，1827414808
