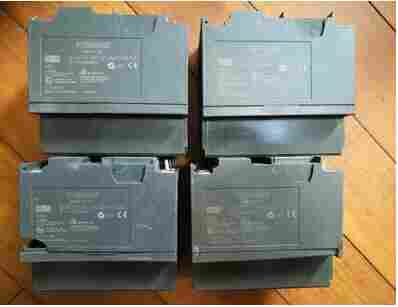

6ES7 340-1BH02-0AE0
CP340 通讯处理器（20mA/TTY）
电源电压
负载电压 L+
额定值 (DC) 24 V
允许范围，下限 (DC) 20.4 V
允许范围，上限 (DC) 28.8 V
输入电流
来自负载电压 L+（空载），大值 100 mA
来自背板总线 DC 5 V，大值 160 mA
电源模板
1 6ES7 307-1BA00-0AA0 电源模块(2A)
2 6ES7 307-1EA00-0AA0 电源模块(5A)
3 6ES7 307-1KA01-0AA0 电源模块(10A)
CPU
4 6ES7 312-1AE13-0AB0 CPU312，32K内存
5 6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6 6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
7 6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
8 6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
9 6ES7 314-1AG13-0AB0 CPU314,96K内存
10 6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
11 6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
12 6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存
13 6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存
14 6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存
15 6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存
16 6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存
内存卡
17 6ES7 953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)
18 6ES7 953-8LG11-0AA0 SIMATIC Micro内存卡128KByte(MMC)
19 6ES7 953-8LJ20-0AA0 SIMATIC Micro内存卡512KByte(MMC)
20 6ES7 953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)
21 6ES7 953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)
22 6ES7 953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)
开关量模板
23 6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）
24 6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）
25 6ES7 321-1BH50-0AA0 开入模块（16点，24VDC，源输入）
26 6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）
27 6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）
28 6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）
29 6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）
30 6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接
31 6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）
32 6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）
33 6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）
产品类型标志 CP 340
电源电压
额定值 (DC)
DC 24 V 否; 通过背板总线供应 5 V 电源
输入电流
来自背板总线 DC 5 V，大值 165 mA
功率损失
功率损失，典型值 0.6 W
功率损失，大值 0.85 W
接口
接口数量 1; 电势分离
物理接口，RS 232C (V.24) 是
传输速率，小值 2.4 kbit/s
传输速率，大值 19.2 kbit/s
点对点联结
导线长度，大值 15 m
支持的打印机 HP Deskjet 喷墨打印机，HP 激光喷墨打印机，IBM Proprinter 打印机，用户定义
插头型号 9 针 Sub-D 插头
集成协议驱动器
— 3964 (R) 是
— ASCII 是
— RK512 否
— 可再装入用户自定义驱动器 否
报文长度，大值
— 3964 (R) 1 024 byte
— ASCII 1 024 byte
传输速率，RS 232
— 使用 3964 (R) 协议，大值 19.2 kbit/s
— 使用 ASCII 协议，大值 9.6 kbit/s
— 使用打印机驱动，大值 9.6 kbit/s
环境要求
运行中的环境温度
小值 0 °C
大值 60 °C
运输/储存时的环境温度
小值 -40 °C
大值 70 °C
软件
组件
工作存储器中的 FB 长度，大值 2 700 byte; 数据通讯，发送和接收
连接技术
用于电源电压的电气连接规格 通过背板总线
尺寸
宽度 40 mm
高度 125 mm
深度 120 mm
重量
重量，约 300 g
