一、HJ1电压互感器（0.2级）概述：
电压互感器的一种。和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，总线大也不过一千伏安。
电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

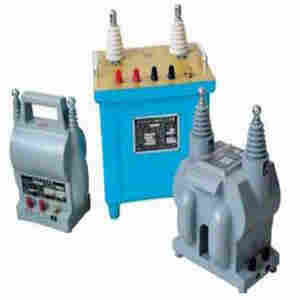

二、HJ1电压互感器（0.2级）http://www.chem17.com/st406160/product_31803562.html主要规格：
|
型号 |
产品 |
|
|
||
|
量限 |
外形尺寸 |
|
|||
|
HJ1 |
电压互感器 |
初级：380√3.380V500V次级：100/3.100√3. 100V频率50HZ总线大功率300VA
|
305x303x166mm |
|
|
