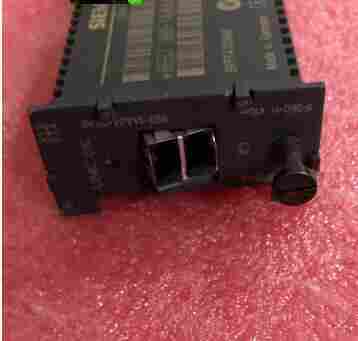

6ES7 960-1AA04-0XA0西门子 附件
冗余系统同步模板 新 近距离同步 10米以内
传输速率，大值 12 Mbit/s
自动波特率搜索 否
地址范围，大值 32; 虚拟插槽
每个地址范围的有效数据，大值 32 byte
— 一致性，大值 32 byte
服务
— PG/OP 通讯 是; 在主动接口中
— S7 路由 是; 在主动接口中
— 全球数据通讯 否
— S7 基础通讯 否
— S7 通讯 是
— S7 通讯，作为客户机 是
— S7 通讯，作为服务器 是
— 直接数据交换（横向连接） 否
— DPV1 否
传输存储器
— 输入端 244 byte
— 输出端 244 byte
2. 接口
接口类型 集成
物理组成 RS 485 / PROFIBUS
电位隔离 是
接口处的电源供应（15 至 30 V DC），大值 150 mA
连接源数量 16
协议
PROFIBUS DP 主站 是
PROFIBUS DP 从站 是
PROFIBUS DP 主站
连接数量，大值 16
传输速率，大值 12 Mbit/s
DP 从站数量，大值 96
服务
— PG/OP 通讯 是
— 路由 是; S7 路由
— 全球数据通讯 否
— S7 基础通讯 是
— S7 通讯 是
— S7 通讯，作为客户机 是
— S7 通讯，作为服务器 是
— 等距离 是
— 等时模式 是
— SYNC/FREEZE 是
— 激活/禁用 DP 从站 是
— 直接数据交换（横向连接） 是
— DPV1 是
地址范围
— 输入端，大值 6 kbyte
— 输出端，大值 6 kbyte
每个 DP 从站的有效数据
— 每个 DP 从站的有效数据，大值 244 byte
— 输入端，大值 244 byte
— 输出端，大值 244 byte
— 插槽数，大值 244
— 每个插槽，大值 128 byte
PROFIBUS DP 从站
连接数量 16
GSD 文件 http://support.automation.siemens.com/WW/view/zh/113652
GD 包数量，接收器，大值 16
GD 包大小，大值 54 byte
GD 包大小（一致性），大值 1 个变量
S7 基础通讯
提供支持 是
每个任务的有效数据，大值 76 byte
每个任务的有效数据（一致性），大值 1 个变量
S7 通讯
提供支持 是
作为服务器 是
作为客户端 是
每个任务的有效数据，大值 64 kbyte
每个任务的有效数据（一致性），大值 462 byte; 1 个变量
S5 兼容通讯
提供支持 是; 关于 FC AG_SEND 和 AG_RECV，大关于 10 CP 443-1 或 443-5
每个任务的有效数据，大值 8 kbyte
每个任务的有效数据（一致性），大值 240 byte
每个 CPU 同时完成的 AG-SEND/AG-RECV 任务数量，大值 24/24
标准通讯 (FMS)
提供支持 是; 通过 CP 和可装载 FB
连接数量
全部 32
可应用于 PG 通讯 31
— 为 PG 通讯预留 1
— 可调整用于 PG 通讯，大值 0
可用于 OP 通讯 31
— 为 OP 通讯预留 1
— 可调整用于 OP 通讯，大值 0
可应用于 S7 基本通讯 30
— 为 S7 Basis 通讯预留 0
— 可调整用于 S7 基本通讯，大值 0
可应用于 S7 通讯 30
— 预留用于 S7 通讯 0
— 可调整的 S7 通讯，大值 0
可用于路由 15
— 预留用于路由 0
— 可调整路由，大值 0
S7 消息功能
消息功能的可注册站点数量，大值 31; 多 31 个报警_S/SQ 和 报警_D/DQ（OP）多 8 个报警_8 和报警_P（如 WinCC）
与符号相关的信息 是
SCAN 方法 是
程序消息 是
过程诊断消息 是
同时间活动的报警 S 组件，大值 400; 同事激活报警 S/SQ 组件或报警 D/DQ 组件
报警 8 组件 是
报警 8 和 S7 通讯组件的实例数量，大值 1 200
预设，大值 300
传导技术消息 是
可同时注册的档案 (SFB 37 AR_SEND) 数量 16
消息数量
计，大值 512
在 100 ms 光栅中，大值 128
在 500 ms 光栅中，大值 256
在 1000 ms 光栅中，大值 512
附加值数量
在 100 ms 光栅时，大值 1
在 500、1000 ms 光栅时，大值 10
调试功能测试
组件状态 是; 多同时 2 个
各个步骤 是
停止点数量 4
状态/控制
变量状态/控制 是; 多 16 个变量表
