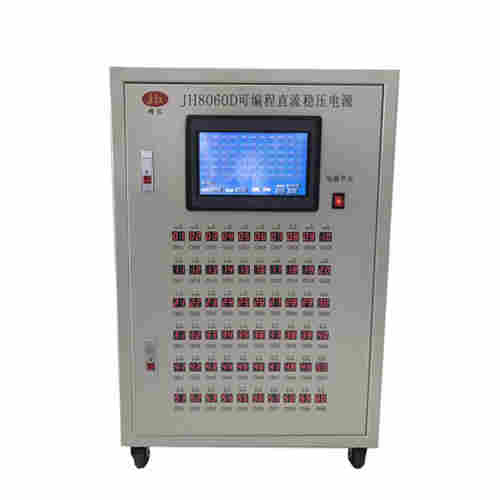

8060D模拟电池单元
一、技术特点
①采用线性电源制作方式，交流纹波小。
②电流双量程输出，可自动连续切换检测静态功耗与均衡电流。
③具备充放功能，响应快速。
④各通道电压、电流同时调节、交互调节、独立调节，动态自定义电压工况编程功能。
⑤通道输入/输出方式采用差分四电极方式V+,I+,V-,I-
⑥具备工作状态指示灯，便于故障排除。
⑦可多节串联，每串相互独立、电气隔离。
⑧电压、电流输出自校正功能。
二、单元功能介绍
a、模拟电池功能：
①电压模拟：具有单体/模块电压模拟功能，可模拟电池或电池模块
串联的电池组电压，每节电池的电压可以在0-5V 内变化，设定分辨
率：1mV；精zhun度： 0.1%FS±1mV。
②电流模拟：各单元组接受计算机主机通讯命令，调整其输出电压单
独的变化，完成电池电压的模拟充电和放电功能测试，用于检测BMS
的电池被动均衡功能，每节电池的电流可以在0~2A内变化，
设定分辨率：1mA；精zhun度：0.1%FS±1mA。
b、RS-232/485隔离通讯模块
设备由RS-232/485进行隔离级联，实时操作，连接时将电缆的一端
与PC串口相连，另一端与设备的串口连接。
c、软件控制：
通过PC联机，设定电压、电流输出值及上、下限报警值进行远程操
作控制（也可直接在面板上手动设定）。
d、外部连接转接器：
通过专门的总线插接端口及分支端口，与外部被测单元的物理连接装
置，便于调试和接线。
e、软件升级
f、在今后的工作中，我司积极加强与客户的沟通，及时了解客户的新需
求，软件不断升级，并免费更新。
