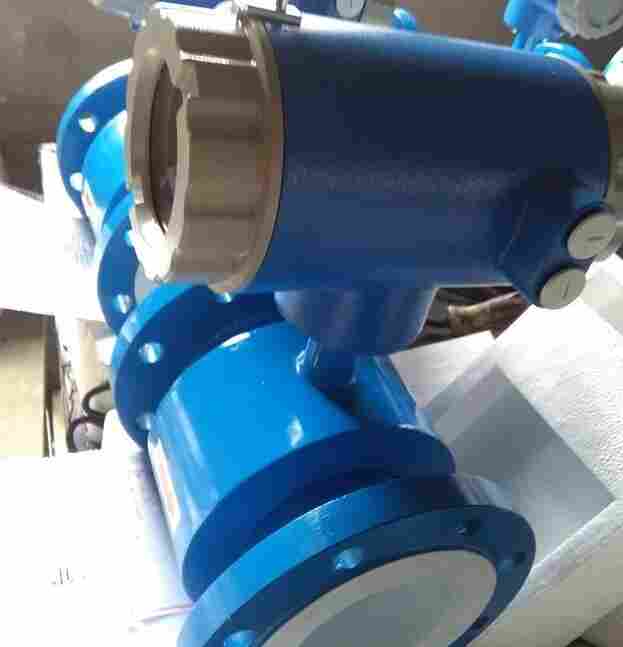

循环水流量计性能特点
◆仪表结构简单、可靠，无可动部件，工作寿命长。
◆无截流阻流部件，不存在压力损失和流体堵塞现象。
◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
◆备有管道式、插入式等多种流量计型号。
◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
◆具备一体化和分离型两种型式。
◆高清晰度LCD背光显示。
循环水流量计技术参数
◆仪表精度：管道式0.5级、1.0级；插入式2.5级
◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆流速范围：0.2～8m/s
◆工作压力：1.6MPa
◆环境温度：-40℃～+50℃
◆介质温度：聚四氟乙烯衬里≤180℃
橡胶材质衬里≤65℃
◆防爆标志：ExmibdⅡBT4
◆防爆证号：GYB01349
◆外磁干扰：≤400A/m
◆外壳防护：一体化型： IP65；
分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里）
转换器IP65
◆输出信号：4～20mA.DC，负载电阻0～750Ω
◆通讯输出：RS485或CAN总线
◆电气连接：M20×1.5内螺纹，φ10电缆孔
◆电源电压：90～220V.AC、24±10%V.DC
◆大功耗：≤10VA
循环水流量计仪表选型
◆量程范围确认
转换器技术数据：
|
电源 |
交流 |
85—265V，45—400Hz |
|
直流 |
11—40V |
|
|
操作键和显示 |
按键式 |
4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程； 3行LCD宽视角、宽温、带背光显示； 第1行显示流量值； 第2行显示流量单位； 第3行显示流量百分比、正向量、反向量、差值量、报警、流速。 |
|
磁键式 |
2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程； 2行LCD宽视角、宽温、带背光显示： 第1行:磁键选择:显示流量百分比、正向量、反向量、差值量、报警、流速。 第2行：显示流量。 |
|
|
内部积算器 |
正向量、反向量及差值量。 |
|
|
输出信号 |
单向模拟输出 |
全隔离，负载≤600D．(20mA时)； 上限：0—21mA可选，每档lmA； 下限：0—21mA可选，每档1mA； 正、反向流量输出方式编程。 |
|
双向模拟输出 |
下限限制为。或4mA，其他同单向模拟输出。 |
|
|
双向脉冲输出 |
两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz； 方波或选定脉宽，选定脉宽上限2．5S，每档1ms； 无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 |
|
|
双路报警输出 |
可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量量程、脉冲量量程、脉冲小信号切除，输出极性可选； 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离) |
|
|
数字通讯 |
|
RS232，RS485，HART |
九、衬里的选择：
|
衬里材料 |
主要性能 |
高介质温度 |
适用范围 |
|
|
—体型 |
分离型 |
|
||
|
聚四氟乙烯(F4) |
是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。 |
70℃ |
100℃ 150℃(需特殊订货) |
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
|
聚全氟乙丙烯(F46) |
同F4，耐磨性、抗负压能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯(Fs) |
适用温度上限较聚四氟乙烯低，但成本也较低。 |
80℃ |
|
|
|
聚氯丁橡胶 |
1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 |
80℃ 120℃(需特殊订货) |
水、污水、弱磨损性的泥浆矿浆。 |
|
|
聚氨酯橡胶 |
1、耐磨性能极强。 2、耐腐蚀性能较差。 |
80℃ |
中性强磨损的矿浆、煤浆、泥浆 |
|
一般工业用循环水流量计被测介质流速以2～4m/s为宜，在特殊情况下，低流速应不小于0.2m/s，高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD²V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
循环水流量计的量程Q应大于预计的大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
循环水流量计选型
型号 通径（mm） 流量范围（m3/h） 口径（mm） 口径（mm） 流量范围（m3/h）
LDE15 DN15 0.32-6.36 LDE/LCD450 DN450 286.13-5722.65
LDE20 DN20 0.57-11.30 LDE/LCD500 DN500 353.25-7065.00
LDE25 DN25 0.88-17.66 LDE/LCD600 DN600 508.68-10173.60
J1 一体型结构
J2 分体型结构
J3 防爆一体型结构
循环水流量计的主要优点如下：
1）循环水流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗低的流量仪表。
2）可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3）循环水流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因此，循环水流量计只需经水后，就可心用来测量其它导电性液体的流量。
4）循环水流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以循环水流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。
5）循环水流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
6）工业用循环水流量计的口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备，为循环水流量计的应用和发展奠定了基础。
循环水流量计目前仍然存在的主要不足如下。
1）不能用来测量气体、蒸汽以及含有大量气体的液体。
2）不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前循环水流量计还无能为力。
3）普通工业用循环水流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。
4）循环水流量计易受外界电磁干扰的影响。
电磁流量计故障分析和现象汇表：
表2-5
|
故 障 源 |
故 障 现 象 |
|||||
|
类别 |
名 称 |
1.无信号输出 |
2.输出晃动 |
3.零点不稳 |
4.流量测量值与应用参比值不符 |
5.输出满度 |
|
管道系统和相关设备类 |
1.安装不善 |
|
Ö |
|
Ö |
Ö |
|
2.未满管 |
||||||
|
1) 少量气体，呈分层流 |
|
Ö |
|
Ö |
|
|
|
2) 气体增加，呈分层流或波状流 |
|
Ö |
|
Ö |
|
|
|
3) 呈气泡流或塞状流 |
|
|
|
Ö |
|
|
|
4) 液位在电极以下 |
|
|
|
|
Ö |
|
|
3.管系滞留气体 |
|
Ö |
|
Ö |
|
|
|
4.管系吸入气体 |
|
Ö |
|
Ö |
|
|
|
5.往复泵或控制阀振荡产生脉动 |
|
Ö |
|
Ö |
|
|
|
6.使用过程中流动状态变化 |
|
|
|
Ö |
|
|
|
流 体 类 |
1.液体中含有气体 |
|
Ö |
|
Ö |
|
|
2.液体中含有固相 |
||||||
|
1) 浆液噪声 |
|
Ö |
|
|
|
|
|
2) 电极被污染 |
|
Ö |
Ö |
|
|
|
|
3) 导电沉积层或绝缘沉积层覆盖电极或衬里 |
Ö |
|
Ö |
|
|
|
|
4) 衬里被磨损或被沉积改变流通面积 |
|
|
|
Ö |
|
|
|
3.电导率不均匀或接近阈值 |
|
Ö |
Ö |
|
|
|
|
4.与液体接触件材料失配 |
Ö |
Ö |
|
|
|
|
|
5.流动噪声 |
|
Ö |
|
|
|
|
|
环 境 类 |
1.强磁场 |
|
Ö |
|
|
|
|
2.强电磁波 |
|
Ö |
|
|
|
|
|
3.管道杂散电流 |
|
Ö |
|
|
|
|
|
4.地电位变化 |
|
|
Ö |
Ö |
|
|
|
5.潮气浸入 |
Ö |
|
Ö |
Ö |
|
|
