开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

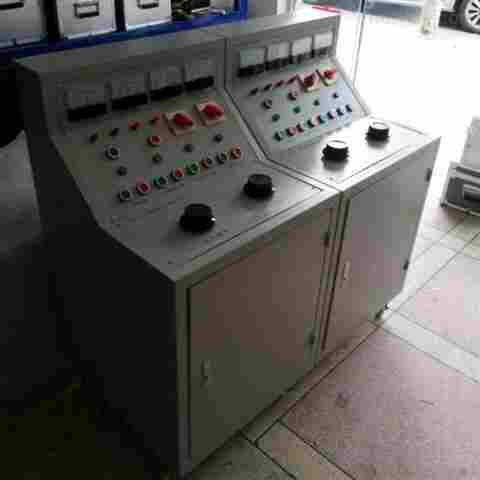

一、ZY2003通电试验车技术参数
输入电源：三相四线AC380V
输出电压及电流：
1、三相AC100V输出（固定值） 一组
2、三相AC 0 – 10A输出（10A，可调值〉 一组
3、交流电压输出
三相AC 0 – 400V，220V时，电流小于10A 一组
4、直流操作电压输出 DC 0 - 260V 一组
5、单相AC220V输出（插座） 二组
6、三相AC380V输出（固定值，接线柱） 一组
7、单相24V，36V，110V，220V直流固定输出 一组
9、外形尺寸：550*750*800mm
10、重量：55KG
二、ZY2003通电试验车 http://www.chem17.com/st406160/product_31665028.html面板示意图及线路原理图：
三、功能说明
1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。
总线好每次只能有一组电源输出工作。
2、技术参数中1、5 、 6项不受接触器控制，只要电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。
3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。（注意：不用时，请调到零位，水平位置，以免烧坏设备）
4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。
