真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空开关的真空度。
本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的仪器。
一、ZKD-2000开关真空度测试仪技术参数
1.真空度测量范围： 9.999×10-1～1×10-5
2.离子电流测量范围： 9.999×10-1～1×10-7
3.测 量 误 差： ＜5%
4.测 量 分 辨 率： 10-5pa
5.允许环境温度： -20℃～50℃
6.空 气 湿 度： ≤80%RH
7.电 源： AC，220V，50Hz±10%
8.外 型 尺 寸： 420×290×210（mm）
9.高 压 输 出： 脉冲≤30kV15kHz
⒑重 量： 8kg
二、ZKD-2000开关真空度测试仪 http://www.chem17.com/st406160/product_31676480.html使用方法
（1）本仪器分两种用途使用：
1、用于真空灭弧室生产线中灭弧室的质量控制，断路器生产厂家的灭弧室的入库检验。
2、用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用
于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定。
（2）连线：
使灭弧室触头至于分状态，将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空
注意：使用前仪器必须良好接地！
检查连线正确后便可开机。
将仪器的电源开启后，显示屏显示菜单如下图：
（3）管型选择：
测量时，首先选择管型，仪器内已存入多种管型，具体参数见附录表格。
1、管型选择操作方式：
按[选择键]，使[◢◢]指向选择测试管型，按[确认键]，用［＋键］或［－键］调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。
2、测量
按[选择键]使[◢◢]至测试真空管“Pa”，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。
3、打印：
若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出所有测量数据。
4、如果没有可代用的参数，则可按[选择键]使[◢◢]指向“A”，这样可直接给出电离电流，一般来说。电离电流（A）较真空度（Pa）小2个数量级。

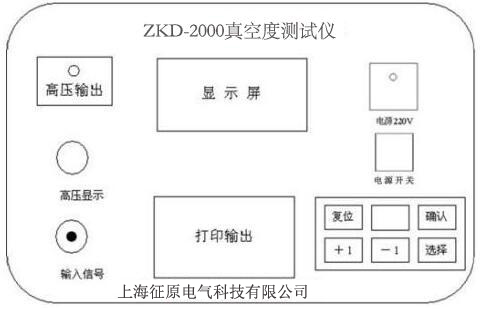

三、操作面板示意图
四、硬件构造
硬件大致分为四部分
1、CPU主控单元
该部分用于接收用户指令，控制显示器进行各种显示，产生高压单元所需的脉冲信号，及对磁控电流控制单元发出各种控制指令，负责整个测量过程的时序控制，该单元是整个系统的主体。
2、高压控制板
高压部分将控制部分送来的具有一定占空比的信号进行功率放大，驱动高压变压器，从而产生测量所需的高压。
3、按键与显示板
按键部分用于用户指令，操纵按键使仪器处于不同的工作状态。
显示部分用于显示系统的各种参数。
4、打印机
用于打印输出所测量的参数，打印结果如下所示：
TESTED BUIC-Ⅲ TESTED BYUC-Ⅲ
PRESSURE：3.260E-5Pa CURRENT：2.621E-6A
（真空度值） （漏电流值）
TUBE NO： （管编号） TUBE NO： （管编号）
TUBE TYPE：（管型） TUBE TYPE：（管型）
DATE： （日期） DATE： （日期）
TEST REPORT TEST REPORT
（检验记录） （检验记录）
