VT-VSPO-1-23N0-0-0-1放大器R901077297
VT-VSPD-1 | 数字式阀放大器
▶ 放大器板卡只有在断电后才能进行插拔。
▶ 切勿使用带自震荡二极管或 LED 指示灯的连接器来连接线圈。
▶ 仅在板卡处使用 Ri > 100 kΩ 的仪器进行测量。
▶ 务必使用带镀金触点的继电器切换控制值（低电压，低电流）。
▶ 始终屏蔽控制值线并单独引入它们；将屏蔽连接至板卡端上的端口 z10，使另一端保持开放（存在形成接地环路的风险）。
▶ 对于长度不过 50 m 的线圈导线，请使用 LiYCY 型号 1.5 mm2 的电线。过此长度时，请联系我们。
同时屏蔽线圈导线。
▶ 使用具有较高韧性的铜导线（小 2.5 mm2）以连接系统接地
系统接地是放大器板卡 EMC 防护的主要部分。它可用来排除通过数据和供电电线传输的干扰。然而，仅当系统接地本身不对控
制值板卡产生干扰时，才能实现此功能。
▶ 与天线，无线电和雷达系统的距离必须至少为 1 m。
▶ 切勿在电力电缆附近铺设线圈导线和信号线。
▶ 板卡上的滤波电容器的充电电源要求预熔型保险丝应具有慢速熔断特性。
▶ 注意： 如果使用差分输入，两个输入必须始终同时连接或断开。
阀放大器 VT-VSPD-1-2X
功能说明
阀放大器设置为采用欧洲格式 100 x 160 mm 的印刷电路板，
两侧安装。
放大器的核心元件是一个控制整个过程的微控制器。配置数据，
控制值和参数均存储在非易失性闪存中。
四个二进制编码数字输入用于调用内存（其中多可存储 16
组）中的参数组（控制值）。调用操作会以相关的斜坡时间激活
阀芯位置的控制值。
进一步控制输入具有以下功能：
"有效控制值"： 启用由当前调用（H active）寻址的参数组
"启用"： 输出激活（通过上升沿确认故障消息）

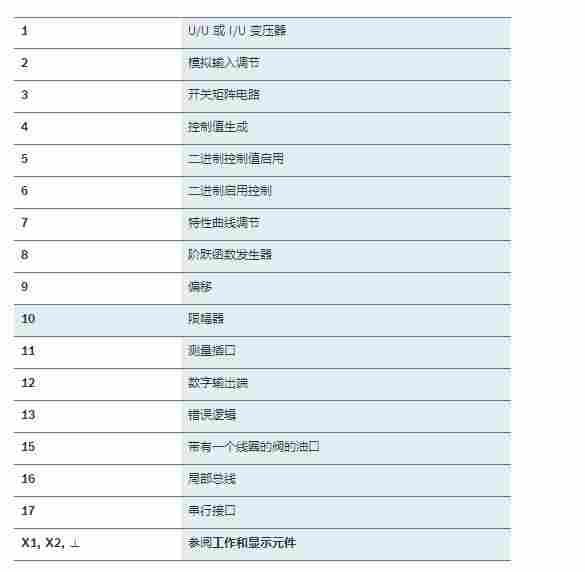

控制值可通过数字控制值启用 [5] 和/或通过模拟输入 [1] 预设。
模拟输入 AI4（b14/b16）将用于 ±10 V 的控制值预设，模拟输
入 AI6（b22/b24）用于从 4 至 20 mA 的任意控制值预设。
0 至 +10 V（12...20 mA）的控制值用于控制线圈 B。
0 至 –10 V（4...12 mA）的控制值用于控制线圈 A。
根据组调用使用正确符号将数字控制值加到模拟控制值上。
可在电平信号中通过软件改变控制值输入。
除内部斜坡生成选项外，您还可以使用 AI2（b6/b8）和 AI5
（b18/b20）模拟输入通过带有正确量和正确信号的外部信号
影响斜坡的"上升"和"下降"。
对于该阀门，如果选择遮盖控制阀芯，则软件将配置阶跃函数发
生器 [8]，以实现遮盖跃变。
启用和错误消息
控制是通过选通输入上的 H level 激活的。如果控制值启用未处
于活动状态，则将设置数字调用 0。
错误逻辑 [13] 识别 4 至 20 mA 之间的控制值输入的任意电缆中
断以及非活动状态的选通输入。如果出现错误，故障消息通过低
信号输出到（d22），并通过面板上的 "OK" LED（OK 熄灭）直
观显示。可对选通进行配置，以使不活动的选通输入不会被作为
错误显示。
参数设置和诊断
通过前端 D 型插口上的串行接口选择要控制的阀，并选择和配置
控制值输入，斜坡发生器，选通输入和控制值启用参数的设置。
通过局部总线，多可连接 32 个阀放大器。通过 BODAC，
为每个阀放大器分配一个总线地址。不需要重新连接串行接口电
缆。说明 30523-01-B 中的详细信息。
在带显示屏的型号中，可以直接在显示屏上进行配置，参数设置
和诊断，而无需 PC。
数字输出
DO 1 （d20） 线圈 A 处于活动状态
DO 2 （d26） 线圈 B 处于活动状态
DO 3 （z22） 可自由配置
DO 4 （z24） 可自由配置
DO 5 （z26） 可自由配置
DO 6 （z28） 可自由配置
DO 7 （f2） 未分配
显示元件和测量插口
控制值板卡的面板配备有用于两个模拟输出的测量插口：
测量插口 "X1"： 阀电流
测量插口 "X2"： 阀控制值（默认）
测量插口 "⊥"： 参考电位（对应于端口 z32）
LED 显示下列状态：
LED " "（绿色）： 活动
LED "OK"（绿色）： 确定准备就绪
LED "I1"…"I4"（黄色）： 二进制编码控制值启用
LED "I6"（黄色） 控制值有效
LED "I5，I7"（黄色） 未分配
显示功能：
显示，4 位 与位于上方的按键联用以进行配置，
参数设置和诊断
