分散硅液位变送器
一 、扩散硅液位计概述
扩散硅液位计（也称液位变送器）是对压力变送器技术的延伸和发展。根据不同比重的液体在不同高 度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。广 泛应用于电力、石油、化工、冶金、水利、自来水、食品等行业。 二、扩散硅液位计特点 安装简单、使用方便，互换能力强。 高品质传感器灵敏度高，响应速度快，测量准确度高。 具备本安防爆和隔离防爆能力，可应用于各种危险场所。 备有防阻塞型设计，可实现对糊状介质液位的测量。 等分刻度、LED、LCD三种指示表头，现场读十分方便。 4～20mA DC二线制信号传送，抗干扰能力强，传输距离远。 精细的零点、温漂、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。 压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。 使用被测介质广泛，可测油、水及与316不锈钢兼容的糊状物，具有一定的防腐能力。 三、扩散硅液位计工作原理 扩散硅液位计的基本工作原理就是静压液位测量。液体介质中，某一个深度产生的压力就是测量点以上的 介质自身的重量所产生的。它与介质的密度和当地的重力加速度成正比。通过公式P＝ρGH 反映了他们之间的比例关系。 P＝压力，ρ＝介质密度，G＝重力加速度，H＝测量点的深度。 液位必须通过知道密度和重力加速度这两个参数后，通过换算获得。这样的换算在工业领域中通常是通过 二次仪表或者PLC进行的。 五、扩散硅液位计物理性能 结构材料: 隔离膜片:316不锈钢波纹膜片 传感器外壳:1Gr18Ni9Ti不锈钢 电缆:直径8聚氯乙烯六芯空心电缆(防腐型为聚四氟乙烯电缆) 中继箱: 97×84×147环氧树脂喷涂 过程连接： 投入式: 直角支架孔距50×50mm，孔径直径5mm。 直杆式: 无螺纹或螺纹自选。 螺纹式: M27×2 ,M20×1.5或螺纹自选。 法兰式: DN25或用户自选。 在敞口的容器中测量静态液位时，把液位传感器直接投入到容器底部，在容器开口处用尼龙带或三脚可调 安装架等将电缆线（接线盒）固定即可。 在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向 的反面不同高度的管壁上打若干小孔，使液体流入管内。 另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。 八、扩散硅液位计产品选型 分散硅液位变送器

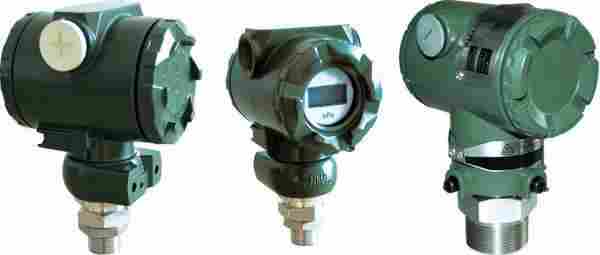

投入式、直杆式、法兰式、螺纹式结构设计
所以投入式液位计测量的物理量其实是压力，通过投入式液位计的单位MH2O就可以了解。而实际的
四、扩散硅液位计主要技术指标传感器类型 A扩散硅传感器 B陶瓷传感器 精 度 0.5%F.S 0.25%F.S 测量范围 0～1～100(m) 存贮温度 -40℃～80℃ 使用温度 -20℃～70℃ 温度影响 ＜0.02%/℃ ＜0.015%/℃ 湿 度 ≤95%RH 现场显示 0～等分刻度 31/2 LED 31/2 LCD 负载能力 ≤750Ω 导气电缆材料 ￠8聚四氟乙烯 ￠8聚氯乙烯 输 出 二线制4～20mA DC 适用介质 与316不锈钢兼容的液体及半糊状 零点温度系数 小于0.02%/℃ 满程温度系数 小于0.02%/℃
六、扩散硅液位计外形尺寸
七、扩散硅液位计安装使用：
名称 扩散硅液位变送器 选型举例 型号 SXT10- 三信仪表 SXT10- 测量范围 0-150000（可选） 单位mm 大：150000mm 5000 代号 变送类型 - - 模拟型 -S 智能型 代号 传感器类型 A A 扩散硅传感器 B 陶瓷传感器 代号 现场显示 1 1 无显示，输出4-20ma 2 0－100％等分刻度，输出4-20ma 3 3 1/2位LCD，输出4-20ma 4 3 1/2位LED，输出4-20ma 代号 精度 C B 0.25%F.S C 0.5%F.S 代号 测量探头形式 1 1 节流型 2 防阻塞型 代号 防爆方式 N N 普通不防爆 E 隔离防爆 代号 结构方式 1 0 无 1 投入式聚氯乙烯缆绳 2 直杆式304不锈钢 3 投入式四氟乙烯缆绳 代号 连接方式 1 1 螺纹式(规格) 2 法兰式(规格) 3 其他 选型举例说明：SXT10-5000-A1C1N11（M20*1.5），模拟型，扩散硅传感器，量程5米， 无现场显示，输出4-20ma,精度：0.5%F.S,节流型探头，普通不防爆， 投入式橡胶缆绳，连接方式：螺纹M20*1.5
