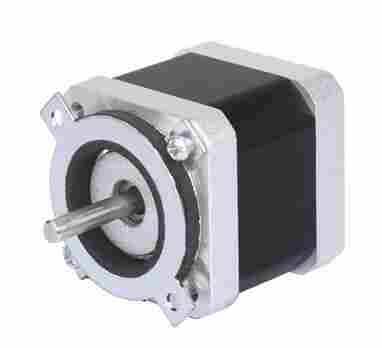

M5120-001BF

M5120-001BF产品说明

M5120-001BF来自厦门伊诗图电机有限公司 M5120-001BF大量提供
EASTOUR行星减速机，EASTOUR步进电机，台湾TROY泰映, CPG晟邦,韩国DKM, 台湾MCN明椿，台湾海鑫ASTK，台湾SUPER电机，北译PEEIMOGER电机，日本SMJ,山洋步进马达、多摩川步进马达。

四个绕组引出四相(相A1相A2相B1相B2)和两个公共线(接到电源的正极)。把绕组的某一相接到电源的地线。这样该绕组就会受到激励。我们采用四相八拍的控制方式，即1相与2相交替导通，这样可提高分辨率。每一步可转0.9°控制电机正转的励磁顺序如下表： 若要求电机反转，将励磁信号倒过来传送即可。

3.工作方式接口和频率发生器。 用单片机控制步进电动机，需要在输入输出接口上用3条I/0线对步进电动机进行控制，这时，单片机用I/O口的RA0、RAI、RA2控制步进电动机的三相 2、分类 感应子式电机以相数可分为：二相电机、三相电机、四相电机、五相电机等。以机座号（电机外径）可分为：42BYG(BYG为感应子式步进电机代号）、57BYG、86BYG、110BYG、（国际标准），而像70BYG、90BYG、130BYG等均为国内标准。 3、步进电机的静态指标术语 (1)相数：产生不同对极N、S磁场的激磁线圈对数。常用m表示。

VRSF-LE-5E-50-T1 VRSF-LE-5E-50-T2 VRSF-LE-5E-100-T1 VRSF-LE-5E-100-T2 VRSF-LE-5E-200-T1 VRSF-LE-5E-200-T2 VRSF-LE-5E-400-T1 VRSF-LE-5E-400-T2 VRSF-LE-5E-750-T1 VRSF-LE-5E-750-T2 VRSF-LE-5E-1000-T1 VRSF-LE-5E-1000-T2 VRSF-LE-5E-1500-T1 VRSF-LE-5E-1500-T2 VRSF-LE-5E-2000-T1 VRSF-LE-5E-2000-T2 VRSF-LE-5E-2500-T1 VRSF-LE-5E-2500-T2 VRSF-LE-5E-3000-T1 VRSF-LE-5E-3000-T2 VRSF-LE-5E-3500-T1 VRSF-LE-5E-3500-T2 VRSF-LE-5E-4000-T1 VRSF-LE-5E-4000-T2 VRSF-LE-5E-4500-T1 VRSF-LE-5E-4500-T2 VRSF-LE-5E-5000-T1 VRSF-LE-5E-5000-T2

1.步进电动机与单片机的接口。 单片机是性能的控制处理器，在控制步进电机工作时，接口部件必须要有下列功能。 ①电压隔离功能。 单片机工作在5V，而步进电机是工作在几十V，甚至更高。一旦步进电机的电压串到单片机中，就会损坏单片机；步进电机的信号会干扰单片机，也可能导致系统工作失误，因此接口器件必须有隔离功能。 ②信息传递功能。 接口部件应能够把单片机的控制信息传递给步进电机回路，产生工作所需的控制信息，对应于不同的工作方式，接口部件应能产生相应的工作控制波形。 ③产生所需的不同频率。 为了使步进电机以不同的速度工作，以适应不同的目的，接口部件应能产生不同的工作频率。
