概述

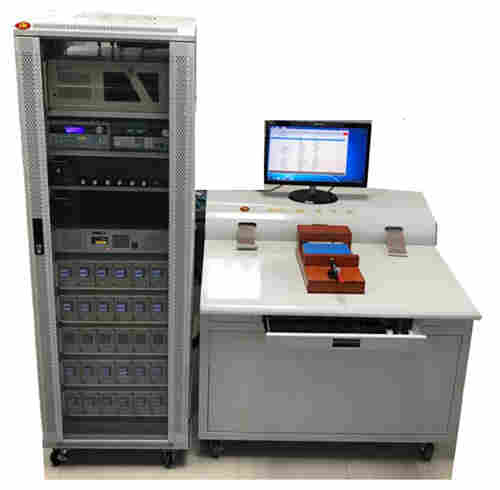

本平台设备用于新能源电动汽车电池管理系统BMS（以下简称BMS）的性能测试，根据QC/T897-2011《电动汽车用电池管理系统技术条件》及GB/T27930-2015《电动汽车非车载传到式充电电机与电池管理系统之间的通讯协议》为依据，以da程度模拟实车使用状况，通过控制各种信号传输，检验BMS性能的优劣。
二、规格参数
1、恒压源
①输出电压：0~150V ±0.5%FS
②输出电流：0~0.5A ±0.5%FS
2、模拟电池单元JH8012DB
①输出组数：12通道
②输出电压：0~5000mV ±0.1%
③输出电流：-3000mA~~+3000mA ±0.1%
3、BMS供电电源M8801
①输出电压：0~30V ±0.5%FS
②输出电流：0~3A ±0.5%FS
4、电流模拟单元M8801
①输出电压：0~30V ±0.5%FS
②输出电流：0~3A ±0.5%FS
5、温度/绝缘电阻模拟单元
①输入电压：AC220V±10V
②温度范围：-40℃---150℃
③绝缘电阻范围：5KΩ---10MΩ
6、方波信号发生器LW1641
①频率：0.1HZ~2MHZ
②电平：0~12VPP
7、测试方式：自动/手动测试 ：主板1块、从板1块
8、外形尺寸：WW600 *H1400 *D600mm
9、重量：约60kg
三、运行环境
※工作电压：220VAC；
※额定电流：＜10A；
※额定功率：＜2KVA；
※环境条件：①温度0℃~40℃；②湿度＜85%；③无振动；④无电磁场干扰
