ZY3690 阻波器·结合滤波器自动测试仪产品介绍
ZY3690 阻波器·结合滤波器自动测试仪是上海徐吉电气有限公司生产销售ZY3690 阻波器·结合滤波器自动测试仪，简单介绍 ZY3690 阻波器·结合滤波器自动测试仪采用矢量检测、对数压缩、数字直接合成（DDS）等国际技术，专为测量阻波器、结合滤波器的高频特性而设计的智能型、全数字化仪表，比传统的电桥法测量，具有快捷、准确、操作简便等特点。仪表交直流两用，内置可充电锂电池，可连续工作4小时，功耗3.5W。
ZY3690 阻波器·结合滤波器自动测试仪详细介绍
本目录是上海徐吉电气有限公司为您精心提供的：

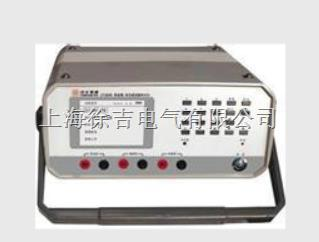

ZY3690 阻波器·结合滤波器自动测试仪
| 简述 | |
采用矢量检测、对数压缩、数字直接合成（DDS）等国际技术，专为测量阻波器、结合滤波器的高频特性而设计的智能型、全数字化仪表，比传统的电桥法测量，具有快捷、准确、操作简便等特点。仪表交直流两用，内置可充电锂电池，可连续工作4小时，功耗3.5W。 | |
| 主要特点 | |
| 全数字化，高清晰大屏液晶显示器（LCD），汉字图形显示，菜单式操作。 | |
| 数字直接合成器（DDS），可选择点频或扫频方式测量。 | |
| 测量阻波器的阻塞阻抗 (Z b )、阻塞电阻（R b ）、电抗分量（X b ）。 | |
| 测量结合滤波器线路侧或电缆侧的回波损耗（ A r1 、A r2 ）和工作衰减（A c1 、A c2 ）。 | |
| 测量简单方便，无需二次接线， 测量误差自动校正。 | |
| 内置可充电锂电池，并自动检测电池状态，一次充满电可连续工作 4小时。 | |
| 测试数据自动储存和查询，并通过 RS232C接口上传PC机，以标准文本和图形曲线打印输出。 | |
| 12～20米长测试线连接空中（满足500kV变），被测阻波器直接测试。 | |
| 主要技术特性 | |
| 信号源频率范围40 kHz～500 kHz，*小频率间隔（Δf）1kHz；可选择点频或扫频工作。频率误差±3×10－6±1 Hz以 100 kHz频率为基准，频响误差±0.35dB。谐波衰减不小于46dB。阻塞阻抗(Zb)测量范围：40Ω～4kΩ，误差±5%阻塞电阻（Rb）电抗分量（Xb）不大于10倍阻塞电阻（Rb）时，误差±5%。电抗分量（Xb）阻塞电阻（Rb）不大于10倍电抗分量（Xb）时，误差±5%。额定电感（LtN）测量范围：0.2mH～2mH， 误差±5%可显示阻波器主线圈的品质因素（Q）回波损耗（Ar）测量范围0dB～14dB，误差±0.5dB；>14dB～20dB，误差±1dB；>20dB～26dB，误差±2dB。工作衰减（Ac）测量范围：0～12dB，误差±0.25dB。测量模式与测量参数测量模式电路自动配置，测量参数自动接入，测量误差自动校正。耦合电容器（C'）可选择3.3nF、3.5nF、4.5nF、5.0nF、6.6nF、7.5nF、8.0nF、10nF、15nF或20nF。线路侧标称阻抗（Z1）可选择240Ω、300Ω、320Ω或400Ω。电缆侧标称阻抗（Z2）可选择75Ω、100Ω。计时功能可显示年、月、日、时、分，可对日期/时间进行设定或修改。历史数据可查询，并自动录入测试时的日期和时间。扫频测试结束发“嘟、嘟、嘟”提示音。RS232C串行口与PC机连接：9针RS232C串行插座；通信传输速率：9600 bit/s。电源交流220V（允许误差±10%），50Hz±5%，功耗小于4W；电池供电时，连续工作时间约4小时。电磁兼容性符合GB/T6833-1987规定。外形尺寸270mm（宽）×120mm（高）×265mm（深）质量约2.4kg（带电池）。 | |
