E6CP-AG5C旋转编码器，湖北开航生产制造旋转编码器，本公司为生产厂家，厂家制造，一手货源，无中间商赚差价，质量优越，价格低，欢迎广大用户来电购买！E6CP-AG5C旋转编码器
E6CP-AG5C旋转编码器的注意事项：
本产品不能以确保安全为目的，直接或间接用于人体检测。
本产品不能作为保护人体的检测装置使用。
E6CP-AG5C旋转编码器的使用注意事项：
请勿在过额定环境要求的情况下使用。
安装时：前面安装时，转矩请采用1.76N·m以下的。（有效螺纹部7mm以上）
接线时：接通电源时输出可能会产生误脉冲，因此后续的机型请在接通电源1秒钟后使用。
连接时：电源接通时、切断时，可能会产生误脉冲，后续机种需要在电源接通1秒后，切断1秒前使用。
另外，电源接通时，编码器电源接通后，再接通负载电源。
|
形式 |
E6CP-AG3C |
E6CP-AG5C |
E6CP-AG5C-C |
|
|
电源电压 |
DC5V-5%～12V+10%
纹波 (p-p) 5%以下
|
DC12V-10%～24V+15%
纹波 (p-p) 5%以下
|
||
|
消耗电流 *1 |
90mA以下 |
70mA以下 |
||
|
分辨率(脉冲) |
256 (8位) |
|||
|
输出代码 |
格雷二进制 |
|||
|
输出形式 |
集电极开路输出 |
|||
|
出力容量 |
施加电压：DC28V以下
负载电流：16mA以下
残留电压：0.4V以下(负载电流16mA时)
|
|||
|
高响应频率 *2 |
5kHz |
|||
|
逻辑 |
负逻辑(H＝ “0”、L＝ “1”) |
|||
|
精度 |
±1°以下 |
|||
|
旋转方向 |
CW (从轴侧看为向右转)时输出代码增加 |
|||
|
输出开始、结束时间 |
1μs以下(控制输出电压16V、负载电阻1kΩ、输出导线2m以下) |
|||
|
起动转矩 |
0.98mN·m以下 |
|||
|
惯性力矩 |
1× 10-6kg·m2以下 |
|||
|
大轴
负载
|
径向 |
29.4N |
||
|
|
轴向 |
19.6N |
||
|
允许高转速 |
1,000r/min |
|||
|
环境温度范围 |
工作时：-10～+55℃、保存时：-25～+85℃ (无结冰) |
|||
|
环境温度范围 |
工作时、保存时：各35～85%RH (无结露) |
|||
|
绝缘电阻 |
200MΩ以上(DC500V兆欧表)导线端整体与外壳间 |
|||
|
耐电压 |
AC500V 50/60Hz 1min 导线端整体与外壳间 |
|||
|
振动(耐久) |
10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h |
|||
|
冲击(耐久) |
1,000m/s2 X、Y、Z各方向 3次 |
|||
|
保护结构 *3 |
IEC标准 IP50 |
|||
|
连接方式 |
导线引出型(标准导线长2m) |
连接器连接型(标准导线长度2m) |
||
|
材质 |
外壳 |
ABS |
||
|
|
本体 |
聚苯硫醚 |
||
|
|
轴 |
SUS416 |
||
|
|
安装支架 |
铁 镀锌 |
||
|
质量(包装后) |
约200g |
|||
|
附件 |
耦合器(连接器连接型除外)、伺服安装支架、六角扳手（连接器连接型除外）、使用说明书 |
|||
编码器E6J-AG1C、E6J-AG1CA

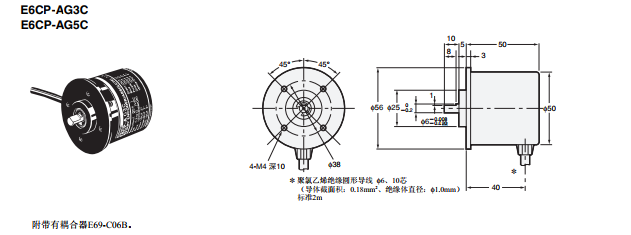

E6CP-AG3C E6CP-AG5C E6CP-AG5C-C
耦合器E69-C06B、E69-C68B、E69-C610B、E69-C06M
延长导线E69-DF5、E69-DF10、E69-DF20
伺服安装支架E69-2
编码器E6C3-AG5C-C、E6C3-AG5C、E6C3-AN5C、E6C3-AB5C、E6C3-AG5B、E6C3-AN5B E6C3-AB5B E6C3-AN1E E6C3-AN2E
E6F-AB3C-C、E6F-AB3C、E6F-AB5C-C、E6F-AB5C、E6F-AB5B、E6F-AG5C-C、E6F-AG5C、E6F-AG5B
耦合器 E69-C10B、E69-C610B、E69-C10M
E6G2-AG3E、E6G2-AB3E、E6G2-AG6C、E6G2-AB6C
