E6C3-AG5B旋转编码器，我们是的生产厂家，生产制造旋转编码器，厂家直销，库存充足，海量现货，批发价出售，价格实惠，欢迎来电购买！E6C3-AG5B旋转编码器
E6C3-AG5B旋转编码器的特点：
JUEDUI型
外径： φ50
分辨率（大） ： 1,024 （10位）
IP65 （采用密封轴承提高防油性）
与PLC、凸轮定位器组合， 可以实现佳的角度控制
E6C3-AG5B旋转编码器的额定值及性能：
|
项目 型号 |
E6C3-AG5C-C |
E6C3-AG5C |
E6C3-AN5C |
E6C3-AB5C |
E6C3-AG5B |
||
|
电源电压 |
DC12V-10%～24V+15% リップル(p-p)5%以下 |
||||||
|
消耗电流 *1 |
70mA以下 |
||||||
|
分辨率 *2 |
256、360、720 |
256、360 |
32、40 |
6、8、12 |
256、360 |
||
|
输出代码*5 |
格雷二进制 |
二进制 |
BCD |
二进制 |
|||
|
输出形式 |
NPN集电极开路输出 |
PNP集电极开路输出 |
|||||
|
输出容量 |
施加电压： DC30V以下 |
源电流： 35mA以下 |
|||||
|
|
|
|
|||||
|
输出开始、结束时间 |
1μs以下(导线长度： 2m、负载电流： 35mA时) |
||||||
|
高响应频率 *3 |
20kHz |
||||||
|
逻辑 |
负逻辑(H＝ “0”、L＝ “1”) |
正逻辑(H＝ “1”、L＝ “0”) |
|||||
|
旋转方向 *4 |
从轴方向看CW方向(从轴方向看右转) 的输出代码增加 |
||||||
|
选通信号 |
无 |
有 |
无 |
||||
|
定位信号 |
无 |
有 |
无 |
||||
|
奇偶信号 |
无 |
有(偶数) |
无 |
||||
|
起动转矩 |
10mN･m以下(常温)、30mN･m以下(低温) |
||||||
|
惯性力矩 |
2.3× 10-6kg·m2 |
||||||
|
大轴负载 |
径向 |
80N |
|||||
|
|
轴向 |
50N |
|||||
|
允许高转速 |
5,000r/min |
||||||
|
环境温度范围 |
工作时： -10～+70℃、保存时： -25～+85℃ (无结冰) |
||||||
|
环境湿度范围 |
工作时、保存时： 各35～85%RH (无结露)) |
||||||
|
绝缘电阻 |
20MΩ以上(DC500V兆欧表) 导线端整体与外壳间 |
||||||
|
耐电压 |
AC500V、 50/60Hz、 1min、 导线端整体与外壳间 |
||||||
|
振动(耐久) |
10～500Hz上下振幅2mm 150m/s2 X、 Y、 Z各方向3次 扫频时间 11min |
||||||
|
冲击(耐久) |
1,000m/s2 X、Y、Z 6方向3次 |
||||||
|
保护结构 |
IEC标准 IP65、公司内部标准 防油 |
||||||
|
连接方式 |
连接器连接 |
导线引出型(标准导线长1m) |
|||||
|
材质 |
外壳 |
铝 |
|||||
|
|
本体 |
铝 |
|||||
|
|
轴 |
SUS303 |
|||||
|
质量(包装后) |
约300g |
||||||
|
附件 |
使用说明书 注： 耦合器、支架、六角扳手另售 |
||||||
1. 接通电源时， 流过约6A的浪涌电流。 （时间： 约0.8ms）
2. 代码如下所示。
|
输出代码 |
分辨率 |
代码 |
|
二进制 |
32 |
1～32 |
|
40 |
1～40 |
|
|
256 |
0～255 |
|
|
BCD |
6 |
0～5 |
|
8 |
0～7 |
|
|
12 |
0～11 |
|
|
格雷二进制 |
256 |
0～255 |
|
360 |
76～435 |
|
|
720 |
152～871 |
|
|
1,024 |
0～1,023 |

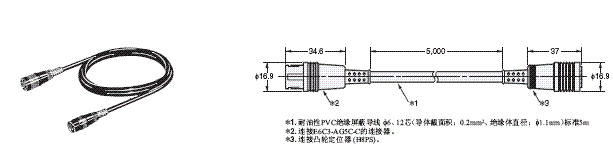

E6C3-AG5B旋转编码器的延长导线：
编码器E6J-AG1C、E6J-AG1CA
E6CP-AG3C E6CP-AG5C E6CP-AG5C-C
耦合器E69-C06B、E69-C68B、E69-C610B、E69-C06M
延长导线E69-DF5、E69-DF10、E69-DF20
伺服安装支架E69-2
编码器E6C3-AG5C-C、E6C3-AG5C、E6C3-AN5C、E6C3-AB5C、E6C3-AG5B、E6C3-AN5B E6C3-AB5B E6C3-AN1E E6C3-AN2E
E6F-AB3C-C、E6F-AB3C、E6F-AB5C-C、E6F-AB5C、E6F-AB5B、E6F-AG5C-C、E6F-AG5C、E6F-AG5B
耦合器 E69-C10B、E69-C610B、E69-C10M
E6G2-AG3E、E6G2-AB3E、E6G2-AG6C、E6G2-AB6C
