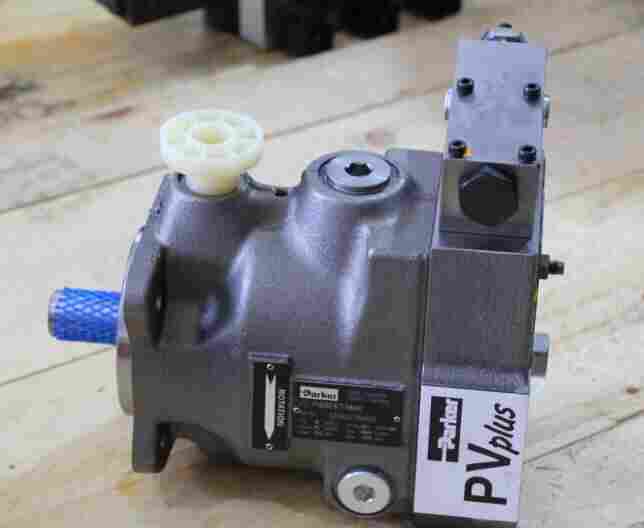

PV080R1K1T1N100
宁波思承流体技术有限公司销售部实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任
PV080R1K1T1N100
---带压力补偿变量控制器
PV016-360压力补偿变量控制器 选项代号MMC：
压力调节范围 15…350 bar
出厂设定压力 50 bar
压差设定范围 10…40 bar
出厂设定压差 15 bar
先导控制流量耗损 大8.0 l/min
流量控制的动态特性 MMC 标准型压力补偿(恒压)变量控制器的功能是：控制泵的排量，使之刚好符合系统需要的实际流量，并保持系统压力恒定。
该型控制器的控制阀芯的控制腔端引入有泵的出口压力(系统压
力)，并通过其中心的节流孔DP 引入到对面的弹簧腔端，弹簧腔
端内置连接有一可调的先导压力阀，见下列所示的控制原理图。
当泵的出口P 处的系统压力低于先导压力阀的设定压力时，先
导压力阀处于关闭状态，控制阀芯先导回路处于静止状态，两
端的压力相等，故控制阀芯在偏置弹簧的作用下始终处于偏置
位置。此时，工作油口A 通泄油口T，向壳体腔泄油，变量活
塞的无杆腔端处于卸荷状态，变量活塞在斜盘偏置弹簧和有杆
腔环形面积上系统压力的作用下，将斜盘推向大摆角位置，
液压泵保持全排量状态。
PV080R1K1T1N100
带先导电磁比例压力阀的遥控型压力补偿变量控制器选项代号MRK
代号为MRK 的带先导电磁比例压力阀的遥控型压力补偿变量
控制器实际为顶部安装有一个PVACRE…35 型先导电磁比例
压力阀 (见42 页) 的MR1 型控制器。
该型控制器可采用电信号，在20…350 bar 的范围内对泵的变
量补偿压力进行调节，同时可由外接先导压力阀调节补偿压力
的限定值。
带用于安装控制附件的遥控型压力补偿变量控制器选项代号MRZ
代号为MRZ的遥控型压力补偿变量控制器实际为带有遥控接口
的MMZ 型控制器，无内置先导压力阀，但顶部带有一个规格为
NG06 DIN 24340 的先导阀安装界面。
该型控制器用于安装各类先导控制附件。
---带负载传感变量控制器
选项代号MFC
MFC 型负载传感变量控制器的结构与功能与MMC 标准型压力
补偿变量控制器相仿，但其阀芯控制腔端的先导控制压力取自
液压系统的负载压力点，故能控制泵的输出流量符合系统的要
求的条件下保持系统压力随负载而变动，控制原理回路见下图。
由MMC 标准型压力补偿变量控制器的工作原理说明中可知，在
泵处于正常的变量工况下，控制阀芯两端存在一个由可由主阀
芯偏置弹簧调节的恒定压差Δpp，换言之，泵的出口压力应等于
主阀芯先导控制腔 (弹簧腔) 处的压力加上Δpp。对于负载传感
变量控制器，先导控制腔引入的是负载压力，故系统工作 (泵的
出口处) 压力始终比负载压力高Δpp。
对于负载传感变量控制器，该压差Δpp 出厂设定为10 bar。
如果负载压力过内置先导压力阀的设定值，该先导阀开启，
恒压变量功能生效，使系统压力保持在该先导阀设定的补偿压
力值上，不致升高。
PV092R1D1T1NKCZ
PV092R1D3T1N001
PV092R1D3T1NFFC
PV092R1D3T1NFR1
PV092R1D3T1NHLC
PV092R1D3T1NSLC
PV092R1E1T1NFFC
PV092R1E3T1NTLA
PV092R1K1A1NFRC
PV092R1K1B1NFDS
PV092R1K1B1NFHS
PV092R1K1B1NFWS
PV092R1K1H1NSLC
PV092R1K1H1NTLC
PV092R1K1J1NFR1
PV092R1K1K1NFPR
PV092R1K1T1N100
PV092R1K1T1NFPE
PV092R1K1T1NFPG
PV092R1K1T1NFPS
PV092R1K1T1NFR1
PV092R1K1T1NGLA
PV092R1K1T1NGLC
PV092R1K1T1NKCC
PV092R1K1T1NKLA
PV092R1K1T1NMCC
PV092R1K1T1NMLA
PV092R1K1T1NMLB
PV092R1K1T1NMLC
PV092R1K1T1NSLA
PV092R1K1T1NSLC
PV092R1K1T1NTLA
PV092R1K1T1NUCC
PV092R1K1T1NULA
PV092R1K1T1NULB
PV092R1K1T1NULC
PV080R1K1T1N100
PV080R1K1T1N100
