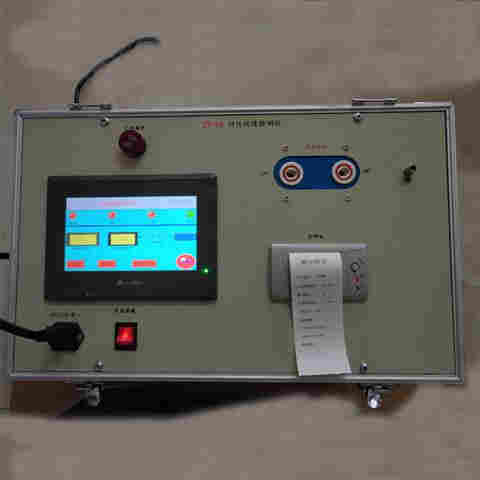

ZY-10绝缘耐压测试仪

我们的质量方针：以客户需求为宗旨，以科技创新为动力，以严格管理为保证，以国际水平为目标，为广大客户提供满意的产品和服务。

我们的价值观：团结和睦、志同道合、诚实守信、尊崇创新、严谨守纪、追求。

ZY-10绝缘耐压测试仪主要技术参数

1：电源输入 单相220V  50HZ

2：额定容量  1KVA 变压器

3：输出电压  AC:0-10KV、DC:0-10KV

4：泄漏电流 AC 0-30mA/DC 0-30mA

5：工作时间0-300s

6：控制方式  自动

ZY-10绝缘耐压测试仪 http://www.chem17.com/st406160/product_31939212.html控制要求

• 先设定好输出电压，泄漏电流，工作时间。按下“测试按钮”仪器将自动上升至电压设定值，时间开始计时至设定时间完成，主回路断开（特别提醒：试验到达时间后，蜂鸣器指示灯在工作中，请勿轻易关掉电源开关，等蜂鸣器指示灯停止工作，再关掉电源开关，否则会容易损坏仪器）。
• 在测试过程中，不管输出电压或输出电流过设定值，到达试验时间，主回路自动断开，并将电压、电流、时间，都保持在界面上
• 有时按下测试按钮，输出电压偏高或低，这时需要按“上升”“下降”微调按钮，每按一次，仪器数值只能微调一下，确保输出接近设定值



使用方法

1：连接好面板对应AC或者DC连接线，接通电源AC220V，打开电源开关。

2：点击触摸屏，进入设置界面，

3：参数设定一般只需设定，输出电压，泄漏电流，通电时间三个参数即可，其他不要改，设定好参数后，点击“返回”到主界面，再点击一下“测试”按钮，界面“工作”指示灯为红色并闪烁，升压指示灯亮，至额定电压，“升压”停止并开始计时-计时完成-降压-主回路断开。整个耐压过程将按要求自动完成。并记录所有参数，点击“试验报告打印”将打印测试结果。

4：测试过程中，如果输出电压相差太多，按下“升压、降压”按钮，微调输出电压；如果出现主回路电流过大或泄漏电流过大主回路将立即停车，或人为按下电源开关，急停复位，所有电路将自动复位。



界面说明

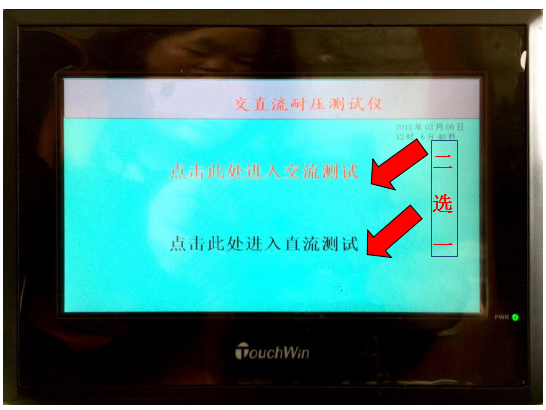

主界面

点击进入测试界面

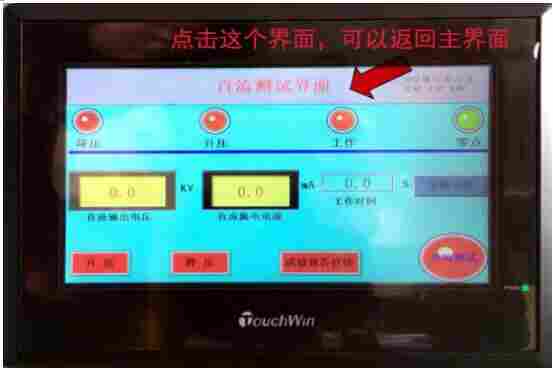

直流测试界面

交流测试界面



点击“开始”测试，将自动完成整个测试过程
