滑块R901382195上海采购
5-4WE 10 X84-5X/EG24K4QMAG24/CM
三位四通、二位四通或二位三通型号

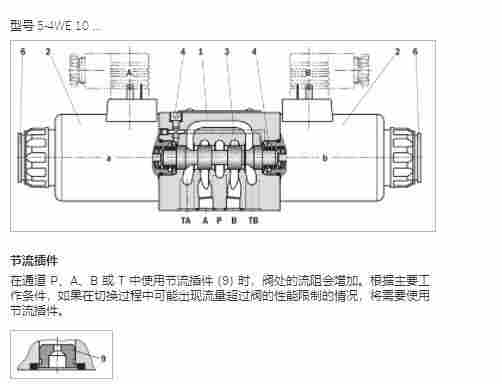

使用 5-.WE 型的 5 腔体方向阀，通过节流螺钉“C”(7) 或所选的“A0.”节流孔 (8)，可以将切换时间延迟到 100 ms 甚至更久。在此连接中，切换时间与压力、流量以及粘度相关，具体取决于安装情况。通过在两个弹簧腔之间的连接通道 (5) 内进行限制（节流或节流孔），切换时间将受到影响。在切换过程中，连接通道内的液体容积将由一个弹簧腔排放至另一个弹簧腔。
T 通道与弹簧腔分开以实现软切换。
注意！
仅当调节主轴 (10) 需要比螺母高出多 3 mm时将其旋出。
1) 无法将手动应急操作分配为安全功能。只能在油箱压力高达 50 bar 时使用手动应急操作设备。
2) 对于高于 50 bar 的油箱压力，无法保证阀保持在“N5”手动应急操作切换的位置。
3) 启动前必须移除保护帽。
4) 连接插头，单独订购，请参阅连接插头表格和样本 08006。
5) M12x1 连接部件请参阅样本 08010.
6) 当过允许的阀性能限制时，应计划安装节流插件（有关性能限制，请参阅 2 个阀芯位置）。
7) 不适用于低温型号“MT”。
8) 如果在通道 T 中使用节流插件，则工作口中的压力在连接至油箱腔体的情况下不得过 210 bar。
交流电源（允许电压公差 ± 10 %）
使用交流电压操作时，直流线圈的公称电压
通流横截面（阀芯位置 0）
约为公称剖面的 6 %
符号 W
约为公称剖面的 3 %
液压油
参阅表格
液压油温度范围
NBR 密封件
°C
-20 … +80
FKM 密封件
°C
-15 … +80
HFC 液压油
°C
-20 … +50
低温形式
°C
-40 … +50
粘度范围
mm?/s
2.8 … 500
液压油的大允许污染度 2)
等级 20/18/15 符合 ISO 4406 (c)
1)
使用符号 A 和 B，如果工作压力过允许的油箱压力，油口 T 必须用作泄油连接。
2)
在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障，同时还可延长组件的使用寿命。有关过滤器的选择信息，请参阅 www.boschrexroth.com/filter。
液压油
分类
合适的密封材料
标准
样本
矿物油
HL, HLP, HLPD, HVLP, HVLPD
NBR, FKM
DIN 51524
90220
生物降解
不溶于水
HETG
NBR, FKM
ISO 15380
90221
HEES
FKM
可溶于水
HEPG
FKM
ISO 15380
含水
不含水
HFDU, HFDR
FKM
ISO 12922
90222
含水
HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620 )
NBR
ISO 12922
90223
有关液压油的重要信息：
有关使用其他液压油的更多信息和数据，请参阅上述样本或与我们取得联系。
可能有阀门技术数据方面的相关限制（温度、压力范围、使用寿命、维护间隔时间等）。
使用的液压油的引燃温度必须比大线圈表面温度高出 40 K。
耐火 - 含水：
每个控制边的大压差 50 bar。
回油口处的压力预载为 > 压差的 20%，否则，气蚀增加。
与使用矿物油 HL、HLP 的操作相比，使用寿命为 50 至 100 %
生物降解与耐火： 在使用同时进行锌处理的液压油时，锌可以聚集在介质中（每电极管 700 mg 锌）。
电气
电压类型
直流电压
交流电压
直流电压
交流电压
公称电压符合 VDE 0580
V
12
24
26
48
96
110
125
180
205
220
100 1)
110 1)
200 1)
230 1)
12
24
26
48
96
110
125
180
205
220
100 1)
110 1)
200 1)
230 1)
电压公差（公称电压）
%
± 10
公称功率符合 VDE 0580 2)
W
40
占空比 3)
%
100
切换时间
开（压力变化 5 %） 4)
ms
60 … 104
开（压力变化 95 %） 4)
ms
90 … 165
关（压力变化 5 %） 5)
ms
12 … 50
230 … 330
12 … 50
230 … 330
关（压力变化 95 %） 5)
ms
48 … 104
250 … 360
48 … 104
250 … 360
符合 ISO 6403 的切换时间 6)
开
ms
?45 … ?60
关
ms
20 … 30
250 … 360
20 … 30
250 … 360
大切换频率
1/h
000
7200
线圈高表面温度 7)
°C
140
绝缘等级 VDE 0580
F
电气保险丝保护
必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。
保护性接地导线和屏蔽功能
请参阅插脚分配（符合 CE 的安装）
符合性
根据 DIN EN 60204-1 (VDE0113-1): 2010-05 和 DIN VDE 0580: 2000-07 测试，CE 符合低电压指令 2006/95/EC
1)
仅在使用整流器时可用。带整流器的连接插头（单独订购）。有关可用电压，请参阅订货代码。整流器必须符合相关标准及线圈性能数据！
2)
当使用带 VT-SSBA1-PWM-1X/V002/5 型号（单独订购，物料号 R901265633，请参阅样本 30362）连接器切换放大器的 24 V 线圈时，公称功率将减少约 40 %
3)
符合 VDE 0580 的工作模式
4)
使用流量进行测量，80 % 性能限制和水平安装位置。不使用符号 A 和 B。当使用带 VT-SSBA1-PWM-1X/V001/5 型号（单独订购，物料号 R901265633，请参阅样本 30362）连接器切换放大器的 12 V 线圈时，切换时间将减少约 50 %
5)
使用流量进行测量，80% 性能限制和水平安装位置。
6)
不使用流量进行测量
7)
表面温度 > 50 °C，提供接触防护。
注意！
不得为电磁线圈喷漆。
手动应急操作仅可在油箱压力高达约 50 bar 的情况下启动。请勿损坏用于手动应急操作的孔！（特殊的操作工具，需单独订购，物料号为 R900024943）。当手动应急操作受阻时，必须禁止启动反向线圈！
必须禁止同时启动一个阀的 2 个线圈。
使用经可用于 105 °C 以上工作温度的电缆。
当关闭电磁线圈时，将产生电压峰值，这可能会导致连接的控制电子元件出现故障或损坏。用户必须提供合适的电路来限制电压峰值。必须注意，在反并联形式中切换的二极管会延长关闭时间。
可以在双倍电压下操作单向连接和电源电压为 12 V 或 24 V 的阀，以减少切换时间。为此，必须通过脉宽调制在 100 毫秒后将电压减少到公称阀电压。允许的大切换频率为 5 1 /s。
如果无法提供符合 VDE 0580 的标准环境条件，则必须专门保护阀门！

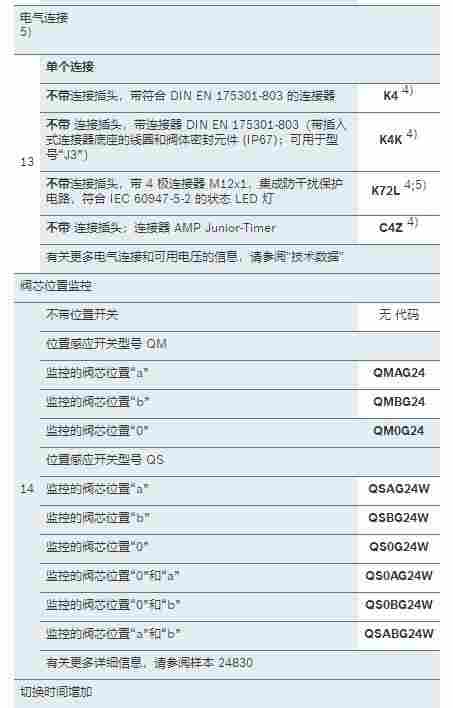

电气连接和线圈连接组合
订货代码 连接器
订货代码
直流电压
防护等级符合 DIN EN 60529
1)
防护等级符合 VDE 0580
G12
G24
G26
G48
G96
G110
G125
G180
G205
G220
单个连接
不带连接插头
连接器符合 DIN EN 175301-803
?
不带连接插头
带 4 极连接器 M12x1 符合 IEC 60947-5-2，集成防干扰保护电路和状态 LED 灯
1) 仅用于通过适合于防护等级的连接插头进行正确安装的阀。
2) 符合 UL 429 无“组件”的电磁线圈。
3) 适用于型号“J3”。
4) 对于防护等级 III，将提供具有绝缘变压器（PELV、SELV）的保护性低电压。
在电气连接中，必须按照规定连接保护性接地导线（PE，接地）。
注意：
连接器插脚分配，请参阅电气连接和样本 08006。
在具有负载的正常运行期间，所用的插头不用于插入或断开。
仅允许对适合的已锁定连接插头进行阀门操作。
位置感应开关型号 QM：电气连接
通过带连接螺纹 M12 x 1 的 4 极连接插头（单独订购）实现电气连接
注意：
与 ISO 4401 有些偏差，在此样本中，油口 T 称为 TA，油口 T1 称为 TB。
尺寸是受公差制约的公称尺寸。
底板 符合样本 45054（单独订购）
G 66/01 (G3/8)
G 67/01 (G1/2)
G 534/01 (G3/4)
G 66/12 (SAE-6; 9/16-18)1)
G 67/12 (SAE-8; 3/4-16)1)
G 534/12 (SAE-12; 1-1/16-12)1)
1) 可应要求提供
阀安装螺钉 （单独订购）
4 颗内六角螺钉，公制
ISO 4762 - M6 x 40 - 10.9-flZn-240h-L
(friction coefficient μtotal = 0.09 to 0.14);
紧固扭矩 MA = 12.5 Nm ± 10 %，
物料号 R913000058
或
4 颗内六角螺钉
ISO 4762 - M6 x 40 - 10.9 （自行采购）
（摩擦系数 μ计 = 0.12 至 0.17）；
紧固扭矩 MA = 15.5 Nm ± 10 %
4 颗内六角螺钉 UNC
1/4-20 UNC x 1-1/2″ ASTM-A574
（摩擦系数 μ计 = 0.19 至 0.24）；
紧固扭矩 MA = 25 Nm ± 15 %，
（摩擦系数 μ计 = 0.12 至 0.17）；
紧固扭矩 MA = 19 Nm ± 10 %，
物料号 R978800710
对于不同的摩擦系数，需要相应调整紧固扭矩！
注意：
尺寸是受公差制约的公称尺寸。
底板 符合样本 45054（单独订购）
G 66/01 (G3/8)
G 67/01 (G1/2)
G 534/01 (G3/4)
G 66/12 (SAE-6; 9/16-18)1)
G 67/12 (SAE-8; 3/4-16)1)
G 534/12 (SAE-12; 1-1/16-12)1)
1) 可应要求提供
阀安装螺钉 （单独订购）
4 颗内六角螺钉，公制
ISO 4762 - M6 x 40 - 10.9-flZn-240h-L
(friction coefficient μtotal = 0.09 to 0.14);
紧固扭矩 MA = 12.5 Nm ± 10 %，
物料号 R913000058
或
4 颗内六角螺钉
ISO 4762 - M6 x 40 - 10.9 （自行采购）
（摩擦系数 μ计 = 0.12 至 0.17）；
紧固扭矩 MA = 15.5 Nm ± 10 %
4 颗内六角螺钉 UNC
1/4-20 UNC x 1-1/2″ ASTM-A574
（摩擦系数 μ计 = 0.19 至 0.24）；
紧固扭矩 MA = 25 Nm ± 15 %，
（摩擦系数 μ计 = 0.12 至 0.17）；
紧固扭矩 MA = 19 Nm ± 10 %，
物料号 R978800710
对于不同的摩擦系数，需要相应调整紧固扭矩！
阀芯位置监控
