结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。

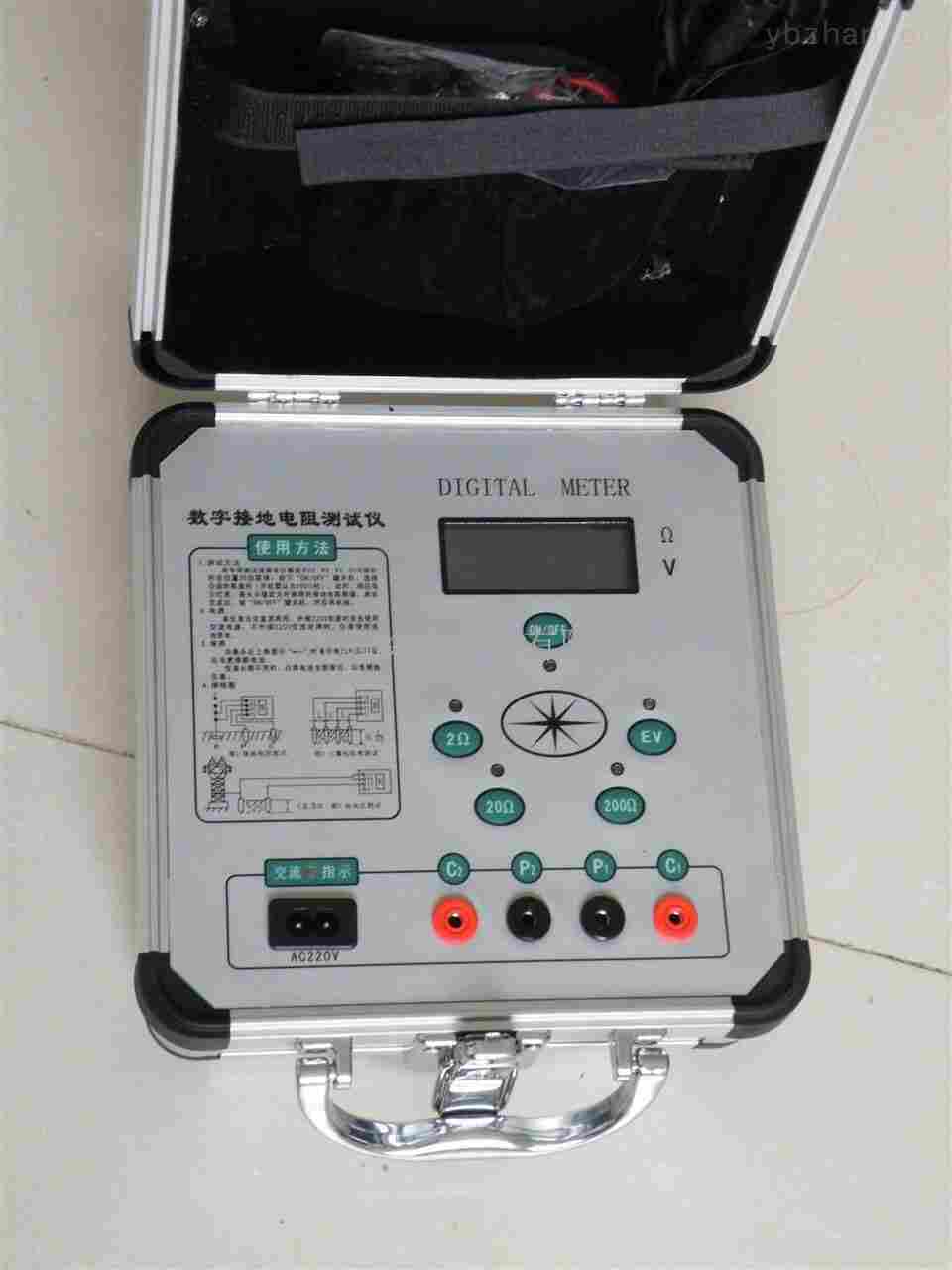

JK-09智能接地电阻测试仪接地电阻测量仪器数字电阻测试仪详细介绍

JK-09智能接地电阻测试仪接地电阻测量仪器数字电阻测试仪本目录是上海徐吉电气有限公司为您精心提供：

1、使用条件

环境温度：0℃～+45℃ 相对湿度：≤85%RH

2、测量范围及恒流值（有效值）

电阻：0～20Ω（10mA）20～200Ω(1mA)200～2000Ω(1mA)

电压：AC 0～20V

3、测量精度及分辨率

精度：0～0.2Ω≤±3%±1d

0.2Ω～2000Ω≤±1.5%±1d

1～20V≤±3%±1d分辨率：0.01Ω、0.1Ω、1Ω、0.01V

4、辅助接地电阻及地电压引起的测量误差

·允许辅助接地电阻RC（C1与C2之间）

0～20Ω ≤1KΩ 20～2000Ω ≤2KΩ

RP（P1与P2之间）<40KΩ 误差≤±5%

·允许地电压（工频有效值）≤5V 误差≤±5%

5、电源及功耗

功率损耗≤2W 直流：8×1.5V(AA，R6)电池

交流：220V/50Hz

注意事项

1、存放保管本表时，应注意环境温度湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体。

2、测量保护接地电阻时，一定要断开电气设备与电源连接点。在测量小于1Ω的接地电阻时，应分别用导线连在接地体上，C2在外侧P2在内侧如图四所示：
