【COUNTISE33X】南京斯沃注重细节，打造精品！

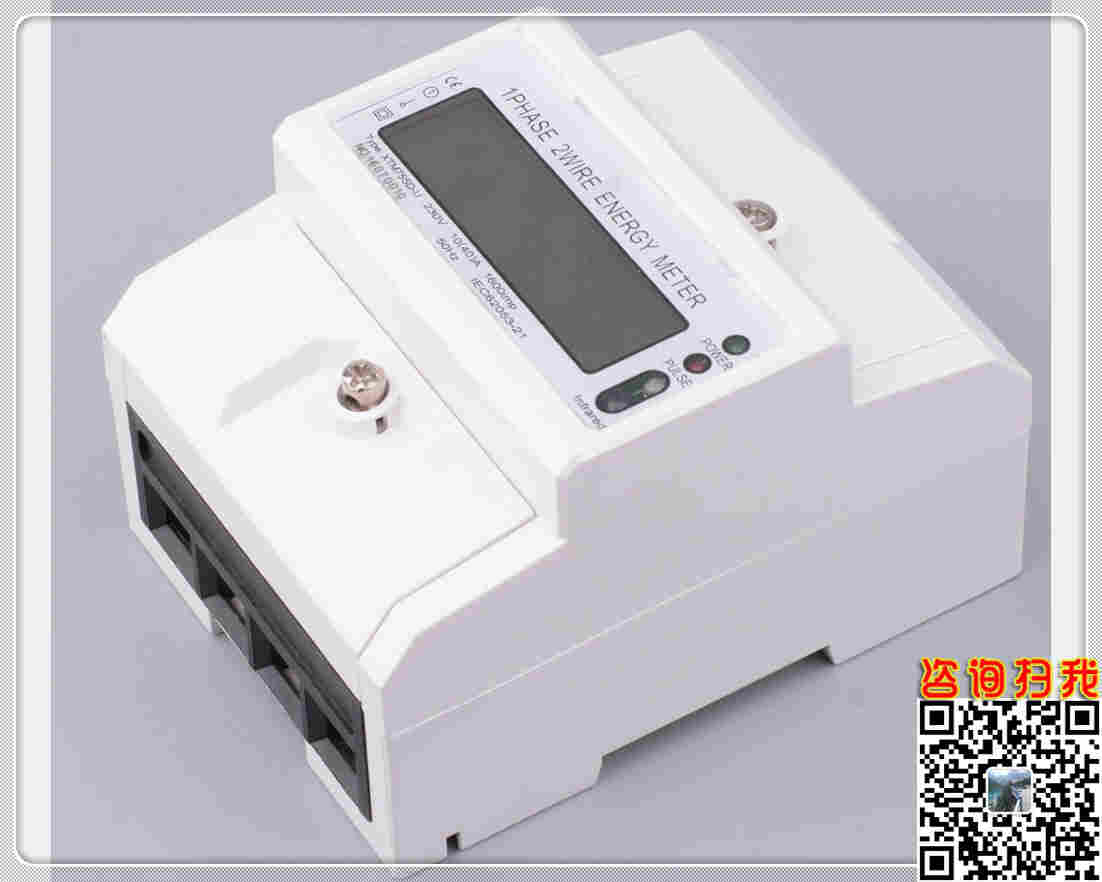

单相导轨式电能表采用微电子技术与进口大规模集成电路，应用数字采样处理技术及S-MT工艺等技术研制开发的单相全电子式电能表。随着经济科技的不断发展，越来越多的企业开始注重电能表，而且对电能表的使用量也在不断地增加，三相电能表校验仪厂家河南赛达电气小编就是想说的根据网上结的和自己多年的经验，对单项导轨式电能表的使用和发展的概述。

产品系列:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />	型号	精度等级	额定电压	电流规格	脉冲常数
三相导轨式电能表	经济型	1.0	3×220/380V	3×1.5(6)A	6400imp/kWh
				3×5(20)A	1600imp/kWh
	标配型			3×10(40)A	800imp/kWh
	配型			3×20(80)A	400imp/kWh

支持Modbus-RTU通讯协议，可接入省、地区、县市及用户的电力监控和能耗监测系统。三相导轨型电能表依据新的电能表和安装式数字显示电测量仪表标准开发，可实时监测电压、电流、功率、功率因数、有功电能、无功电能等电量参数。系列采用功能单元模块化设计，各单元间相对独立，可靠性，扩展灵活，可自由组合为1-18路三相电能测量装置。


》》》》》【COUNTISE33X】产品特性》》》》》
计量：
三相导轨表可进行正、反向有功电能，输入、输出无功电能的计量，同时可测量A、B、C三 相电压，三相电流，各相和有功功率、无功功率、功率因素及电网频率，并具有大需量记录功能；电能按有、无功及正、反向、尖、峰、平、谷分别累计、存 储（配型才具有复费率功能）。
注：配型电能表具有电能数据冻结功能（默认冻结时间为每月末24时），表内可存12个月的冻结数据；所有存储数据断电后不丢失，并能保持10年以上。
时钟及时段费率：
时钟误差在0.5s/天以内，具有日历、计时和闰年自动切换功能。
可编程设置年两个时区，两个时段表，8个日时段数及尖、峰、平、谷 4种费率，时段小间隔为15分钟。
显示：
经济型只有显示有功电能。
标准型具有数据轮显和数据键显功能，可通过面板上的按键查询电压、电流、功率因数、频率、有功功率、无功功率、正反向有功电能、正反向无功电能，若8秒内无按键按下，自动切换轮显状态，轮显时间为4s。
配型除具备标准型所有功能外还可显示U、I、P、Q的大需量，及有无功电能正反向的的尖、峰、平、谷电量。
有、无功电能脉冲输出，用于校表、远程电能采集。 无源光电隔离型输出端口，脉冲宽度：80ms±20ms。
通信接口：RS485
通信协议：MODBUS-RTU（其他可定制）
通信速率：9600bps（默认）、19200bps、4800bps、2400bps、1200bps可选
编程功能：
电表地址设置（标准型、配型）
时间日期设置（配型）
费率时段设置（配型）
电量底数清零设置
抄表和电能管理功能：
通过RS485组成远程自动抄表，实现电能的智能化管理。



》》》》》【COUNTISE33X】工作原理》》》》》
导轨式单相复费率电能表采用ADI公司新技术ADE7169F16片上系统的单芯片设计完成。ADE7169集成了精度计量单元模块和8052的MCU及其外围模块，计量模块计量精度、能测量各相电流、电压有效值、各相及的有功功率、无功功率、电网频率等运行参数，过载倍数大。片上8052的MCU带有16K FLASH和512B RAM和多种外设模块，支持低功耗温度补偿的片上RTC模块、LCD驱动模块、电源管理模块、SPI/I2C接口模块和UART通讯模块等，用片ADE7169就能实现单相复费率多功能电能表设计。导轨式三相电子复费率电能表采用计量芯片ATT7030A和飞思卡尔公司的8位单片机M68HC908LJ12实现。其原理为：线路上实时电压、电流经精度互感器耦合，采样电路分别采样后，送到电量计量芯片ATT7030A（A/D转换器转化成数字信号，通过片内DSP运算后输出电能脉冲）。通过脉冲送到MCU中，并根据预先设定的时段完成分时有功、无功电量计量和大需量计算，分别作出相应处理，并存贮到EEPROM中；同时实现显示和输出、RS485串行数据传输。1.电流表内部线圈处在均匀幅向分布磁场中，它同时受到安培力力矩和螺旋弹簧的弹力力矩.当这两种力矩相平衡时，线圈停止转动.
设线圈所在处磁场磁感应强度为B，线圈长为L1，线圈宽为L2，线圈匝数为N，则线圈所受的安培力力矩为：
MF＝2N·BL1I·L2＝NBIL1L2.
由此可知，线圈中的通电电流强度越大，安培力力矩越大，线圈偏转角度越大，与线圈相固连在起的指针偏转角度也越大.
2.若线圈处在匀强磁场中，且其转轴垂直于磁场方向，设磁场(B)方向与线圈平面间夹角为θ，线圈面积为S，则磁力矩为：M＝BIScosθ.
当线圈平面与磁场平行时：θ＝0，M＝BIS；
当线圈平面与磁场垂直时：θ＝90°，M＝0. 脱扣器
　　剩余电流保护装置的脱扣器是个判别元件，用它来判别剩余电流是否达到预定值，从而确定剩余电流保护装置是否应该动作。动作功能与电源电压无关的剩余电流保护装置，采用灵敏度较的释放式脱扣器，动作功能与电源电压有关的剩余电流保护装置采用拍合式脱扣器或螺管电磁铁。


》》》》》同行产品对比》》》》》

全面PK	斯沃电气	其他
主芯片方案	进口MCU+计量芯片	廉价单片机
电源方案	宽范围，交直流通用	交流线性电源
滤波电路	具备	无
浪涌保护	具备	无
电磁兼容性能	IV级	II级
外壳防护等级	IP52	IP20
外壳阻燃	是	否
防静电按键	是	否
接线端子耐压	2000V	400V
通讯	光耦隔离	无隔离

》》》》》【COUNTISE33X】售后服务》》》》》
对本公司生产的全线系列产品，提供以下质量保证和售后服务：  1、本公司保证提供的产品符合客户所订合同的质量、规格和性能要求，并提供有关技术指导和服务。 2、我公司产品在正确安装使用下，自设备安装调试合格后12个月内，如产品出现质量问题，我公司负责包修、包退、包换。  3、产品使用中出现的问题保证12小时内给予明确答复或解决方案，质保期内需要现场处理，保证48小时到达现场。  4、使用本公司产品的用户已存入客户备忘录并定期回访。切为用户着想，终身为用户服务。 5、产品在发货前，我公司将通知客户准备接货，并向客户提供产品质量证明单及货物发运单。 6、产品出厂前，我公司将对产品进行各项指标的严格检验，确保产品合格率达到。

---------------------------------------------------------------------------
》》》》》【COUNTISE33X】项目业绩》》》》》
海洋局模范计量实行室，新保利大厦，云南民族大学新校区，江苏姑苏苏盛热电，新疆塔城电厂，广西柳州钢铁，温特莱两头，兖矿国泰化工股份无量公司，雄楚盘龙银海天下商贸城，宁波北轮电厂，越南大青电厂下流，哈尔滨轻轨1号线项目，品名金太阳电脑城，天津市百姓医院，甘肃酒钢电厂，甘肃靖远电厂，铝业大厦，联通大厦压配电零星切换工程，太原热电厂，北京华城大厦车库，波音公司，上海市宝山区当局大楼，山东魏桥邹平二热，云南内江汉安寰宇项目，北航科技楼，山东济钢，北京西山美庐别墅，五棵松体育文明两头，大庆石化热电厂，越南大青电站下流，
