上海赞国自动化科技有限公司本着“以人为本、科技先导、顾客满意、改进”的工作方针，致力于工业自动化控制领域的产品、工程配套和集成，拥有丰富的自动化产品的应用和实践以及雄厚的技术力量，尤其以 PLC复杂控制、传动技术应用、伺服控制、数控备品备件、人机界面及网络/应用为公司的技术特长，而且与西门子建立了良好的相互协作关系，在可编程控制器、交直流传动装置方面的业务逐年成倍增长，为广大用户提供了SIEMENS的技术及自动控制的决方案， 上海赞国自动化科技有限公司在经营活动中精益求精，我们有有时的产品如下：
SIEMENS 可编程控制器
1、 SIMATIC S7 系列PLC、S7200CN、S71200、S7300、S7400、ET200、S7-200ART、S71500、
2、 逻辑控制模块 LOGO！230RC等
3、 SITOP 电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A等
4、HMI 屏TD200 TD400C TP177,MP277、MP377、KTP、TP、KP等
SIEMENS 交、直流传动装置
1、 交流变频器 MICROMASTER系列：MM、MM420、MM430、MM440、G120、 6SE70系列
2、全数字直流调速装置系列：6RA28、6RA70 、6RA80系列
SIEMENS 数控 伺服
1、数控：840DSL、802S/C、802DSL、828D、808D、801D系列
2、伺服驱动 ：V20、V60、V80、V90、S110、S120系列
高的通讯能力和强大的集成接口使SIMATIC S7-400成为极适合诸如对整个进行协调的较大任务控制器的选择。CPU的分级使得性能的可扩展成为可能。
同时，对外设I/ O能力的扩展几乎是无限的。而且，程序控制器模块可以在运行中（热插拔）进行和操作，很容易进行扩展或模块更换.
高可用性：为工厂保驾护航
为了应对不断增长的成本压力，不管是哪个行业，生产企业都必须尽可能地工厂出现故障或意外停机的可能性。即，必须大化生产
率。一个工厂的经济效益直接取决于其可用性如何，也进而取决于工厂所用自动化组件的可用性。
SIMATIC S7-400PN-H 可根据具体应用需求
量身定制：性能可扩展，的冗余度可灵活组态，功能易于集成。集成 PROFINET 接口，可冗余连接 I/O 设备，或通过 PROFIBUS 连接 I/O 设备，实现工厂通信。无论何种应用，使用 SIMATIC S7-400PN-H，均可在熟悉的 STEP7 工程中，进行便捷而的编程和组态。
量身定制的冗余
■ 冗余控制器，可实现连续运行
■ 冗余 I/O，可实现从现场设备到控制的无损传输
■ 高可用性的现场总线，可通过分布式 I/O，实现从现场设
备到控制器的可靠通信
运行优势：
■ 可在运行期间，无故障更换所有组件
■ 可在运行期间，更改组态
■ 可及早检测故障，具有集成诊断选件
■ 故障时无数据丢失
S7-400PN-H 的存储器和性能创新
定制配置和安装

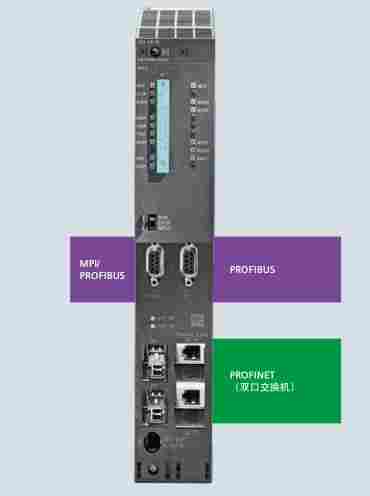

CPU
所有 CPU 都有 5 个接口
■ 1 个 PROFIBUS DP 接口
■ 1 个 MPI-/PROFIBUS DP 接口
■ 2 个用于安装同步模块的接口
■ 1 个 PROFINE 接口，带双端换机
单元
配置选项（图 1）
■ 带分段机架的配置
■ 带两个机架的配置。用于因可用性原因必须将完
全分离的情况。在这种情况下，之间的远距离可以
达到 10 km
■ 如果需要特别高的可用性，可采用两个冗余电源

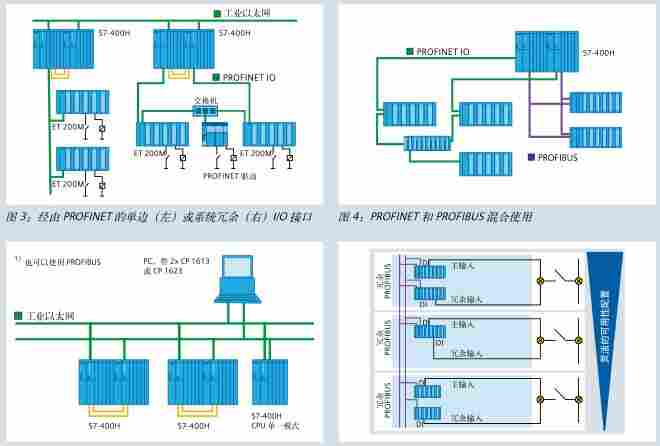

I/O 连接
灵活的连接：通过 PROFIBUS 和 PROFINET
■ 通过 PROFIBUS，可以使用单边接口（正常可用性）或交
换式接口（增强的可用性）（图 2）
■ 通过 PROFINET，可以通过开环进行单边接口（正常可用
性）或冗余连接。如果设备连接支持 PROFINET
冗余（例如 SIMATIC ET200M 分布式 I/O)，将增环中
的可用性（图 3）
■ PROFIBUS 和 PROFINET 配置可以结合使用（图 4）
通信
SIMATIC S7-400PN-H 中集成了用于冗余连接的高可用性通信
功能（图 5）。在出现故障时，高可用性的通信回路可自动
接管通信任务，直到用户关注到故障。
简单、的工程组态
与在中一样，SIMATIC S7-400PN-H 可以使用所有 STEP 7 编程语言进行编程。可以很容易的把程序从迁移到冗余中，反之亦然。当加载程序时，它会自动传送到两个冗余 CPU 中。使用 STEP 7，可以对特定冗余功能和配置进行参数设置。
的诊断和模块更换优势
■ 利用集成的自我诊断功能，可以提前检测故障和发送，避免故障对生产产生影响。这样可以有针对性地替换故障组件，加快
■ 可以在运行中对所有组件进行热插拔。更换一个 CPU 后，当前的所有程序和数据可以自动重新装载
■ 即使在运行中，也可以修改程序（例如，程序块的修改和重新装载），更改配置（例如，或删减 DP从站或模块）以及改变 CPU 的内存分配
CPU CPU 412-5H CPU 414-5H CPU 416-5H CPU 417-5H
尺寸（mm） 50 x 290 x 219
槽号 2
固件版本 V6.0
订货号 6ES7 412-5HK06-0AB0 6ES7 414-5HM06-0AB0 6ES7 416-5HS06-0AB0 6ES7 417-5HT06-0AB0
工作存储区
集成 1 MB 4 MB 16 MB 32 MB
用于程序 0.5 MB 2 MB 6 MB 16 MB
用于数据 0.5 MB 2 MB 10 MB 16 MB
处理时间
位指令 31.25 ns 18.75 ns 12.5 ns 7.5 ns
字指令 31.25 ns 18.75 ns 12.5 ns 7.5 ns
定点数运算 31.25 ns 18.75 ns 12.5 ns 7.5 ns
浮点数运算 62.5 ns 37.5 ns 25 ns 15 ns
位存储区、定时器、计数器
位存储区 8192
S7 定时器/计数器 2048/2048
IEC 定时器/计数器 无（只受限于工作存储区）
地址范围
I/O 8192 bytes
I/O 映像区 256 bytes
1024 bytes
为了便于订货，同期推出几款针对集成 PROFINET 接口的 S7-400H CPU 的打包订货号：
CPU412-5H 包 订货号
6ES7 400-0HR01-4AB0 6ES7 400-0HR51-4AB0
组件 1 x UR2-H，2x PS407 AC120/230V 10A，2 xCPU 412-5H，4 x 同步模块 10 m，2x 同步光纤 1 m，4 x 备份电池
1 x UR2-H，2x PS405 DC 24/48/60V 10A，2 xCPU 412-5H，4 x 同步模块 10 m，2x 同步光纤 1 m，4 x 备份电池
CPU414-5H 包 订货号6ES7 400-0HR02-4AB0 6ES7 400-0HR52-4AB0
组件 1 x UR2-H，2x PS407 AC120/230V 10A，2 x
CPU 414-5H，4 x 同步模块 10 m，2x 同步光纤 1 m，4 x 备份电池
1 x UR2-H，2x PS405 DC 24/48/60V 10A，2 x
CPU 414-5H，4 x 同步模块 10 m，2x 同步光纤 1 m，4 x 备份电池
CPU416-5H 包 订货号
6ES7 400-0HR03-4AB0 6ES7 400-0HR53-4AB0组件 1 x UR2-H，2x PS407 AC120/230V 10A，2 x
CPU 416-5H，4 x 同步模块 10 m，2x 同步光纤 1 m，4 x 备份电池
1 x UR2-H，2x PS405 DC 24/48/60V 10A，2 xCPU 416-5H，4 x 同步模块 10 m，2x 同步光纤 1 m，4 x 备份电池
CPU417-5H 包 订货号
6ES7 400-0HR04-4AB0 6ES7 400-0HR54-4AB0组件 1 x UR2-H，2x PS407 AC120/230V 10A，2 xCPU 417-5H，4 x 同步模块 10 m，2x 同步光
纤 1 m，4 x 备份电池
1 x UR2-H，2x PS405 DC 24/48/60V 10A，2 x
CPU 417-5H，4 x 同步模块 10 m，2x 同步光纤 1 m，4 x 备份电池
SIMATIC S7-400H：
凭借高可用性，生产率
根据统计数字表明，所有自动化组件（无论是机械式、机电式，还是电子式）都会出现故障。因此，工厂和工厂改造也就必不可少。在实际应用中，期待的可用性是不现实的。
但，通过西门子 SIMATIC® S7-400H，能够大限度地生产故障机率，大化生产率。
SIMATIC S7-400H 具有以下功能：
■ 出现故障时，能够无扰切换
■ 集成故障检测功能；提前检测故障，避免影响生产
■ 在线，即可在工厂运行期间，更换故障组件
■ 组态更改，即可在工厂运行期间，进行工厂扩容
■ 自动事件同步
■ 高可用性通信
■ 冗余连接 I/O 设备
优点及主要应用一览
■ 避免控制器故障引起的停机。主要用于生产、能源、供水、助航照明、编组站等领域
■ 避免因工厂故障造成数据丢失而的高昂重启成本。主要用于行李处理、高架仓库、跟踪和追溯等领域
■ 在工厂或机器停机时保护工厂、工件和材料。主要用于工业炉、半导体、船舶等领域
■ 无和人员亦能保障正常运行。主要用于污水处理厂、、船闸、楼宇等领域
S7-400H
具有冗余设计的高可用性自动化。
用于具有很高故障要求的应用：
重新启动成本很高、停产代价高昂、几乎不需要且选项较少的。
冗余设计的集能
I/O 的可用性：切换式 I/O 配置
也可使用具有可用性的 I/O：单侧配置
热后备：发生故障时，自动切换到备用设备。
包含 2 个单独机架或一个分隔式机架的配置
通过冗余 PROFIBUS DP 或冗余 PROFINET I/O 来连接切换式 I/O。
S7-400F/FH
故障型自动化，适用于具有很高要求的工厂
符合相关的要求（IEC 61508 的 SIL 3、DIN V 19250 的 AK6 以及EN 954-1 的 Cat.4）
如果需要，也可通过冗余设计来实现容错
不对相关 I/O 进行额外接线
通过采用 PROFIsafe 行规的 PROFIBUS DP 实现通信
基于带有故障模块的 S7-400H 和分布式 ET 200 I/O
适用于非相关应用的模块也可以在自动化中使用
隔离模块用于在一个 ET 200M 的下组合使用故障模块和模块。
