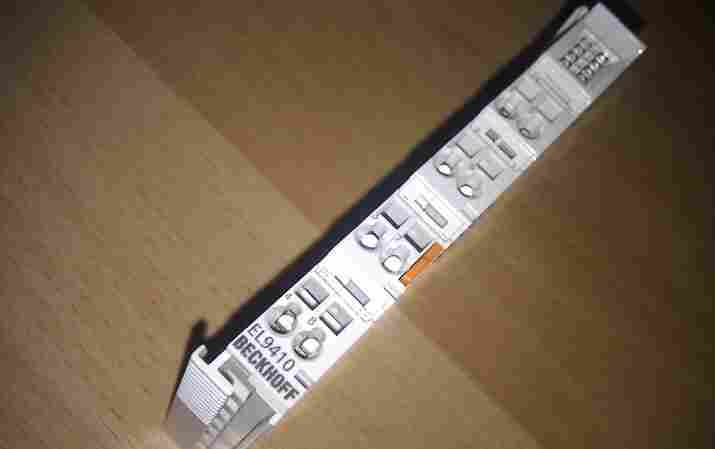

倍福BECKHOFF模块EL9410

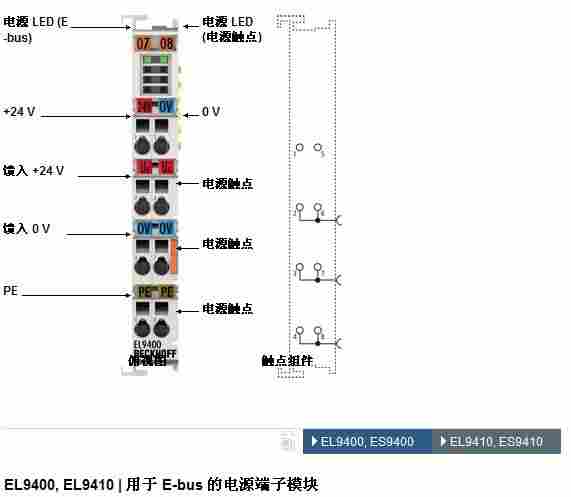

The EL9410 power supply terminal is used to refresh the E-bus. Data is exchanged between the coupler and the EtherCAT Terminal over the E-bus. Each terminal draws a certain amount of current from the E-bus (see “current consumption E-bus” in the technical data). This current is fed into the E-bus by the relevant coupler’s power supply unit. In configurations with a large number of terminals it is possible to use the EL9410 in order to supply an extra 2 A to the E-bus. As opposed to the EL9400, the EL9410 has a diagnostic function which is displayed by LED and on the process image.
| Technical data
|
EL9410 | ES9410
|
| Input voltage
|
24 V DC
|
| Output voltage
|
5 V/2 A for E-bus supply
|
| Power contacts
|
24 V DC max./10 A max.
|
| Diagnostics
|
via LED and in the process image
|
| Weight
|
approx. 65 g
|
| Operating/storage temperature
|
0…+55 °C/-25…+85 °C
|
| Relative humidity
|
95 %, no condensation
|
| Vibration/shock resistance
|
conforms to EN 60068-2-6/EN 60068-2-27/29
|
| EMC immunity/emission
|
conforms to EN 61000-6-2/EN 61000-6-4
|
| Protect. /installation pos.
|
IP 20/variable
|
| Pluggable wiring
|
for all ESxxxx terminals
|
Beckhoff 始终坚持基于 PC 的控制技术，研发了大量的创新产品和解决方案，这正是 Beckhoff 得以持续发展的原因所在。如今，Beckhoff 早期提出的概念业已成为许多自动化技术的标准，且被chenggong引入市场。Beckhoff 基于 PC 控制技术的理念和 Lightbus 系统、
总线端子模块以及 TwinCAT 自动化软件的推出，在自动化技术领域有着里程碑式的历史意义，在传统控制行业，这些产品已被视作为高性能的解决方案，从而被广泛接受。EtherCAT — 实时以太网解决方案 — 是一种具有前瞻性的高端技术，是前沿控制理念的新生代产物。
Beckhoff 工业 PC
Beckhoff 可为各种应用场合提供适用的工业 PC。Beckhoff 的工业 PC 同时具备基于开放式标准的高质量组件和的机箱结构设计，是满足各种控制需求的理想选择。嵌入式 PC 是一种模块化工业 PC，外形更为小巧，适用于 DIN 导轨安装。除了自动化领域之外，凡是对 PC 的可靠性和坚固性要求较高的场合，Beckhoff 的工业 PC 都将是您理想的选择。
Beckhoff I/O
Beckhoff 的自动化技术适用于各种信号和各种现场总线。Beckhoff 为所有的通用 I/O 和现场总线系统提供全系列的组件。从防护等级为 IP 20 的总线端子模块到防护等级为 IP 67 的总线端子盒，品种齐全，应有尽有，适用于所有重要的信号类型和现场总线系统。除了传统的现场总线系统之外，高性能的 EtherCAT 技术的诞生，也为控制技术领域带来了巨大发展潜力。
Beckhoff 运动控制
自动化软件 TwinCAT 提供了运动控制解决方案，与其相结合，Beckhoff 驱动技术代表着一种lingxian而又全面的驱动系统技术。Beckhoff 基于 PC 的控制技术是高动态需求的单轴和多轴定位任务的理想选择。带有高性能 EtherCAT 通讯系统的 AX5000 伺服驱动系列可提供总线高性能与动态性。
Beckhoff 自动化
Beckhoff 为自动化各个领域提供不同性能等级的综合性系统解决方案。Beckhoff 的控制技术具有可升级性，从高性能工业 PC 到迷你 PLC 一应俱全，可**适用于各种应用场合。TwinCAT 自动化软件在单个软件包里集成了带 PLC、NC 和 CNC 功能的实时控制系统。所有 Beckhoff 控制器都采用 TwinCAT 进行编程，符合全球gongren的 IEC 61131-3 编程标准。
坚固耐用
坚固的外形设计使得这种现场总线模块可以直接安装在机器上，因此不再需要控制柜和的端子盒。
密封性好
这种端子盒模块的外壳用树脂浇灌，符合 IP 65、IP 66 及 IP 67 防护等级，因而是潮湿、脏乱、多尘工作环境的理想选择。
外形小巧
这种端子盒模块的外形尺寸非常小，因此适合将它们安装在预留空间很小的地方。现场总线端子盒的重量很轻，因而适合将它们运用在 I/O 接口运动的应用场合（比如放在机器人的工作臂上）。
开放性
它支持所有总线重要的现场总线系统。因此在进行电气设计时不必考虑正在使用的特殊总线系统。并可以根据用户需求作出快速、灵活的反应。当然，这种现场总线端子盒已获得各自现场总线用户组织的，可以与 Beckhoff 总线端子模块以及第三方制造商生产的设备结合起来使用。
模块化
利用 Beckhoff 的各种扩展模块，可对耦合器端子盒进行扩展，降低项目成本。
按客户需求配有标准型，经济型，经济增强型，紧凑型，低成本型，满足各类控制需求。
