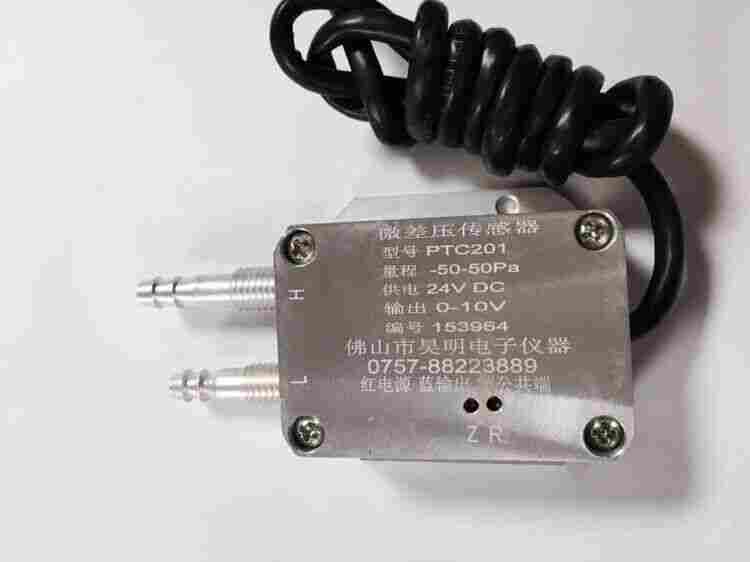

PTC201风压力传感器是一种微小压力传感器。选用进口扩散硅压力传感组件，并采用特殊铝合金表面处理技术和的传感器应力消除技术，是风压测量装置中重要的组成部分。经精密温度数字补偿及放大处理，将测介质的压力信号转换成4~20mADC标准信号。 安装调试十分便捷，特别适用于通风管道、炉膛压力测量、烟尘治理、排风机、空调机等各种设备。

一、产品特点:
1.特别适合小量程、小压力/差压测量;
2.多种接口形式及引线方式;
3.零点、量程连续可调;
4.反向极性保护及限流保护;
5.抗干扰能力强;
6.结构精巧、安装便捷;
7.体积小、外形美观、高;
8.高精度、高稳定性、高可靠性。

二、技术指标:
1.质量介质 非腐蚀、无粉尘、干燥性气体
2.量程范围 0~0.2KPa~40KPa(参见选型表)
3.过载压力 ***量程的2倍
4.静压范围 ***量程的4倍
5.输出信号 4~20mADC(二线制) 1~5VDC(三线制)
6.工作电压 14~30VD标准24VDC±5%,纹波小于1%
7.工作温度 -10~70℃(标准补偿)-20~85℃(特殊补偿)
8.贮存温度 -40-125℃≥20MΩ/50VDC
9.相对湿度 0~70%
10.精 度 ±0.25%、±0.5%;

三、风压变送器的结构特征:
1.外壳材料 硬铝合金(表面喷塑或氧化处理)或不锈钢(1Cr18Ni9Ti)
3.过程接口 Ф8(带M12×1安装螺纹)气嘴、快速接头或M12×1外螺纹
4.引线方式 电缆线或者航空插头
5.重 量 约0.3(铝合金)
6.若测量含粉尘或潮湿气体，请务***用本公司配套提供的防尘干燥过滤器
四、风压变送器的应用:
1.工业过程风压及流速测量;
2.炉膛压力或炉膛负压;
3.空气调节及净化设备;
4.烟尘治理及环境保护;
5.气压表、风压表;
6.医疗器械;
7.检漏设备;

8.风机测量与控制

现如今常用的 压力传感器都是两线的，加带电源隔离器，输出为4～20mA信号，变送器有二个输入端一个接给定信号，另一个接压力反馈信号。那么正确的安装方法是：压力变送器一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10V等，通常电流型的是二线或四线制，电压的三线制输出。目前市的变送器很多是没有24VDC供电电源的，大部分是10V，有些功耗较大的传感器，10VDC的电源无法带动，那么只能外接供电源 24VDC。这样传感器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。电流型四线制接线方式：电源+==供电+;电源-==供电-;信号+== 反馈+，信号-==反馈-。电流型二线制接比方式：电源+==供电+;信号+==反馈+，供电-==反馈-，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～20mA+，4～20mA-接24V-就可以，可能中间有端子，要看一下回路图。。电压型三线制接线方式：电源+==供电+;电源-(信号-)==供电-;信号+==反馈+，电源-(信号-)。

风压力传感器应用案例：

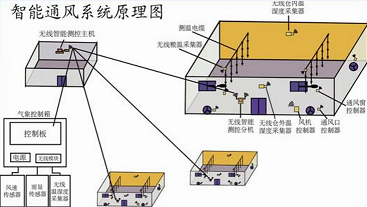

通风控制系统可根据不同的情况采用不同的控制方式，如单台通风设备定风压通风控制系统、多台通风设备变频通风压力控制系统、多台通风设备变频+压力传感器通风控制系统。

(1)单台通风设备定风量通风控制系统。单台通风设备定风量通风控制系统是指每一台排毒柜的排风由独立的一组通风管和一台风机，有效的排放于大气层。风机的开关、排风系统的启动安装于排毒柜或通风设备上，排毒柜上方的控制阀为电动阀或手动阀。

缺点:

1)系统前期投入费用高。

2)安装复杂，安装空间需求大。

3)长期维修费用昂贵。

4)适用条件:特别功能实验室如P2实验室、P3实验室、无菌间、放射性实验室、PCR实验室、动物实验室、DNA实验室等。

优点:

1)操作简捷，系统的开关不影响其他同房的设备，只引用需要的通风设备。

2)防止通风系统的串联及废气的回流。

3)便于气流的控制。

4)系统运作费用低廉。

(2)多台通风设备定风量通风控制系统。多台通风设备定风量通风控制系统是指多台的通风柜或通风设备经由一组管道的串联由一台排风机进行排放，排毒柜上方的控制阀为电动阀。本方式有两种控制方式:

1)定点控制。所有的通风设备仅用一个开关同时启动或关闭。

2)多点控制。在多台通风设备上或实验室里安装开关，只要有其中一台的开关还处于启动阶段，风机还是会处于运行状态。只有所有的开关断开，风机才会停顿。整个通风系统才会停止关闭状态。

优点：

a.降低材料的运用、减少前期的投资。

b.简化通风系统的安装、减少安装空间的需求。

c.维护费用相对减低。

d.多点控制可达到“以人为本” 的实验室的理念，便于操作人员根据情况开关所需的设备。

缺点:

a.属于定风量排风，需***的排风，系统越大，越会浪费大量的能源。

b.管道运作量大，易有噪声大，风量不易于平衡，引出排风量不足的问题。

c.排风量无法控制自如并根据实际所需量而排放。

适用条件:

要求不高的理化实验室、准备间、调配室等，性能不是很好，不使用。

（3）多台通风设备变频恒压通风控制系统。在大型通风系统中，如果采用单台排毒柜独立的定风量排风方式，会导致通风管道太多，管井尺寸不够用或外墙全是通风管道不美观，一次性投资大。如果采用多台通风设备运用一个定风量通风系统，虽然一次性投资减少了，但是运行不节能，在其中一些通风设备不使用时，其他通风设备的排风量将加大甚至出正常排风量，影响实验操作，而且风机运行费用也很高，存在一定的弊病。

为了实现降低一次性投资且节省运行费用的目的，压力传感器变频通风系统应运而生。变频通风系统是指多台通风设备共用一台风机，采用变频控制技术，根据通风设备的使用量自动调节风机的运转，从而达到节能的目的。其原理是:在通风管路的主管上加风管压力传感器，另设变频柜，变频柜里安装变频控制器，通过初设一个通风管压力值，由变频控制柜对系统风量进行控制。当有一部分通风设备不使用时，通风主管的压力产生变化，这时压力传感器检测到压力变化后，它将这种压力变化转换为0~10V的电压信号，传递到变频控制柜，变频控制柜将这种信号转换为一种电流值来控制变频器，降低变频器的工作频率，由于变频器的频率变化，产生的电流变化控制风机的转速，以达到降低风机的排风的目的。

通风管道内压力的测定

(一)原理

  测量风道中气体的压力应在气流比较平稳的管段进行。测试中需测定气体的静压、动压和全压。测气体全压的孔口应迎着风道中气流的方向，测静压的孔口应垂直于气流的方向。用U形压力计测全压和静压时，另一端应与大气相通(用倾斜微压计在正压管段测压时，管的一端应与大气相通，在负压管段测压时，容器开口端应与大气相通)。因此压力计上读出的压力，实际上是风道内气体压力与大气压力之间的压差(即气体相对压力)。大气压力一般用大气压力表测定。由于全压等于动压与静压的代数和，可只测其中两个值，另一值通过计算求得。

(二)测定仪器

  气体压力(静压、动压和全压)的测量通常是用插入风道中的测压管将压力信号取出，在与之连接的压力计上读出，常用的仪器有毕托管和压力计。

  1 毕托管

  (1)标准毕托管

  它是一个弯成90°的双层同心圆管，其开口端同内管相通，用来测定全压;在靠近管头的外壁上开有一圈小孔，用来测定静压，按标准尺寸加工的毕托管校正系数近似等于1。标准毕托管测孔很小，易被风道内粉尘堵塞，因此这种毕托管只适用于比较清洁的管道中测定。

  (2)S型毕托管

  它是由两根相同的金属管并联组成，测量时有方向相反的两个开口，测定时，面向气流的开口测得的相当于全压，背向气流的开口测得的相当于静压。由于测头对气流的影响，测得的压力与实际值有较大误差，特别是静压。因此，S型毕托管在使用前须用标准毕托管进行校正，S型毕托管的动压校正系数一般在0.82～0.85之间。S型毕托管测孔较大，不易被风道内粉尘堵塞，这种毕托管在含尘污染源监测中得到广泛应用。

  2.压力计

  (1)U形压力计

  由U形玻璃管制成，其中测压液体视被测压力范围选用水、酒精或汞，U形压力计不适于测量微小压力。压力值由液柱高差读得换算，p值按下式计算：

  p=ρgh (Pa) (2.8-1)

  式中p—压力，Pa;

  h—液柱差，mm;

  ρ—液体密度，g/cm3;

  g—重力加速度，m/s2。

  (2)倾斜式微压计

  测压时，将微压计容器开口与测定系统中压力较高的一端相连，斜管与系统中压力较低的一端相连，作用于两个液面上的压力差，使液柱沿斜管上升，压力p按下式计算：

  p=K·L(Pa)(2.8-2)

  式中L—斜管内液柱长度，mm;

  K—斜管系数，由仪器斜角刻度读得。

  测压液体密度，常用密度为0.1g/cm3的乙醇。当采用其他密度的液体时，需进行密度修正。

  (三)测定方法

  1.试前，将仪器调整水平，检查液柱有无气泡，并将液面调至零点，然后根据测定内容用橡皮管将测压管与压力计连接。毕托管与U形压力计测量烟气全压、静压、动压的连接方法。

  2测压时，毕托管的管嘴要对准气流流动方向，其偏差不大于5°，每次测定反复三次，取平均值。

主要技术参数：
量    程：0~1.5kPa~100kPa各档
精    度：优于0.25%，0.5%,1.0%,2.0%
稳 定 性：±0.2%，0.5%
输    出：4~20mA
供    电：24V.DC，15V.DC
补偿温度：-10~70℃
工作温度：-20~85℃
￠8宝塔嘴接口
高精度低成本
适用于风压测量
接线方式：
二线制接线：红线-24VDC,黑线-4~20mA
三线制接线：红线-24VDC正，白线-4~20mA正，黑线-24VDC负  -4~20mA负

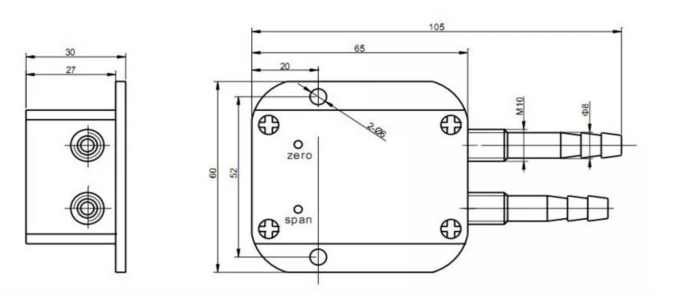

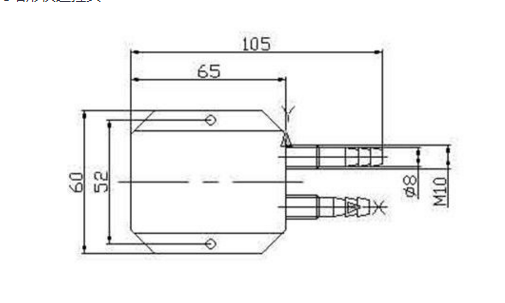

结构尺寸：
