德国FESTO摆动模块DSM-32-270-CC-A-B

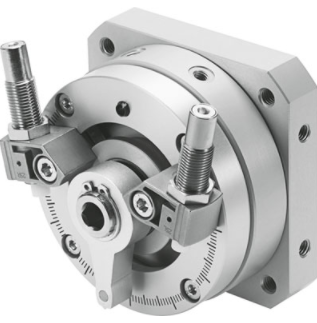

德国FESTO摆动模块（DSM-32-270-CC-A-B）

带中心轴

DSM-32-270-CC-A-B

尺寸 32

缓冲角度 12 deg

旋转角度调整范围 0 ... 246 deg

摆动角度 0 ... 246 deg

缓冲 CC: 两端带液压缓冲器

装配位置 任意

精密调节 -3 deg

工作模式 双作用

设计结构 旋转叶片

位置检测 用于接近式传感器

工作压力 1.5 ... 10 bar

6 bar时的*摆动频率 0.7 Hz

工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]

耐腐蚀等级 CRC 0 - 无腐蚀影响

环境温度 -10 ... 60 °C

*轴向力 75 N

*径向力 200 N

6 bar时的理论扭矩 10 Nm

允许的质量惯性矩 0.05 kgm2

产品重量 1,460 g

安装类型 具有内（阴）螺纹

气动连接 G1/8

材料备注 不含有黄铜和PTFE

符合 RoHS

材料信息，驱动轴 钢

镀镍

材料信息，密封 TPE-U(PU)

材料信息，壳体 锻造铝合金

型号

 DSM-12-270-FW-A-B

 DSM-16-270-FW-A-B

 DSM-25-270-FW-A-B

 DSM-32-270-FW-A-B

DSM-40-270-FW-A-B

 DSM-63-270-FW-A-B

 DSM-12-270-P-FW-A-B

DSM-16-270-P-FW-A-B

 DSM-25-270-P-FW-A-B

 DSM-40-270-CC-FW-A-B

 DSM-63-270-CC-FW-A-B

 DSM-40-270-P-FW-A-B

DSM-63-270-P-FW-A-B

 DSM-32-270-P-FW-A-B

 DSM-12-270-CC-FW-A-B

 DSM-16-270-CC-FW-A-B

DSM-25-270-CC-FW-A-B

DSM-32-270-CC-FW-A-B
