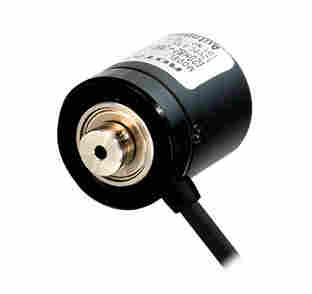

E20HB2-200-3-V-12-S增量型旋转编码器重量轻，品种多，性能稳定，使用寿命长，质量可靠，价格实惠。
E20HB2-200-3-V-12-S旋转编码器的输出信号：
一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。
当主轴以顺时针方向旋转时，按下图输出脉冲，A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。
E20HB2-200-3-V-12-S旋转编码优点如下:
1、信息化，除了定位，操控还可知道其具体位置:
2、柔性化，定位能在操控室柔性型，现场装置的便利和安全、长命；拳头巨细的一个旋转编器，能够丈量从几个到几十几百米的隔，n个工位，只需处理一个旋转码器（长春编器）的安全装置疑问，能够防止许多接近开关、光电开关在现场机械装置费事，简单撞坏和遭高温、水气困惑等疑间。由所以光电电码盘，元机械损耗。只需装置方位。使用寿命往往很长。
3、多功能化，除了定位，还够远传当时方位，换算运动速度，关于变频器，步进电机等的使用尤为重要
4、经济化，关于多个操控工位，只需一个旋转码端的本钱，以及更的装置、保护、损耗本钱下降，使用寿命增加，其经济化逐步突显出来。
|
轴内径 |
Ø2mm |
|
蕞大响应频率 |
100kHz |
|
蕞大允许转速 |
6000rpm |
|
启动力矩 |
Max. 5gf.cm(max. 0.00049N.m) |
|
分辨率 |
200P/R |
|
输出相 |
A, B, Z |
|
控制输出 |
电压 |
|
电源电压 |
12VDC±5% |
|
连接线缆类型 |
径向配线引出型 |
|
防护等级 |
IP50 |
|
|
CE |
|
环境温度 |
-10~70℃, 存储时: -20~80℃ |
|
环境湿度 |
35~85%RH, 存储时: 35~90%RH |
|
附件 |
支架 |
|
重量 |
约35g |
E20HB2-200-3-V-12-S旋转编码器的相关型号：
E20HB2-100-3-N-12-R、E20HB2-100-3-N-5-R、E20HB2-200-3-N-12-R、E20HB2-200-3-N-5-R、E20HB2-360-3-N-12-R
E20HB2-360-3-N-5-R、E20HB2-100-3-V-12-R、E20HB2-100-3-V-5-R、E20HB2-200-3-V-12-R、E20HB2-200-3-V-5-R
E20HB2-360-3-V-12-R、E20HB2-360-3-V-5-R、E20HB2-100-6-L-5-R、E20HB2-200-6-L-5-R、E20HB2-360-6-L-5-R
E20HB2-100-3-N-12-S、E20HB2-100-3-N-5-S、E20HB2-200-3-N-12-S、E20HB2-200-3-N-5-S、E20HB2-360-3-N-12-S
E20HB2-360-3-N-5-S、E20HB2-100-3-V-12-S、E20HB2-100-3-V-5-S、E20HB2-200-3-V-12-S、E20HB2-360-3-N-12-R
E20HB2-360-3-V-12-S、E20HB2-360-3-V-5-S、E20HB2-100-6-L-5-S、E20HB2-200-6-L-5-S、E20HB2-360-6-L-5-S
E20HB2.5-100-3-N-12-R、E20HB2.5-100-3-N-5-R、E20HB2.5-200-3-N-12-R、E20HB2.5-200-3-N-5-R、E20HB2.5-360-3-N-12-R
E20HB2.5-360-3-N-5-R、E20HB2.5-100-3-V-12-R、E20HB2.5-100-3-V-5-R、E20HB2.5-200-3-V-12-R、E20HB2.5-200-3-V-5-R
E20HB2.5-360-3-V-12-R、E20HB2.5-360-3-V-5-R、E20HB2.5-100-6-L-5-R、E20HB2.5-200-6-L-5-R、E20HB2.5-360-6-L-5-R
