SH12变压器直流电阻测试仪产品介绍

SH12变压器直流电阻测试仪是上海徐吉电气有限公司*生产销售SH12变压器直流电阻测试仪，SH12 变压器直流电阻测试仪变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发BL3010型直流电阻快速测试仪。它具有测量迅速、体积小巧、使用方便、测量精度高等特点。

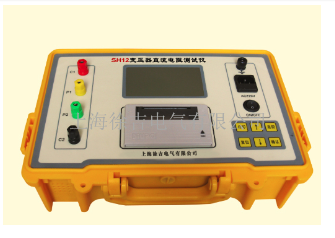

SH12变压器直流电阻测试仪

SH12变压器直流电阻测试仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供

SH12变压器直流电阻测试仪

变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发BL3010型直流电阻快速测试仪。它具有测量迅速、体积小巧、使用方便、测量精度高等特点。自检和自动校准功能降底了仪器使用和维护的难度，仪器可选择自动或手动操作，变压器直流电阻测试仪是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
本产品符合*标准GB6587-86《电子测量仪器环境试验纲》及GB6593-86《电子仪器质量规则》的要求。
0型为带自动打印功能，BKZ-C型为不带打印功能，其他操作相同。

直流电阻测试仪、变压器直流电阻测试仪、接地线成组电阻测试仪、直流单双臂电桥、三通道直流电阻测试

一、SH12变压器直流电阻测试仪概述
SH12变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发BL3010型直流电阻快速测试仪。它具有测量迅速、体积小巧、使用方便、测量精度高等特点。自检和自动校准功能降底了仪器使用和维护的难度，仪器可选择自动或手动操作，SH12变压器直流电阻测试仪是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
本产品符合*标准GB6587-86《电子测量仪器环境试验纲》及GB6593-86《电子仪器质量规则》的要求。
0型为带自动打印功能，BKZ-C型为不带打印功能，其他操作相同。
二、 SH12变压器直流电阻测试仪 结构特征与工作原理:

三、SH12变压器直流电阻测试仪基本原理：
型直流电阻快速测试仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。

四、 SH12变压器直流电阻测试仪 注意事项
为了您和设备的安全，请操作人员仔细阅读以下内容:
试验时机壳必须可靠接地。
在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时，电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。
仪器出厂时已经校准，如无特殊情况请不要自行校准。如确实需要校准请用准确度为0.01%的标准中值电阻。
4．试验时不允许不相干的物品堆放在设备面板上和周围。
五、SH12变压器直流电阻测试仪参数

故障现象	原因分析	排除方法		备注
开机无任何显示	1）电源未接通	接通电源		更换保险管应更换同型号保险管不能用其它型号代替
	2）仪器5A保险管未安装好或断路	重新安装保险管或更换保险管
自检失败	参阅自检故障错误提示
无电流输出	1）待检设备开路		检查设备排除故障
	2）试验回路有开路故障		检查试验回路，排除开路故障

SH12变压器直流电阻测试仪

SH12变压器直流电阻测试仪

发布时间：2019-07-09
