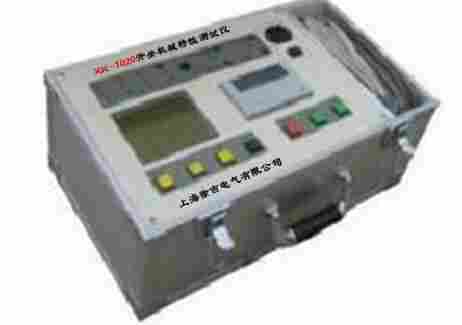

XK-1020型开关机械特性测试仪

XK-1020型开关机械特性测试仪产品介绍
XK-1020型开关机械特性测试仪是上海徐吉电气有限公司*生产销售

XK-1020型开关机械特性测试仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供：

测试功能

1、时间测量（6路）

• 合闸时间
• 分闸时间
• 二次分闸时间(重合闸操作)
• 合闸弹跳时间
• 断口合闸电阻的提前投入时间(配合时间)和退出时间(滞后时间，大部分开关无此参数)
• 断口三相同期时间
• 断口单相同期时间
• 辅助开关接点与主断口的配合时间
• 合-分时间（金短时间）
• 分-合时间（无流时间）

2、位移测量（1路）

• 可测机械行程特性曲线
• 行程、程、开距
• 反弹行程（真空断路器）
• 过冲行程

3、测量电流

• 合、分闸电流

4、测量辅助接点

• 常开、常闭各1路（无源触点）

5、速度测量

• 速度、*大速度

6、具有大容量的存储功能

• 测量数据存贮＞900次，开关型号存贮＞200个

7、内置15A直流电压电源

• 36V—265V可调，可完成开关低电压动作试验

8、可用外触发进行合、分闸测量

• 外触发信号：交直流30V～300V

9、可输入外直流电压电源进行开关操作：  直流30V～300V

10、可设置速度定义及任一段的速度

11、可显示断口合、分闸时间、电流、位移波形曲线及测量数据，并可在曲线任意点上读取数据

12、自动生成的数据、波形可打印

13、采样时间*大为1.5s

技术指标

<主要测量参数>

◆时间测试

测量范围

0.1—999.9ms

分辩率

0.01ms

◆行程测试

测试范围	0.1—600 mm
采样分辩率	①直线测量：传感器长/65536；②角度测量：120/65536



◆速度测试

测量范围	0.1—20m/s
分辩率	0.01m /s
传感器	线性度≤0.1%



◆合闸电阻提前投入时间和退出时间测试

合闸电阻范围

30—2000Ω

◆内置直流电源

调压范围

36V—265V

误差

±1%

纹波系数

＜ 1％

*大输出电流

15A （瞬时）

◆使用环境条件

供电电源

AC 220V±22V；50Hz±1Hz

温度

－10～40℃

相对湿度

≤85%

◆如未特别说明，仪器中有关数据的单位

时间

毫秒（ms）

速度

米/秒（m/s）

行程

毫米（mm）

电流

安培（A）

电压

伏特（V）
