YD-6310全自动变压器直流电阻测试仪产品介绍
YD-6310全自动变压器直流电阻测试仪是上海徐吉电气有限公司生产销售，
YD-6310全自动变压器直流电阻测试仪详细介绍
YD-6310全自动变压器直流电阻测试仪本目录是上海徐吉电气有限公司为您精心提供：

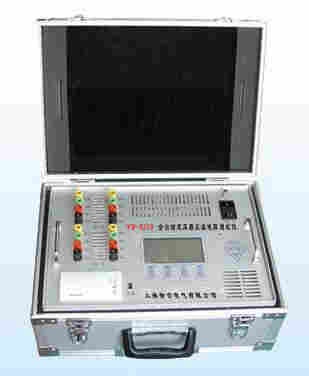

YD-6310全自动变压器直流电阻测试仪
YD-6310全自动变压器直流电阻测试仪
主要特点
一次将高、低压电流电位测试线全部接到变压器上，测试过程中不用再倒测试线；
对于星型接法的绕组测试，仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻，节省测试时间；
三相五柱低压内部角接的变压器低压测试时，仪器内部采用自动助磁的方法，比直接用大电流测试速度快，且减了大电流测试后剩磁大带来的危害；
显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值；
三相测试时先测试A0的数据，再三相同时测试，解决了三相同时测试中性点引出线电阻不能测试的问题，测试数据更接近单相测试值；
具有完善的反电势保护功能；
仪器内部可以长久存储测试数据，还可以使用优盘存储数据；
仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。
技术指标
1、技术指标
测试电流
三相测试：5A＋5A 1A＋1A 两档
分相测试：10A，5A，1A 三档
测试范围 10A： 500.0uΩ ~1Ω
5A： 10mΩ ~4Ω
1A： 1Ω ~20Ω
分辨率：0.1uΩ
准确度： ±（0.2%读数+2字）
外型尺寸：420mm×330mm×210mm
重量： 12kg
使用条件
环境温度： －10℃ ～ 50℃
环境湿度： ≤ 85％RH
工作电源： AC220V ± 10%
电源频率： （50±1）HZ
面板功能介绍

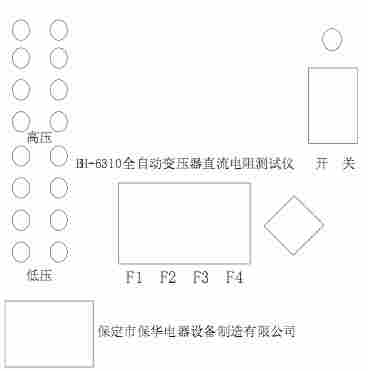

面板(图一）为面板示意图
液 晶 屏： 显示测试数据，选择提示功能
按键（F1~F4)：对应液晶提示的菜单功能
按键（上下左右）：数字的增减，光标上下左右调整功能，分接位置数值的增减
电源开关： AC220V电源开关
接地端子：与地线连接
高压电流电压接线柱：接被测变压器的高压侧或中压侧
低压电流电压接线柱：接被测变压器的低压
打印机：打印测试数据
对比度：液晶对比度调整
仪器接线
1、用电源线把仪器与外部AC 220 电源连接，用接地线将接地端子与大地连接。
2、两绕组变压器测试时一次将仪器面板（高压）的四个测试钳（黄绿红黑）分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管，可以将黑色测试钳悬空。将仪器面板（低压）的四个测试钳（黄绿红黑）分别接到低压侧的a、b、c、o套管上，如果只有a、b、c三个套管，可以将黑色测试钳悬空。
整个测试过程不用倒线。
3、三绕组变压器可以将高低压绕组测试完后，将仪器面板(高压）的四个测试钳倒接到中压侧测试即可。
4、单相变压器使用将仪器面板（高压）黄色和黑色的测试钳接到单相变压器的高压侧，仪器面板（低压）黄色和黑色的测试钳接到单相变压器的低压侧。
5、仪器配套的测试线已经将电流、电位线设计到同一钳口上，接线简单方便。
