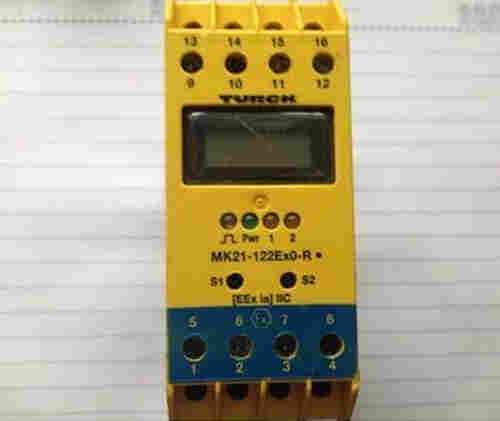

速度传感器MK21-122EX0-R广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。
用途
搅拌机旋转轴用的由1组NONC开关，触点容量为DC24V和AC220V可根据用户定做。对电机及机械转动装置常出现的堵转、卡转、载、慢转等电器工艺出现的事故均能有效及时的处理，可以起到保护生产，维护设备的作用
安装在被传动轴旁，被传动轴装有检测片(参见图一)。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见图三)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，将接收不到检测片的均匀间隔脉冲信号。在工艺时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。
湖北杭荣电气有限公司
联系电话：
手 机：
传 真：
腾讯Q Q：2687803023
微 信：
邮 箱：2687803023@qq.com
技术参数
网 址：http://www.jiejinkaiguan.com
结构简单实用、性能稳定可靠
防尘、防震、防潮
体积小、重量轻、寿命长
输出信号既可与现场设备联锁使用，也可送达微机控制系统
高，安装方便，免维护
特别适用于生产环境恶劣的场所
工作电源：220VAC15
负载电流：5A
绝缘电阻：500M
输出信号：开关量信号
环境温度：-20+60
环境湿度：90％
外型尺寸：38×115mm
重 量：0.5Kg
防护等级：IP66
检测速度范围：1200转/分
跳脱时间：5秒
响应时间：2mS
检测间距H2：8mm
小安全工作距离H1：20mm
机械安装工序：
拆下端盖，在端盖中心钻12孔，在端盖下部钻5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架
在轴头上钻5.1孔，攻丝M6、深10-15mm
旋紧双头螺杆
装端盖
装检测片，H120mm并用螺母固定
安装旋转探测仪、调整H2=4mm
