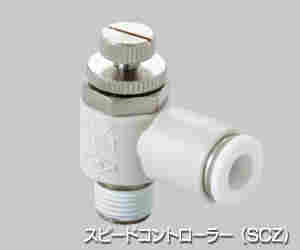

スピードコントローラー

SCZ

特　長

• RoHS対応
  黄銅部品はカドミウム規制材（含有量75ppm以下）を使用

• 優れた流量特性

• ねじ部にテフロン樹脂コーティング

• 工具不要のワンタッチ継手

• 白色難燃性樹脂を採用

制御方式		ブッシュリング色
無記号	メータアウト	白
I	メータイン	黒

ダウンロード Download

カタログPDF

CAD (2D)

主要部品材質

金属：C3604BD
樹脂：PBT（V-0）

適用チューブ

ナイロンチューブ
ウレタンチューブ
エコフレックス
難燃チューブ

（AX-1200、F-1500）
（U-9200、U-9500、ARU）
（ecos、ecoh、ecoh（wr） ）
（SR）

使用流体

空気

■ 機種バリエーション

型番	機種名	適用チューブ外径（φ）	ねじサイズ
SCZ	スピードコントローラー	4、6、8、10、12	M5、1/8、1/4、3/8、1/2

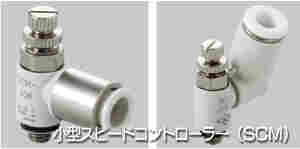

小型スピードコントローラー

SCM

特　長

• RoHS対応
  黄銅部品はカドミウム規制材（含有量75ppm以下）を使用

• ユニバーサルタイプは、配管方向を360度自由に取り付け可能

• 工具不要のワンタッチ継手

• ねじ部にテフロン樹脂をコーティング

• 小型、軽量で優れた流量特性

• 低速スピードコントローラー設定

• 白色難燃性樹脂を採用

制御方式		ブッシュリング色
無記号	メータアウト	白
I	メータイン	黒

流体調整区分
無記号	ノーマル
T	低速調整

※ ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。

ダウンロード Download

カタログPDF

主要部品材質

金属：C3604BD
樹脂：PBT（V-0）

適用チューブ

ナイロンチューブ
ウレタンチューブ
エコフレックス

（AX-1200、F-1500）
（U-9200、U-9500）
（ecos、ecoh、ecoh（wr））

使用流体

空気

■ 機種バリエーション

型番	機種名	適用チューブ外径（φ）	ねじサイズ
SCM	スピードコントローラー	3.2、4、6	M3、M5

型番	機種名	適用チューブ外径（φ）	ねじサイズ
SCU	スピードコントローラー	3.2、4、6	M3、M5

スピードコントローラー

SCU（ユニバーサルタイプ）

特　長

• RoHS対応
  黄銅部品はカドミウム規制材（含有量75ppm以下）を使用

• ユニバーサルタイプは、配管方向を360度自由に取り付け可能

• 優れた流量特性

• 工具不要のワンタッチ継手

• ねじ部にテフロン樹脂をコーティング

• 白色難燃性樹脂を採用

制御方式		ブッシュリング色
無記号	メータアウト	白
I	メータイン	黒

流体調整区分
無記号	ノーマル
T	低速調整

※ 低速タイプは、SC-041U、SC-061Uのみです。

※ ユニバーサルタイプは継手配管部が常時回転する場所での使用は避けてください。

ダウンロード Download

カタログPDF

主要部品材質

金属：C3604BD
樹脂：PBT（V-0）

適用チューブ

ナイロンチューブ
ウレタンチューブ
エコフレックス
難燃チューブ

（AX-1200、F-1500）
（U-9200、U-9500、ARU）
（ecos、ecoh、ecoh（wr））
（SR）

使用流体

空気

■ 機種バリエーション

型番	機種名	適用チューブ外径（φ）	ねじサイズ
SCU	スピードコントローラー	4、6、8、10、12	1/8、1/4、3/8、1/2

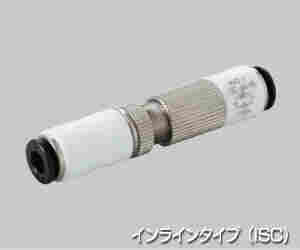

スピードコントローラー

ISC（インラインタイプ）

特　長

• RoHS対応
  黄銅部品はカドミウム規制材（含有量75ppm以下）を使用

• 配管ライン上に取り付け可能

• ストレートタイプでスリムな形状。狭い場所でもシンプルに設置可能

• 小型・軽量

• 優れた流量特性

• 難燃性樹脂を採用

制御方式		ブッシュリング色
無記号	メータアウト	白
I	メータイン	黒

ダウンロード Download

カタログPDF

主要部品材質

金属：C3604BD
樹脂：PBT（V-0）

適用チューブ

ナイロンチューブ
ウレタンチューブ
エコフレックス

（AX-1200、F-1500）
（U-9200、U-9500）
（ecos、ecoh、ecoh（wr））

使用流体

空気

■ 機種バリエーション

型番	機種名	適用チューブ外径（φ）	ねじサイズ
ISC	スピードコントローラー	4、6、8	M5
