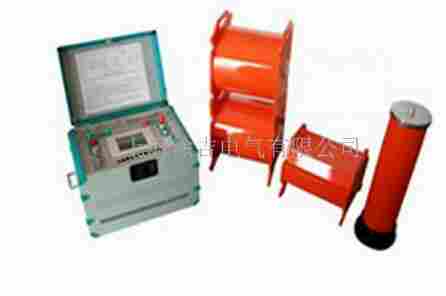

HDXZ系列 互感器现场校验谐振装置是上海徐吉电气有限公司生产销售HDXZ系列 互感器现场校验谐振装置,HDXZ系列 互感器现场校验谐振装置采用多节 电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试*人员理想的*换代产品。根据用户要求，电抗器分为固定 电抗器和可调电抗器两种方式。
本目录是上海徐吉电气有限公司为您精心提供：
随着CVT（电容式电压互感器）技术的不断成熟， CVT得到不断的推广。采用传统的方式 对CVT进行校验，由于CVT的主电容量比较大，一般为0.005~0.02霧，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千 伏安，现场往往难得找到这么大容量的电源，而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。因此， 我们采用了串联谐振的原理，采用了无极手动调感的技术，研发出了新一代的CVT校验工频串联谐振升压装置，使得所需电源、试验设备 体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。
HDXZ系列产品主要配置 适用范围说明
产品型号
35/0.5
66/0.5
110/0.5
110/1
220/0.5
220/1
330/0.5
330/1
500/0.5
500/1
调压控制容量箱
5KVA
5KVA
5KVA
5KVA
6KVA
10KVA
10KVA
15KVA
10KVA
15KVA
额定高压(KV)
24.2
45.7
76.2
76.2
152.4
152
209.6
229
303.1
346
高压高流
0.5A
0.5A
0.5A
1A
0.5A
1A
0.5A
1A
0.5A
1A
电抗器数量
1
1
2
2
4
4
6
4
8
6
单台电抗器耐压
40KV
50KV
40KV
40KV
40KV
40KV
60KV
40KV
40KV
60KV
单台电抗器容量
20KVA
25KVA
20KVA
40KVA
20KVA
40KVA
20KVA
60KVA
40KVA
60KVA
产品型号
典型适用范围
35/0.5
电压等级为35kv，电容量小于等于0.04UF所有CVT
66/0.5
电压等级为66kv，电容量小于等于0.04UF所有CVT
110/0.5
电压等级为110KV，电容量小于等于0.02UF的所有CVT,使用两节电抗器串联
110/1
电压等级为110KV，电容量小于等于0.04UF的所有CVT,使用两节电抗器串联
220/0.5
电压等级为220KV，电容量小于等于0.01UF的所有CVT,使用两节电抗器串联
220/1
电压等级为220KV，电容量小于等于0.02UF的所有CVT,使用两节电抗器串联
330/0.5
电压等级为330KV，电容量小于等于0.075UF的所有CVT,使用两节电抗器串联
330/1
电压等级为330KV，电容量小于等于0.015UF的所有CVT,使用两节电抗器串联
500/0.5
电压等级为500KV，电容量小于等于0.005UF的所有CVT,使用两节电抗器串联
500/1
电压等级为110KV，电容量小于等于0.01UF的所有CVT,使用两节电抗器串联
