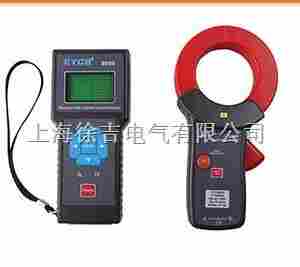

ETCR8500-无线多路漏电流监测仪
本目录是上海徐吉电气有限公司精心为您提供:
ETCR8500-无线多路漏电流监测仪
ETCR8500-无线多路漏电流监测仪是为现场在线监测、记录1～8路交流漏电流、电流而精心设计制造的。采用无线传输数据方式，其直线传输距离约80米，能穿透金属隔墙或障碍。
ETCR8500-无线多路漏电流监测仪 的详细介绍
一．产品简介
ETCR8500无线多路漏电流监测仪是为现场在线监测、记录1～8路交流漏电流、电流而精心设计制造的。采用无线传输数据方式，其直线传输距离约80米，能穿透金属隔墙或障碍。监测仪由主机、电流钳、监控软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域，是一款安全、准确、便捷的仪器。
主机内置无线发射模块，LCD同屏显示1～8路数据，一目了然。具有系统时钟功能和大存储空间，能现场设定监测记录时间，可存储数据3000组，具有自动存储间隔时间设定功能，从1～120分钟内设置。
电流钳内置无线接收模块，选用特殊合金，采用*新CT技术及双层磁性屏蔽技术，几乎不受外界磁场影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。用户可以根据电缆、地排或母线的粗细选购不同规格的电流钳，非常实用。
监控软件具有在线实时监控与历史数据读取、查阅、保存、报表打印等功能。
二．技术规格
功 能
8通道交流漏电流、电流、负荷无线监测记录
电 源
主 机:DC6V 碱性干电池 LR6 1.5V×4，电流钳:锌锰干电池 6F22 9V（可以外接不间断电源）
通 道 数
8通道（可1～8通道选购）
无线距离
80m
电流钳规格
（选购）
电流钳型号
产品图片
量 程
分辩率
钳口尺寸
030S
0.000mA～60.00A
1uA
25mm×30mm
040S
0.00mA～300.0A
0.01mA
35mm×40mm
068S
0.00mA～1200A
0.01mA
φ68mm
测量精度
（23℃±3℃，70%RH以下）
0.00～59.9A：1.5%±5dgt
60.0A-299A： 2.0%±5dgt
300A-599A： 3.0%±5dgt
600A-1200A： 4.0%±5dgt
测试方式
钳形CT，真有效值
电流频率
50Hz/60Hz自动识别
换 档
全自动换档
显示模式
LCD： 128dots×64dots
仪表尺寸
主机：170mm×75mm×30mm
030S：175mm×70mm×38mm
040S：180mm×70mm×38mm
068S：224m×115mm×43mm
仪表质量
主机：240g（含电池）
030S: 120g（含电池）
040S: 140g（含电池）
068S：515g（含电池）
LCD尺寸
显示域：44mm×27mm
屏蔽特性
电流钳采用双层屏蔽技术，抗干扰能力强
线路电压
AC600V以下线路测试
采样速率
约2次/秒
数据存储
3000组（掉电或更换电池不会丢失数据）
通讯频率
433MHz±100KHz无线传输
RS232接口
存储数据可以通过主机的RS232接口上传到电脑
通讯线长
1.5m
设定时间
1～120分钟内设定记录间隔时间，0分种为不自动存储
记录时间
节电模式下连续工作约10天
溢出显示
量程溢出功能：“OL”符号显示
电池电压
当电池电压降到4.6V～4.8V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。
额定功率
节电模式下约5mA，*大20mA
工作温湿度
-20℃～50℃；80%rh以下
存放温湿度
-10℃～60℃；70%rh以下
绝缘耐压
100MΩ或更大, AC2kV/rms(外露金属与壳之间)
适合安规
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)
随机附件
主机：1件；电流钳：1-8件（选购）；携带盒：1件；RS232通讯线：1个；光盘：1个；主机电池（1.5V LR06）：4个；电流钳电池：（9V 6LR61）：1个/台
