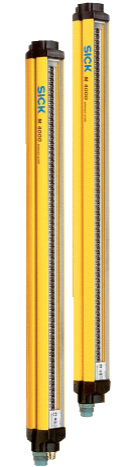

产品图片

产品型号：

发射器:详细信息 类型:M40S-60A303AA0订货号: 1201570

接收器:详细信息 类型:M40E-60A323RB0订货号: 1205630

产品特点

系统硬件 对

分辨率 30 mm

保护区高度 300 mm

保护距离 21 m

响应时间

无光束编码 10 ms

带光束编码 12 ms

同步 光学同步

安全技术参数

类型 类型 4 (IEC 61496-1)

安全完整性等级

SIL3 (IEC 61508)

类别 类别 4 (EN ISO 13849)

性能等级 PL e (EN ISO 13849)

PFHD（每小时危险失效率） 28 * 10-9 (EN ISO 13849)

TM（持续运行时间） 20 年 (EN ISO 13849)

在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。

功能

功能 交货状态

重启联锁 内部

外部设备监控 (EDM) 已启用

光束编码 未编码

可配置的状态输出 (ADO) 污染 (OWS)

发送器测试 已停止

可设置的扫描范围 小扫描范围

通过 EFI 实现安全的 SICK 设备通信

区别人员和物料 (屏蔽功能)

功能 - 功能需与 UE403 结合使用

同时性监控

屏蔽时间监控

传感器间隙监测

传送带停止

带有控的屏蔽

传送监控

通过 BWS 的屏蔽末端

接口

系统接口

连接类型 12 针 M26 Hirschmann 插头

允许的电缆长度 ≤ 50 m 1)

允许导体截面 ≥ 0 mm²

扩展接口 M12 插座，5 针

配置方式 通过软件

配置接口 4 针 M8 插座

显示元件 7 段显示器

状态指示灯 LEDs

内置信号灯的接收器端盖

技术图纸

尺寸图

电路示例 M4000 Advanced 带有位于安全继电器 UE10-3OS 上的屏蔽型开关放大器 UE403
