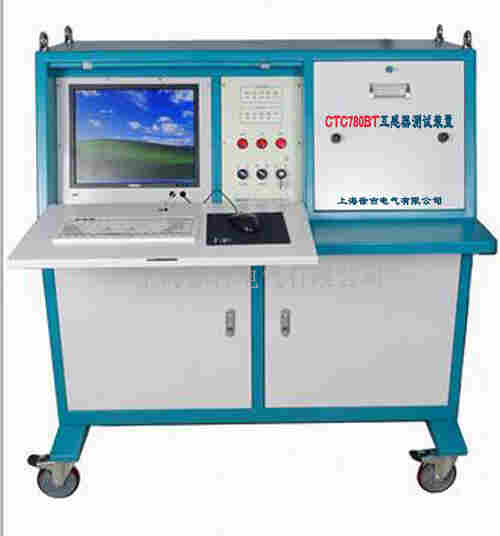

CTC780BT互感器测试装置产品介绍
CTC780BT互感器测试装置是上海徐吉电气有限公司*生产销售CTC780BT互感器测试装置
CTC780BT电流互感器测试装置能够进行电流互感器的励磁特性、变比、极性、线圈直流电阻等测试工作。 1、可选工频和变频两种工作状态，工频测试可升压至2500V，变频测试可试验电流互感器拐点电压80KV以下的励磁特性 2、测试电流互感器变比、极性，二次绕组直流电阻。 3、可*多同时进行6组CT绕组变比、极性测试。

CTC780BT互感器测试装置详细介绍
本目录是上海徐吉电气有限公司为您精心提供

产品功能：

CTC780BT电流互感器测试装置能够进行电流互感器的励磁特性、变比、极性、线圈直流电阻等测试工作。

1、可选工频和变频两种工作状态，工频测试可升压至2500V，变频测试可试验电流互感器拐点电压80KV以下的励磁特性

2、测试电流互感器变比、极性，二次绕组直流电阻。

3、可*多同时进行6组CT绕组变比、极性测试。

4、按IEC60044-1（GB1208-2006）、IEC60044-6（GB16847-1997）标准绘制励磁曲线和计算拐点电压/电流。

5、绘制5%、10%误差曲线。

6、比值差、相位差测量。

7、测定剩磁系数、励磁电感、二次时间常数、暂态面积系数、峰值瞬时误差、准确限制系数。

8、绘制电流互感器磁滞回线。

9、Windows XP操作系统，17寸标准液晶屏幕，鼠标，键盘操作。

10、自动检测接线，接线错误报警提示。

11、使用U盘升级软件。

产品参数：

	低频	工频
输入电源电压	AC 220V±10%，50/60HZ
输出电压	AC 0~360V	AC 200V/10A AC 900V/2A AC 2500V/1A
输出电流	0~10A（RMS），峰值20A	AC 200A/10V
输出功率	0~3600VA	0~2500VA
电流测量误差	±（0.5%I+2个字）分辨力0.1mA
电压测量误差	±（0.5%U+2个字）分辨力10mV
一次电压测量范围	0~12V	0~12V
二次电压测量范围	2~360V	0~2500V
绕组电阻测量范围	0~200Ω
电阻测量	误差±（0.1%R+3 mΩ）分辨力1mΩ	误差±（0.5%R+3 mΩ）分辨力1mΩ
额定电流、额定负荷变比误差	1～5000时，误差±0.1% 5000以上时，误差±0.2%
额定电流、额定负荷相位误差	cosφ=0.8～1时，误差≦3分分辨率0.1分
工作条件	温度-20°C～50°C 湿度≤90%

CTC780BT互感器测试装置

发布时间：2019-07-24
