高精度高频罗氏线圈



高精度高频罗氏线圈



       高精度高频罗氏线圈，罗氏线圈也叫柔性电流探头，CWTXXXXAL系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度（典型值1%）等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。

一 . 主要特点：

    1.线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；

    2.近乎为零的干扰：在测量过程中，实际负载电流仅为几个皮亨；

    3.标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；

    4.USB供电接口设计，使用更加灵活方便；

    5.声光过流报警功能，更具人性化设计；

    6.探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求；

    7.探头环外径典型值3.8mm，耐压值高达10kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合；

    8.精度可达1% 。

二 . 实际应用：

    ① 测量电流中的谐波组成

    ② 检测高频正弦电流波形

    ③ 测量 50/60Hz 的微小电流

    ④ 测量正弦波中微小的相移

    ⑤ 测量脉冲电流； 半导体开关的电流

    ⑥ 测量加载在直流高电流中的交流电流；电容放电测试，纹波测量

    ⑦ 测量电流中的谐波组成；分布式电流监控

    ⑧ 测量三相供电系统中的信号电流和地线上的漏泄电流。电力母线监测

    ⑨ 监测谐波、功率以及电能质量

    ⑩ 大型电动机、泵、风机测试

    ⑪ IGBT、MOSFET 管电流测量

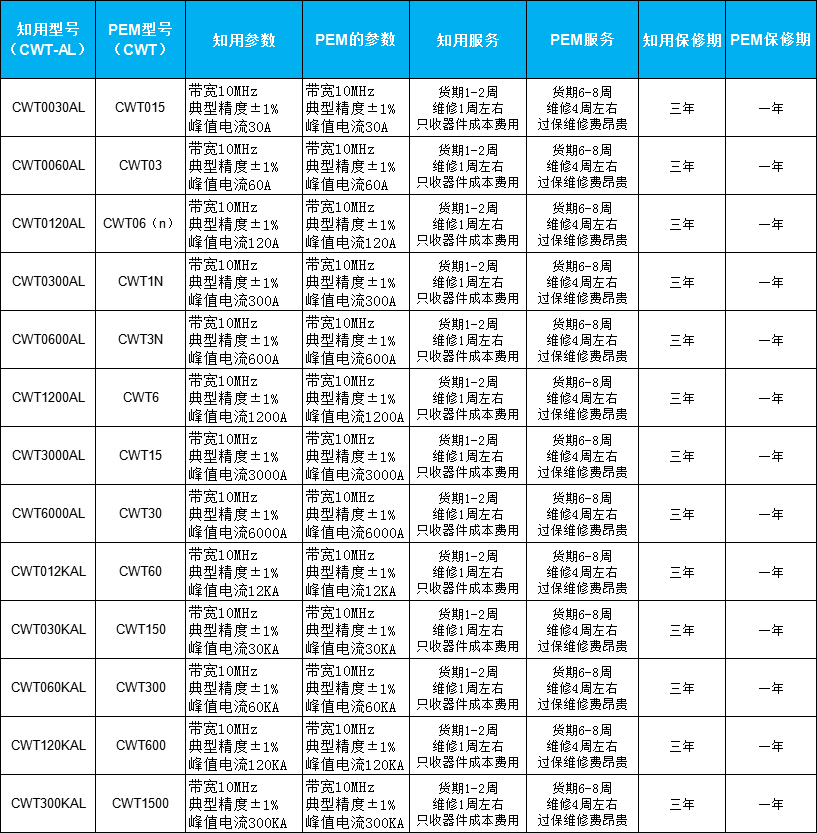

三. 国产柔性电流探头与进口的对比表

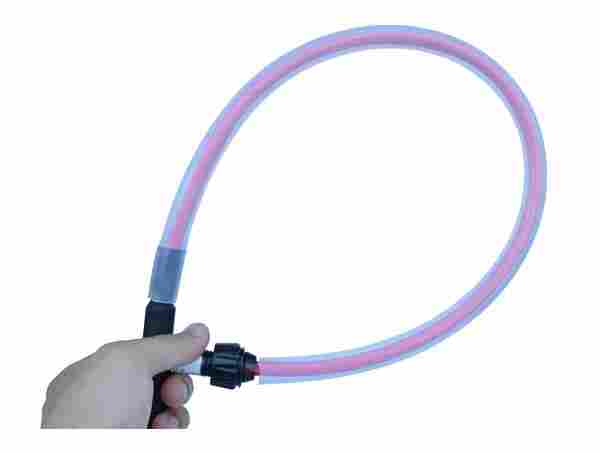

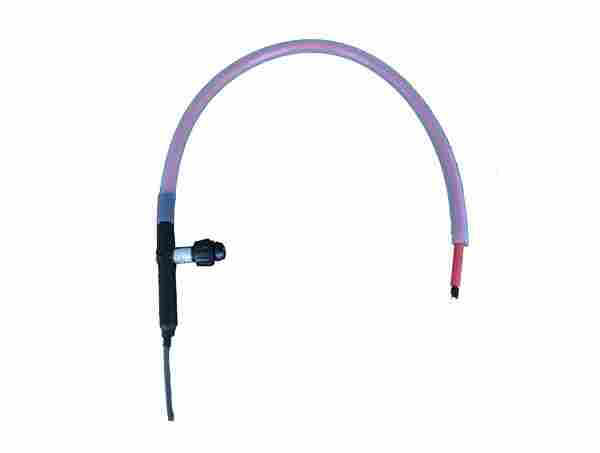

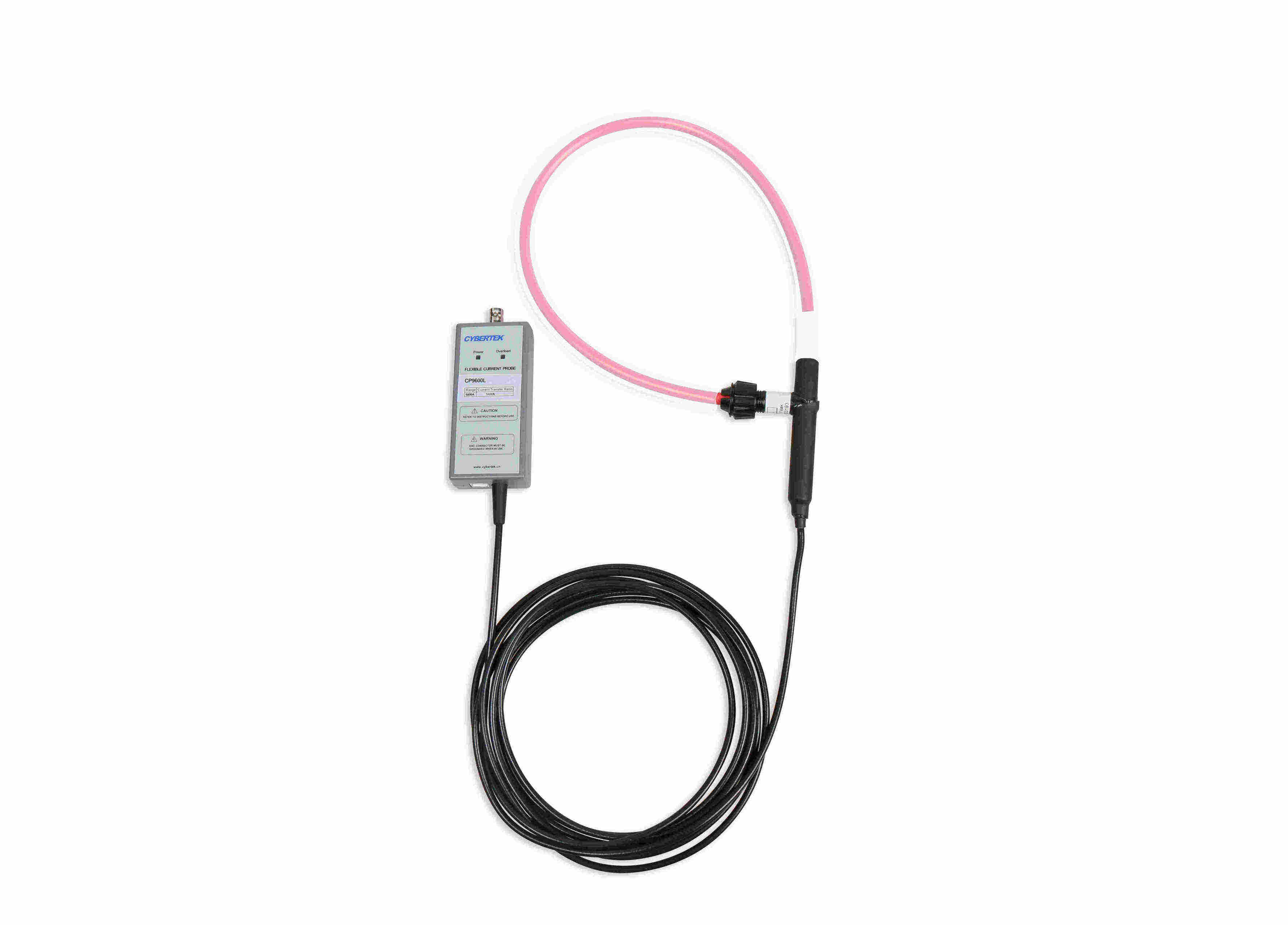

 四 . 实拍图
