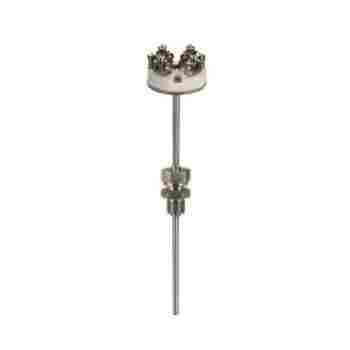

铠装热电偶简介
上海自动化仪表三厂WRK系列铠装热电偶是温度测量仪表中常用的测温元件，它可以直接测量各种工业生产过程中从0℃～1800℃范围内的液体、气体、蒸汽及固体表面的温度，并把温度信号转换成热电动势信号，通过二次仪表转换成被测介质的温度。在实际应用中热电偶有多种结构方式，但工作原理都是一样的，因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传等优点，所以在工业生产过程中得到极为广泛的运用。
铠装热电偶主要技术参数
◆测量范围：0-1800℃。
◆精度等级：Ⅰ级，Ⅱ级。
◆热电偶类别：铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍。
◆热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。
◆热电偶*小置入深度：应不小于其保护管外径的8~10倍（特殊产品例外）。
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa
◆执行标准：JB/T9238-1999
热电偶工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。
铠装热电偶使用选型
WR系列铠装热电偶使用选型：
|
W |
R |
3 |
K |
- |
6 |
7 |
8 |
9 |
|
|
W |
温度仪表 |
||||||||
|
R |
热电偶 |
||||||||
|
3 测温元件材料
|
N：镍铬—镍硅（K分度） E：镍铬—铜镍（E分度） C：铜—铜镍（T分度） |
||||||||
|
K |
铠装式 |
||||||||
|
-
|
|||||||||
|
6 安装固定 形式
|
1：无固定装置式 2：固定卡套螺纹(或固定螺纹式) 3：可动卡套螺纹 4：固定卡套法兰式 5：可动卡套法兰式 |
||||||||
|
7 接线盒形式
|
0：简易式 2：防溅式 3：防水式 8：手柄式或小接线盒式 9：补偿导线式 |
||||||||
|
8 工作端形式
|
1：绝缘式 2：接壳式
7：接壳式（针对手柄式） |
||||||||
|
9 多对式
|
3：3对 4：4对 5：5对 6：6对 7：7对 |
||||||||
