实用费斯托带导向的气缸DFM-16-10-P-A-KF
实例:
通过使用寿命比率 q 可以确定使用寿命所受的影响，即与规定参考使用寿命的偏差：
假设:
参考使用寿命 = 10000 km
所需使用寿命 = 3000 km
图表给出的负载比较系数 fv 为 1.5。这意味着，许用负载*可达150%。
导轨的使用寿命取决于负载。
为大致给出导轨的使用寿命，以下图表图绘出了负载比较系数 fv与使用寿命比率 q 的关系。
这些数值仅为理论值。对于比较系数 fv 大于 1.5 的情况，
Lb = 导向杆气缸的移动负载重心
LLoad = 有效负载重心
Lb_total = 整个移动负载的重心
如图所示，长度应有正负号:
Lb_total > 0 = 移动负载重心位于有效负载一侧
Lb_total < 0 = 移动负载重心位于导轨一侧
从工作负载到连接板的重力中心距 50 mm

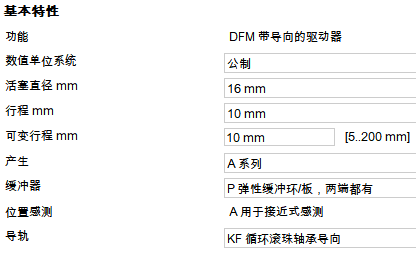

产品特性：
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 0 - 无腐蚀影响
环境温度 -5 ... 60 °C
在终端位置的冲击能量 0.15 Nm
行程 10 mm
活塞直径 16 mm
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
导向 循环滚珠轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 2 ... 10 bar
*速度 0.8 m/s
工作模式 双作用
实用费斯托带导向的气缸DFM-16-10-P-A-KF
