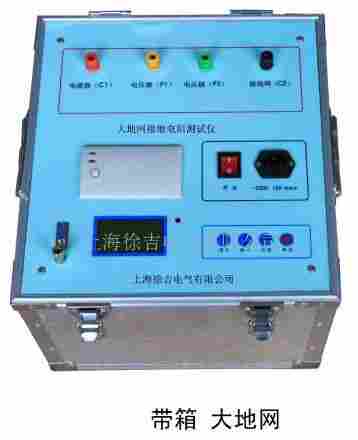

ERDW-III大型地网接地电阻测试仪

大型地网接地电阻测试仪采用电压电流法测量地网的接地电阻值，布线方式采用三极法。DWR-II大型地网接地电阻测试仪具有重量轻、操作简便、中文显示、菜单操作等特点，既减轻了测试人员的工作强度，又降低了试验成本。

大型地网接地电阻测试仪在一次测量过程中采用异频多电源进行测量，计算机控制电源的输出频率并通过计算机数据采集和数据处理，消除了测量引线线间的干扰音响。本仪器还采用硬件滤波技术及软件滤波技术来降低工频干扰给测量结果带来的误差，进一步提高了信噪比，使得仪器测量结果更加稳定可靠。

◆

◆ 输出电流有效值:1.0A

◆ *大输出电压:100V

◆ 测量线要求:电流线≥1.5mm

电压线≥0.8mm

◆ 供电电源:AC220V±10%，50Hz

◆ 外形尺寸:420*320*195

◆ 仪器重量:6Kg

◆ 测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差仅为5Hz，使用45Hz和55Hz两种频率进行测量。

◆ 抗干扰能力强。大型地网接地电阻测试仪采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。在10V工频干扰下仍能保证1%精度。

◆ 精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

◆ 功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。

◆ 可测量现场干扰，方便用户估计测量误差。

◆ 操作简单。全中文菜单式操作，直接显示出测量结果。

◆ 可保存50组测量数据，且自带微型打印机可现场打印测量结果。

◆ 布线劳动量小，无需大电流线。

◆ 大型地网接地电阻测试仪体积小、重量轻，方便携带。
