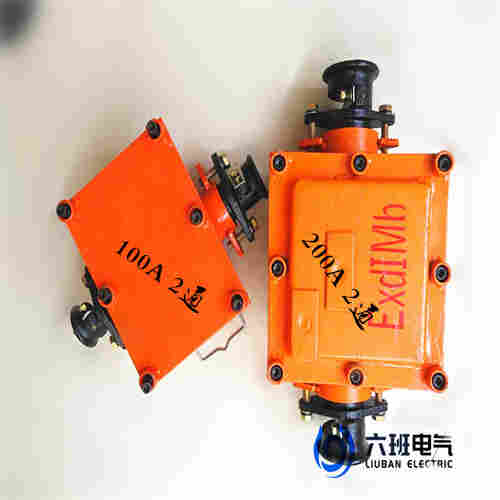

六班电气BHD2系列矿用隔爆型低压电缆接线盒(以下简称接线盒)主要由隔爆外壳(壳体、盖)、绝缘接线座、电缆引入装置及内外接地装置等组成;
隔爆外壳采用Q235A钢板,用二氧化碳气体保护焊自动焊接而成,焊缝饱满平整,上盖采用螺栓压接形式,两侧为电源引线端; 壳体内设有陶瓷接线柱,陶瓷表面上釉,具有优良的电气绝缘性能和机械性能; 接线柱上有压板或接线卡爪将电缆头压紧,接触电阻小,稳定可靠。
适用于有瓦斯及煤矿危险的煤矿井下，供电压660V的交流50HZ、电流至25，40，100，200，400A的线路上，作为连接和分支动力电缆之用。
低压接线盒型号:
BHD2-100/660(380)-2G BHD2-100/660(380)-3G BHD2-100/660(380)-4G
BHD2-200/1140（660）-2G BHD2-200/1140（660）-3G BHD2-200/1140（660）-4G
BHD2-25/660（380）-2T BHD2-25/660（380）-3T BHD2-25/660（380）-4T
BHD2-40/660（380）-2T BHD2-40/660（380）-3T BHD2-40/660（380）-4T
BHD2-400/1140（660）-2G BHD2-400/1140（660）-3G BHD2-400/1140（660）-4G
使用条件
接线盒在下列条件下能正常工作:
a) 环境气压:86kPa~110kPa;
b) 环境温度-20℃~+40℃;
c) 空气相对湿度不大于95%(+25℃时);
d)具有甲烷易爆性气体混合物的煤矿井下;
e) 无显著摇动和剧烈冲击振动的环境;
f) 在无破坏绝缘的气体或蒸汽的环境中;
g) 能防止滴水的地方;
h) 污染等级:3级;
i) 安装类别:Ⅲ。
产品型式
接线盒的防爆型式为矿用隔爆型,防爆标志为“ExdIMb”。
结构特征
接线盒为方形结构,采用上下开盖形式。主要由上盖(含标牌、提手)、壳腔、陶瓷接线柱、内外接地装置、电缆引入装置等部分组成。接线盒外表喷涂黄色(1140V、660V产品)或黑色(660V、380V产品)磁漆,整体简洁美观。
安装使用
a) 接线盒的安装必须在切断电源后进行!
b) 安装前务必确认实际电源电压、工作电流不大于接线盒的额定工作电压和额定工作电流,否则不可安装使用。
c) 电缆与接线盒的安装工作可在井上进行,也可在井下进行,安装应首先对电缆仔细进行检查,其护套应完整无损,芯线应没有潮气侵入。查看接线盒的外壳是否有破损,标志牌,警告牌及紧固件是否完整。如果一切正常,拆掉上盖,卸去接线柱上的螺栓、压板,然后进行电缆的安装。
d) 内部电缆引接时应合理处理裸露线头,并全部压入翼形垫圈或压板内,裸露线不得刺出,以保证各不同电位间的电气间隙和爬电距离符合标准要求。
e) 电缆安装完成后,确认各隔爆面完好无损,再装好密封圈、挡圈、压盘、压线板,*盖上上盖,紧固好螺栓。
f) 安装完的接线盒各隔爆面的隔爆间隙不得大于0.4mm,否则不得下井使用。
售后服务与信息反馈
在产品质量保证期内,凡属产品质量问题,本公司负责免费维修或退换。
任何有关产品的问题,可随时向六班电气厂家咨询
