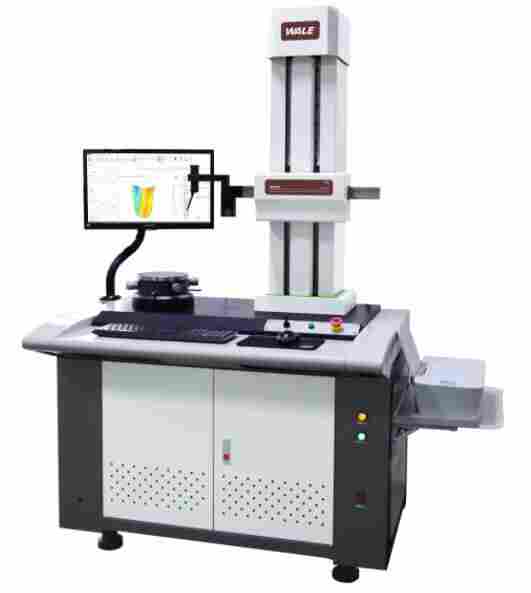

RS2600系列圆柱度仪采用进口的数据采集元器件，使得精度更稳定、准 确。研发的RS测量软件，采用多要素测量、评定方式与进口相同。在功能和使用上采用高度集成的自动化配置，为客户提供更高效率、更高精度的测量方案。
测量功能
圆柱度功能：2-15个截面，3种评价方式
圆柱度评估的参考基准：LSCY、MZCY、MICY、MCCY、OSCY
圆度评估参考圆：LSC、MZC、MIC、MCC
直线度：垂直方向
跳动：径向单跳动，径向全跳动，轴向单跳动
同轴度：轴元素
锥度：直径变化在传感器量程范围内
测量波段
1-15upr, l-50upr, l-150upr，1-250upr,l-500upr,15-100upr,15-500upr,2-15upr，自定义
| 规格号 | 参数 |
| 回转精度 | (0.025+6H/10000)μm |
| 轴承类型 | 空⽓轴承/摩擦轴承 |
| 总线⼤测量外径 | 280mm |
| ⽴柱⾼度 | 320mm/480mm |
| 项目 | RS2600L4 | RS2600M4 | ||
| 旋转工作台 | 轴承类型 | 气浮/摩擦轴承 | ||
| 旋转精度 | (0.025+6H/10000)μm/(0.06+4H/10000)μm | |||
| 旋转速度 | 4,6,8,10rpm | |||
| 工作台有效直径 | 180mm | |||
| 台面总线大承重 | 25kg/10kg | |||
| 总线大工件直径（回转直径） | 560mm | |||
| 总线大测量直径 |
280mm
|
|||
| 垂直轴（Z轴） | 垂直移动 | 320mm | 480mm | |
| 垂直移动方式 | 电动 | |||
| 总线大检测深度 | 100mm(总线小内径：30mm) | |||
| 立柱直线度 | 0.3μm/100mm | |||
| 水平臂（R轴） | 水平移动 | 165mm | ||
| 水平移动方式 | 电动 | |||
| 突出量 | 25mm | |||
| 检测器 | 采集器件 | 圆光栅 | ||
| 圆周采样点数 | 14400点 | |||
| 传感器类型 | 电感传感器 | |||
| 传感器量程 | ±300μm | |||
| 传感器分辨率 | 总线高0.01μm | |||
| X向光栅 | 高精度光栅传感器（分辨率0.5μm/） | |||
| Z向光栅 | 高精度光栅传感器（分辨率0.5μm/） | |||
成都祺锋科技有限公司提供齐全的测量检测设备：三坐标测量仪、轮廓度测量仪、圆度测量仪、圆柱度测量仪、台式粗糙度测量仪、粗糙度轮廓仪一体机、二次元影像测量仪等。
