VRTP+I VRTP+IEL

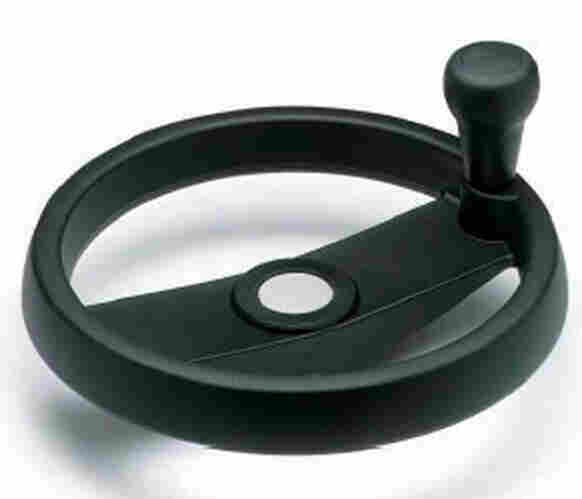

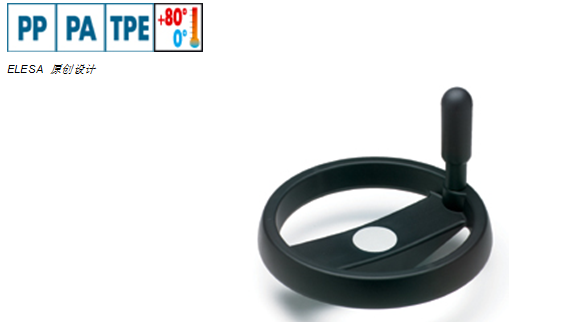

带旋转手柄的轮辐手轮

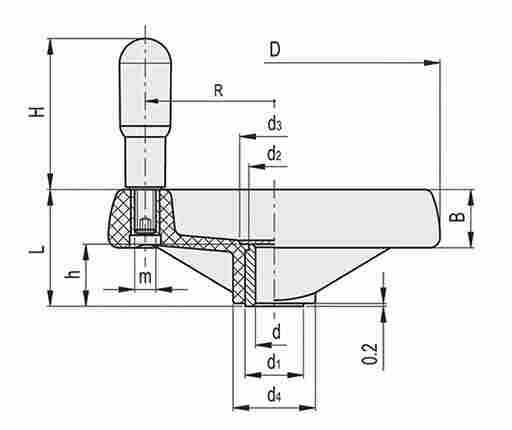

VRTP+I

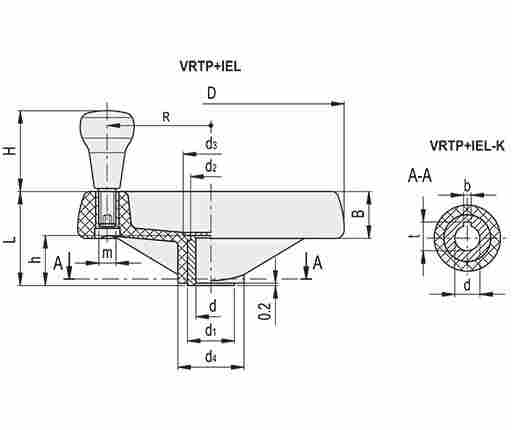

VRTP+IEL
|
标准件 |
主尺寸 |
孔径 |
手柄 |
C # |
L # |
重量 |
||||||||||
|
代码 |
说明 |
D |
L |
B |
d1 |
d2 |
d3 |
d4 |
d H7 |
h |
H |
m |
R |
[Nm] |
[J] |
g |
|
VRTP.80+I A-8 |
80 |
35 |
18 |
18 |
16 |
20.5 |
25 |
8 |
17 |
45 |
M6 |
29 |
32 |
5 |
104 |
|
|
VRTP.80+I A-10 |
80 |
35 |
18 |
18 |
16 |
20.5 |
25 |
10 |
17 |
45 |
M6 |
29 |
32 |
5 |
100 |
|
|
VRTP.100+I A-8 |
99 |
37 |
20 |
18 |
16 |
20.5 |
25.5 |
8 |
17 |
60 |
M6 |
37 |
54 |
7 |
150 |
|
|
VRTP.100+I A-10 |
99 |
37 |
20 |
18 |
16 |
20.5 |
25.5 |
10 |
17 |
60 |
M6 |
37 |
54 |
7 |
145 |
|
|
VRTP.100+I A-12 |
99 |
37 |
20 |
18 |
16 |
20.5 |
25.5 |
12 |
17 |
60 |
M6 |
37 |
54 |
7 |
140 |
|
|
VRTP.125+I A-8 |
125 |
44 |
22 |
22 |
20 |
26 |
31 |
8 |
22 |
65 |
M8 |
48 |
94 |
10 |
250 |
|
|
VRTP.125+I A-12 |
125 |
44 |
22 |
22 |
20 |
26 |
31 |
12 |
22 |
65 |
M8 |
48 |
94 |
10 |
245 |
|
|
VRTP.125+I A-14 |
125 |
44 |
22 |
22 |
20 |
26 |
31 |
14 |
22 |
65 |
M8 |
48 |
94 |
10 |
240 |
|
|
VRTP.160+I A-8 |
160 |
51 |
25 |
26 |
24 |
31 |
40 |
8 |
27 |
73 |
M8 |
65 |
185 |
15 |
363 |
|
|
VRTP.160+I A-14 |
160 |
51 |
25 |
26 |
24 |
31 |
40 |
14 |
27 |
73 |
M8 |
65 |
185 |
15 |
356 |
|
|
VRTP.160+I A-16 |
160 |
51 |
25 |
26 |
24 |
31 |
40 |
16 |
27 |
73 |
M8 |
65 |
185 |
15 |
339 |
|
|
VRTP.200+I A-8 |
200 |
61 |
28 |
30 |
28 |
36 |
48.5 |
8 |
34 |
80 |
M8 |
84 |
300 |
24 |
579 |
|
|
VRTP.200+I A-16 |
200 |
61 |
28 |
30 |
28 |
36 |
48.5 |
16 |
34 |
80 |
M8 |
84 |
300 |
24 |
552 |
|
|
VRTP.200+I A-20 |
200 |
61 |
28 |
30 |
28 |
36 |
48.5 |
20 |
34 |
80 |
M8 |
84 |
300 |
24 |
525 |
|
|
VRTP.250+I A-20 |
250 |
69 |
32 |
35 |
33 |
44 |
58 |
20 |
38 |
90 |
M10 |
105 |
420 |
28 |
904 |
|
|
VRTP.250+I A-24 |
250 |
69 |
32 |
35 |
33 |
44 |
58 |
24 |
38 |
90 |
M10 |
105 |
420 |
28 |
888 |
|
|
VRTP.300+I A-20 |
300 |
78 |
35.5 |
40 |
37 |
52 |
66 |
20 |
43 |
90 |
M10 |
127 |
480 |
36 |
1050 |
|
|
VRTP.300+I A-26 |
300 |
78 |
35.5 |
40 |
37 |
52 |
66 |
26 |
43 |
90 |
M10 |
123 |
480 |
36 |
1111 |
|
|
VRTP.375+I A-26 |
375 |
87 |
39 |
35 |
33 |
70 |
81 |
26 |
43 |
90 |
M10 |
160 |
380 |
55 |
1240 |
|
|
VRTP.250+IEL A-20 |
250 |
69 |
32 |
35 |
33 |
44 |
58 |
20 |
38 |
65 |
M10 |
105 |
420 |
28 |
914 |
|
|
VRTP.250+IEL A-24 |
250 |
69 |
32 |
35 |
33 |
44 |
58 |
24 |
38 |
65 |
M10 |
105 |
420 |
28 |
818 |
|
|
VRTP.300+IEL A-20 |
300 |
78 |
35.5 |
40 |
37 |
52 |
66 |
20 |
43 |
65 |
M10 |
127 |
480 |
36 |
1060 |
|
|
VRTP.300+IEL A-26 |
300 |
78 |
35.5 |
40 |
37 |
52 |
66 |
26 |
43 |
65 |
M10 |
127 |
480 |
36 |
1121 |
|
|
VRTP.375+IEL A-26 |
375 |
87 |
39 |
35 |
33 |
70 |
81 |
26 |
43 |
65 |
M10 |
160 |
380 |
55 |
1260 |
|
|
代码 |
说明 |
Boss cap for |
|
ECB.T2-* |
VRTP.125 |
|
|
ECB.T3-* |
VRTP.160 |
|
|
ECB.T4-* |
VRTP.200 |
技术信息
材料
高弹性聚丙烯基 (PP) 高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑色，亚光饰面。
轮毂帽
阳极氧化铝自粘式前板。
VRTP.375：覆有聚酯片基高科技聚合体 (PBT)，RAL 7035灰色，光亮饰面。随货供应，压入式装配，通过按压外缘拆卸（ELESA原创设计）。
标准型号
钢毂，黑色氧化处理，H7公差铰孔。
- VRTP+I：I.621+x旋转手柄（参见038产品目录，397页），材料为聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。
- VRTP+IEL：IEL.+x-SOFT旋转手柄，材料为覆有“软触式”热塑性弹性体 (TPE) 高科技聚合体，黑色，亚光饰面。
可按需提供以下附件
- GN 184轴向定位垫圈（参见038产品目录，631页）。
- VRTP.125、VRTP.160和VRTP.200手轮可配置轮毂帽，可选择任意一种Ergostyle颜色（如表所示）。
可按需提供以下特殊型号
带孔和键槽的轮毂，符合DIN 6885/1 P9规定的公差要求（参见038产品目录，A17页）。
订购带键槽的手轮时需要在代码和描述上增加索引-K（如78421-R-K VRTP.80+I A-8-K）。
