GN 113.5

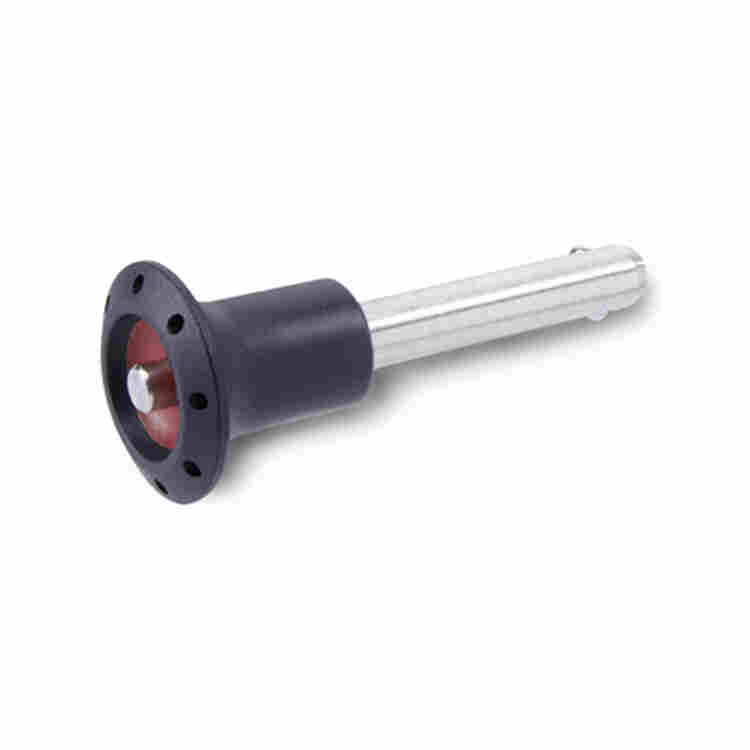

不锈钢滚珠锁销，不锈钢，带塑料捏手

德国原装进口快锁插销GN 113.5 GN 113.6不锈钢滚珠锁销，不锈钢，带塑料捏手

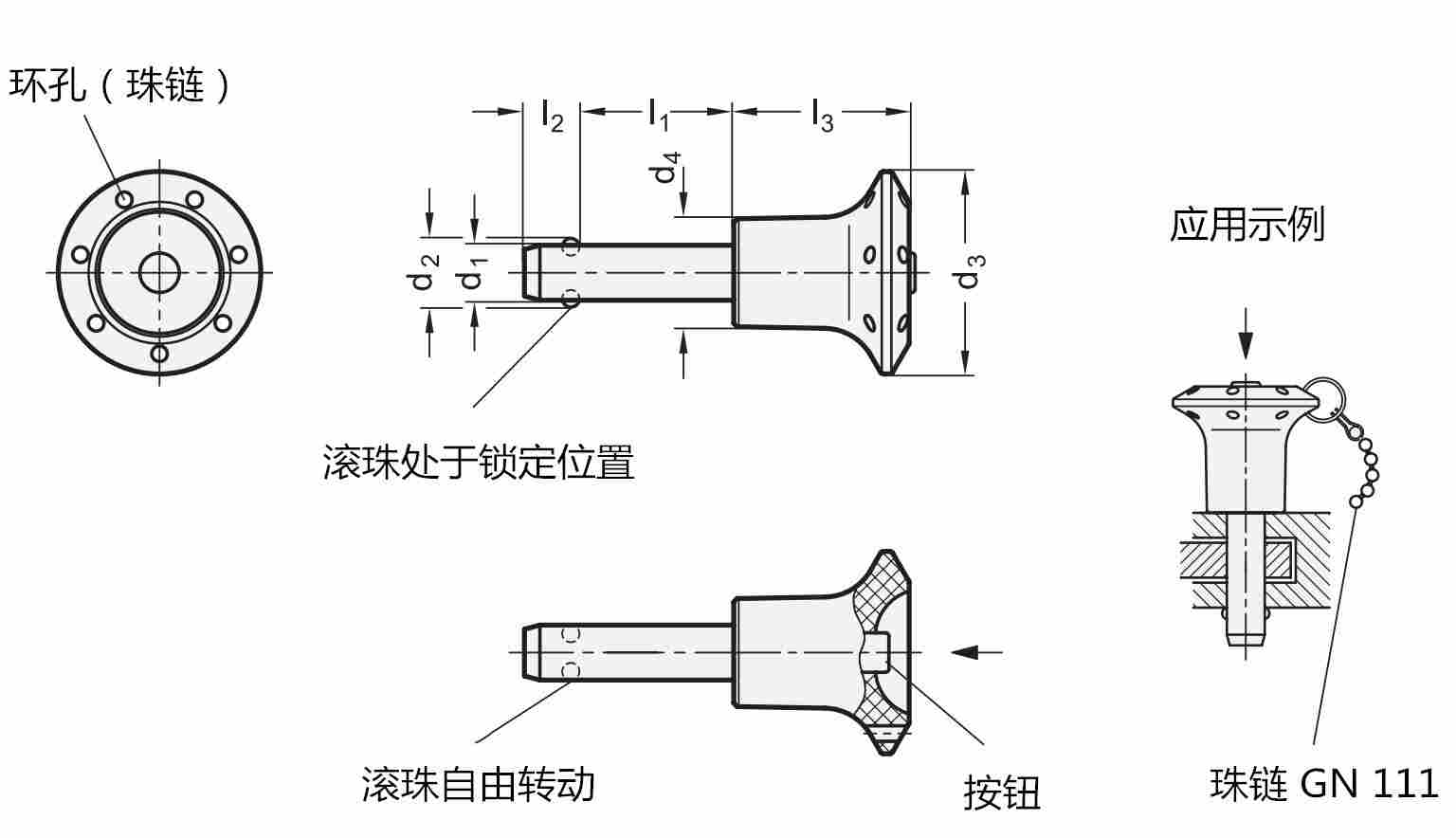

标准件		主尺寸							定位孔	双向剪切力 kN ≈	重量
物料号	型号	d1 -0.04/-0.08	l1 +0.6	d2	d3	d4	l2 ±0.2	l3 -0.2	定位孔	双向剪切力 kN ≈	g
800238	GN 113.5-5-10	5	10	5.5	30	16	6	26	5	14	17
800239	GN 113.5-5-15	5	15	5.5	30	16	6	26	5	14	18
800240	GN 113.5-5-20	5	20	5.5	30	16	6	26	5	14	19
800241	GN 113.5-5-25	5	25	5.5	30	16	6	26	5	14	20
800242	GN 113.5-5-30	5	30	5.5	30	16	6	26	5	14	20
800243	GN 113.5-6-10	6	10	7	30	16	7.1	26	6	21	19
800244	GN 113.5-6-15	6	15	7	30	16	7.1	26	6	21	19
800245	GN 113.5-6-20	6	20	7	30	16	7.1	26	6	21	20
800246	GN 113.5-6-25	6	25	7	30	16	7.1	26	6	21	21
800247	GN 113.5-6-30	6	30	7	30	16	7.1	26	6	21	23
800248	GN 113.5-6-35	6	35	7	30	16	7.1	26	6	21	25
800249	GN 113.5-6-40	6	40	7	30	16	7.1	26	6	21	25
800250	GN 113.5-6-45	6	45	7	30	16	7.1	26	6	21	26
800251	GN 113.5-6-50	6	50	7	30	16	7.1	26	6	21	25
800252	GN 113.5-8-20	8	20	9.5	35	19	8.2	32.5	8	38	42
800253	GN 113.5-8-25	8	25	9.5	35	19	8.2	32.5	8	38	44
800254	GN 113.5-8-30	8	30	9.5	35	19	8.2	32.5	8	38	46
800255	GN 113.5-8-35	8	35	9.5	35	19	8.2	32.5	8	38	48
800256	GN 113.5-8-40	8	40	9.5	35	19	8.2	32.5	8	38	51
800257	GN 113.5-8-45	8	45	9.5	35	19	8.2	32.5	8	38	52
800258	GN 113.5-8-50	8	50	9.5	35	19	8.2	32.5	8	38	54
800213	GN 113.5-10-20	10	20	12	35	19	9.6	32.5	10	60	49
800214	GN 113.5-10-25	10	25	12	35	19	9.6	32.5	10	60	52
800215	GN 113.5-10-30	10	30	12	35	19	9.6	32.5	10	60	55
800216	GN 113.5-10-35	10	35	12	35	19	9.6	32.5	10	60	58
800217	GN 113.5-10-40	10	40	12	35	19	9.6	32.5	10	60	62
800218	GN 113.5-10-45	10	45	12	35	19	9.6	32.5	10	60	64
800219	GN 113.5-10-50	10	50	12	35	19	9.6	32.5	10	60	68
800220	GN 113.5-10-60	10	60	12	35	19	9.6	32.5	10	60	73
800221	GN 113.5-12-25	12	25	14.5	42	25	10.6	39	12	87	100
800222	GN 113.5-12-30	12	30	14.5	42	25	10.6	39	12	87	104
800223	GN 113.5-12-35	12	35	14.5	42	25	10.6	39	12	87	108
800224	GN 113.5-12-40	12	40	14.5	42	25	10.6	39	12	87	113
800225	GN 113.5-12-45	12	45	14.5	42	25	10.6	39	12	87	117
800226	GN 113.5-12-50	12	50	14.5	42	25	10.6	39	12	87	121
800227	GN 113.5-12-60	12	60	14.5	42	25	10.6	39	12	87	129
800228	GN 113.5-12-70	12	70	14.5	42	25	10.6	39	12	87	138
800229	GN 113.5-12-80	12	80	14.5	42	25	10.6	39	12	87	148
800230	GN 113.5-16-30	16	30	19	42	25	14	39	16	155	136
800231	GN 113.5-16-35	16	35	19	42	25	14	39	16	155	143
800232	GN 113.5-16-40	16	40	19	42	25	14	39	16	155	151
800233	GN 113.5-16-45	16	45	19	42	25	14	39	16	155	158
800234	GN 113.5-16-50	16	50	19	42	25	14	39	16	155	167
800235	GN 113.5-16-60	16	60	19	42	25	14	39	16	155	183
800236	GN 113.5-16-70	16	70	19	42	25	14	39	16	155	198
800237	GN 113.5-16-80	16	80	19	42	25	14	39	16	155	213

标准件		主尺寸							定位孔 H11	双向剪切力 kN ≈	重量
物料号	型号	d1 -0.04/-0.08	l1 +0.6	d2	d3	d4	l2 ±0.2	l3 -0.2	定位孔 H11	双向剪切力 kN ≈	g
800284	GN 113.6-5-10	5	10	5.5	30	16	6	26	5	24	17
800285	GN 113.6-5-15	5	15	5.5	30	16	6	26	5	24	18
800286	GN 113.6-5-20	5	20	5.5	30	16	6	26	5	24	19
800287	GN 113.6-5-25	5	25	5.5	30	16	6	26	5	24	20
800288	GN 113.6-5-30	5	30	5.5	30	16	6	26	5	24	20
800289	GN 113.6-6-10	6	10	7	30	16	7.1	26	6	35	19
800290	GN 113.6-6-15	6	15	7	30	16	7.1	26	6	35	20
800291	GN 113.6-6-20	6	20	7	30	16	7.1	26	6	35	21
800292	GN 113.6-6-25	6	25	7	30	16	7.1	26	6	35	21
800293	GN 113.6-6-30	6	30	7	30	16	7.1	26	6	35	22
800294	GN 113.6-6-35	6	35	7	30	16	7.1	26	6	35	23
800295	GN 113.6-6-40	6	40	7	30	16	7.1	26	6	35	24
800296	GN 113.6-6-45	6	45	7	30	16	7.1	26	6	35	26
800297	GN 113.6-6-50	6	50	7	30	16	7.1	26	6	35	26
800298	GN 113.6-8-20	8	20	9.5	35	19	8.2	32.5	8	63	42
800299	GN 113.6-8-25	8	25	9.5	35	19	8.2	32.5	8	63	44
800300	GN 113.6-8-30	8	30	9.5	35	19	8.2	32.5	8	63	46
800301	GN 113.6-8-35	8	35	9.5	35	19	8.2	32.5	8	63	48
800302	GN 113.6-8-40	8	40	9.5	35	19	8.2	32.5	8	63	50
800303	GN 113.6-8-45	8	45	9.5	35	19	8.2	32.5	8	63	52
800304	GN 113.6-8-50	8	50	9.5	35	19	8.2	32.5	8	63	54
800259	GN 113.6-10-20	10	20	12	35	19	9.6	32.5	10	100	49
800260	GN 113.6-10-25	10	25	12	35	19	9.6	32.5	10	100	52
800261	GN 113.6-10-30	10	30	12	35	19	9.6	32.5	10	100	55
800262	GN 113.6-10-35	10	35	12	35	19	9.6	32.5	10	100	58
800263	GN 113.6-10-40	10	40	12	35	19	9.6	32.5	10	100	60
800264	GN 113.6-10-45	10	45	12	35	19	9.6	32.5	10	100	63
800265	GN 113.6-10-50	10	50	12	35	19	9.6	32.5	10	100	67
800266	GN 113.6-10-60	10	60	12	35	19	9.6	32.5	10	100	72
800267	GN 113.6-12-25	12	25	14.5	42	25	10.6	39	12	144	98
800268	GN 113.6-12-30	12	30	14.5	42	25	10.6	39	12	144	103
800269	GN 113.6-12-35	12	35	14.5	42	25	10.6	39	12	144	107
800270	GN 113.6-12-40	12	40	14.5	42	25	10.6	39	12	144	112
800271	GN 113.6-12-45	12	45	14.5	42	25	10.6	39	12	144	115
800272	GN 113.6-12-50	12	50	14.5	42	25	10.6	39	12	144	120
800273	GN 113.6-12-60	12	60	14.5	42	25	10.6	39	12	144	129
800274	GN 113.6-12-70	12	70	14.5	42	25	10.6	39	12	144	137
800275	GN 113.6-12-80	12	80	14.5	42	25	10.6	39	12	144	145
800276	GN 113.6-16-30	16	30	19	42	25	14	39	16	257	135
800277	GN 113.6-16-35	16	35	19	42	25	14	39	16	257	143
800278	GN 113.6-16-40	16	40	19	42	25	14	39	16	257	149
800279	GN 113.6-16-45	16	45	19	42	25	14	39	16	257	157
800280	GN 113.6-16-50	16	50	19	42	25	14	39	16	257	166
800281	GN 113.6-16-60	16	60	19	42	25	14	39	16	257	180
800282	GN 113.6-16-70	16	70	19	42	25	14	39	16	257	196
800283	GN 113.6-16-80	16	80	19	42	25	14	39	16	257	211

销与按钮

AISI 303不锈钢。

捏手

聚酰胺基 (PA) 高科技聚合体，塑料，黑灰色/红色，耐高温达80°C。

滚珠

AISI 420C不锈钢。

弹簧

德国材料编号 .4565不锈钢。

可按需提供的附件

- 珠链 GN 111。

- 不锈钢珠链 GN 111.5。

- 挂缆 GN 111.2。

- 螺旋挂缆 GN 111.4。

特征及应用

GN 113.5不锈钢滚珠锁销适用于快速连接和固定各种零件或待加工工件，尤其适用于需要反复拆卸和重新安装的场合。
GN 113.5不锈钢滚珠锁销适用于轻载场合，销体能承受的应力较小。这与GN 113.6锁销相反。

使用说明

按压按钮，解锁两颗钢珠，松开按钮则重新锁定。
