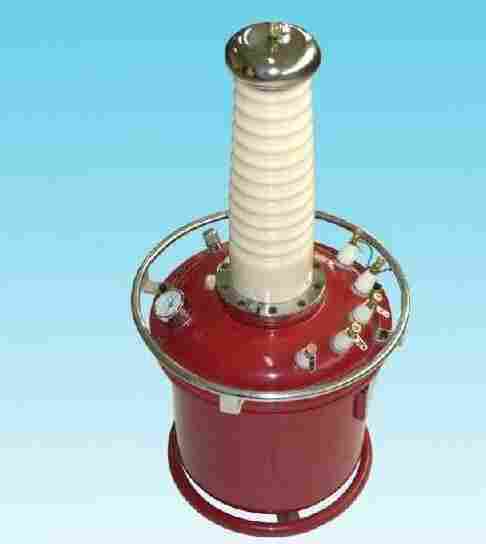

TQSB油浸式试验变压器品质保证

TQSB油浸式试验变压器概述：
TQSB系列轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TQSB系列轻型交直流高压试验变是在YDJ（G）系列试验变压器的基础上按照*标准《ZBK-41006-89》经过改进后而生产的一种*产品。

关键词：TQSB油浸式试验变压器品质保证，TQSB油浸式试验变压器，油浸式高压试验变压器

本系列产品具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

TQSB油浸式试验变压器技术参数：

型号	容量	高压电压（KV）		高压电流（mA）		低压输入		变比	温升℃
	（KVA）	AC	DC	AC	DC	电压（V）	电流（A）	高/仪	30分钟
TQSB				0					0
TQSB 3/50	3	50	70	60					0
TQSB 5/50	5	50	70	100					0
TQSB 10/50	10	50	70	200	50	200	50	500	10
TQSB 20/50	20	50	70	400	100
TQSB 30/50	30	50	70	600	100
TQSB 40/50	40	50	70	800	105	400	100	500	10
TQSB 50/50	50	50	70	1000	100	400	125	500	10
TQSB 10/100	10	100	140	100	50	400	25	1000	10
TQSB 20/100	20	100	140	200	100	400	50	1000	10
TQSB 30/100	30	100	140	300	100	400	75	1000	10
TQSB 40/100	40	100	140	400	100	400	100	1000	10
TQSB 50/100	50	100	140	500	100	400	125	1000	10
TQSB 20/100	20	150	210	133	100	400	50	1500	10
TQSB 30/100	30	150	210	200	100	400	75	1500	10
TQSB 40/100	40	150	210	267	100	400	100	1500	10
TQSB 50/100	50	150	210	333	100	400	125	1500	10
TQSB 100/150	100	150	210	667	150	400	250	1500	10

注：本系列产品中有200V的串级抽头，可二台或三台串级成交流100KV、150KV、200KV、300KV直流140 KV、210 KV、280 KV、420 KV、的高电压。并可根据用户需要在高压绕组抽出5-15 KV的中压抽头，供高压机作交流耐压试验。并可定制特殊规格的试验变压器。
