GN 471 GN 471.1
带旋转手柄的曲柄摇手
|
标准件 |
主尺寸 |
安装孔 |
手柄 |
重量 |
||||||||
|
说明 |

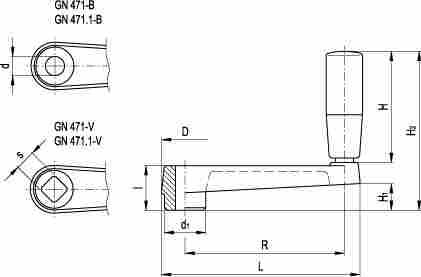

R |
L |
D |
d1 |
H1~ |
H2 |
d H7 |
s H11 |
l |
H |
Ø |
g |
|
64 |
82 |
22 |
19 |
11 |
65.5 |
10 |
- |
20 |
42.5 |
18 |
100 |
|
|
64 |
82 |
22 |
19 |
11 |
65.5 |
- |
10x10 |
20 |
42.5 |
18 |
97 |
|
|
80 |
102 |
26 |
23 |
14 |
80.5 |
10 |
- |
24 |
52.5 |
21 |
101 |
|
|
50 |
65 |
18 |
16 |
10 |
48.5 |
8 |
- |
18 |
28.5 |
14 |
60 |
|
|
80 |
102 |
26 |
23 |
14 |
80.5 |
- |
10x10 |
24 |
52.5 |
21 |
98 |
|
|
50 |
65 |
18 |
16 |
10 |
48.5 |
- |
8x8 |
18 |
28.5 |
14 |
58 |
|
|
100 |
125 |
30 |
27 |
17 |
99.5 |
12 |
- |
28 |
67.5 |
23 |
170 |
|
|
100 |
125 |
30 |
27 |
17 |
99.5 |
- |
12x12 |
28 |
67.5 |
23 |
167 |
|
|
125 |
154 |
35 |
32 |
22 |
122.5 |
14 |
- |
34 |
82.5 |
26 |
255 |
|
|
80 |
101 |
26 |
23 |
14 |
80.5 |
10 |
- |
24 |
52.5 |
21 |
101 |
|
|
125 |
154 |
35 |
32 |
22 |
122.5 |
- |
14x14 |
34 |
82.5 |
26 |
251 |
|
|
80 |
101 |
26 |
23 |
14 |
80.5 |
- |
10x10 |
24 |
52.5 |
21 |
98 |
|
|
160 |
191 |
39 |
35 |
26 |
126.5 |
17 |
- |
38 |
82.5 |
26 |
319 |
|
|
100 |
124 |
30 |
27 |
17 |
99.5 |
12 |
- |
28 |
67.5 |
23 |
170 |
|
|
160 |
191 |
39 |
35 |
26 |
126.5 |
- |
17x17 |
38 |
82.5 |
26 |
313 |
|
|
100 |
124 |
30 |
27 |
17 |
99.5 |
- |
12x12 |
28 |
67.5 |
23 |
167 |
|
GN 471：铸铝，带环氧树脂涂层。
GN 471.1：锌合金压铸件，带环氧树脂涂层。
RAL 9005黑色亚光纹理饰面。

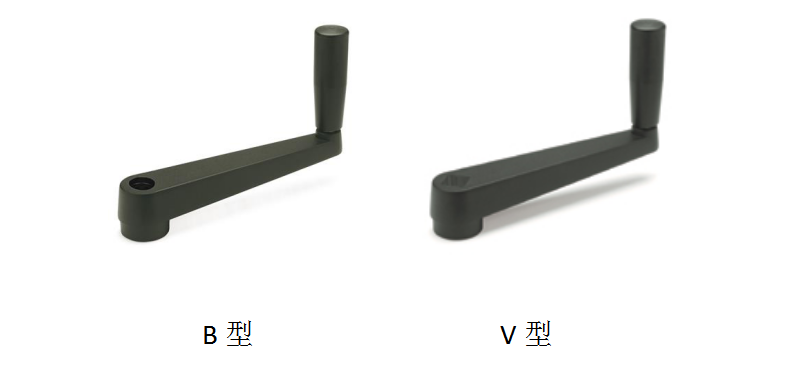

- B型= 轮毂，带H7铰制普通孔。
- V型= 轮毂，带符合H11规定公差及方形DIN 79详情（参见第A16页）的方形通孔。
可用埋头螺钉将GN471和GN471.1，请参见技术说明。
高弹性聚丙烯基（PP）高科技聚合体，黑色亚亮饰面。耐溶剂、油剂、油脂以及其它化学溶剂。
本产品有以下设计奖:
|
|
、
| 101051 | GN 471.1-100-B12 |
| 101052 | GN 471.1-100-V12 |
| 101053 | GN 471.1-50-B8 |
| 101054 | GN 471.1-50-V8 |
| 101055 | GN 471.1-64-B10 |
| 101056 | GN 471.1-64-V10 |
| 101057 | GN 471.1-80-B10 |
| 101058 | GN 471.1-80-V10 |
| 101059 | GN 471.3-100-B12 |
| 101060 | GN 471.3-100-V12 |
| 101061 | GN 471.3-125-B14 |
| 101062 | GN 471.3-125-V14 |
| 101063 | GN 471.3-160-B17 |
| 101064 | GN 471.3-160-V17 |
| 101065 | GN 471-100-B10 |
| 101066 | GN 471-100-B12 |
| 101067 | GN 471-100-V10 |
| 101068 | GN 471-100-V12 |
| 101069 | GN 471-125-B12 |
| 101070 | GN 471-125-B14 |
| 101071 | GN 471-125-K14 |
| 101072 | GN 471-125-V14 |
| 101073 | GN 471-160-B17 |
| 101074 | GN 471-160-V17 |
| 101075 | GN 471-80-B10 |
| 101076 | GN 471-80-V10 |
