德国原装进口 快锁插销 GN 113.3 GN 113.4 滚珠锁销 制动销

 GN 113.3 GN 113.4

滚珠锁销

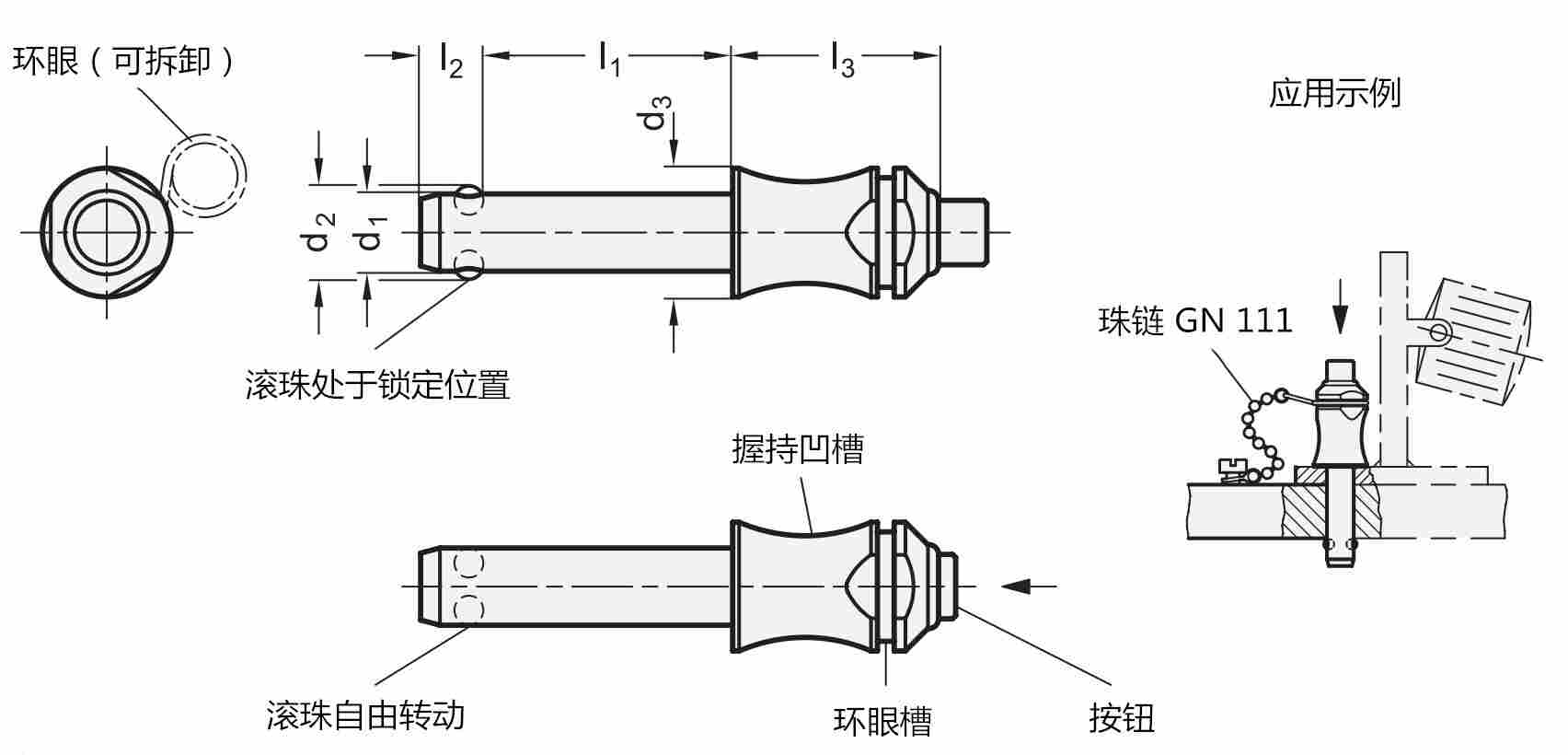

标准件		主尺寸						定位孔 H11	双面剪切力 [KN]	重量
物料号	型号	d1 -0.04/-0.08	l1 +0.6	d2	d3	l2 ±1	l3 +0.2			g
800192	GN 113.4-5-10	5	10	5.5	10	6	22	5	24	11
800193	GN 113.4-5-15	5	15	5.5	10	6	22	5	24	20
800194	GN 113.4-5-20	5	20	5.5	10	6	22	5	24	20
800195	GN 113.4-5-25	5	25	5.5	10	6	22	5	24	20
800196	GN 113.4-5-30	5	30	5.5	10	6	22	5	24	20
800197	GN 113.4-6-10	6	10	7	10	7	22	6	35	12
800198	GN 113.4-6-15	6	15	7	10	7	22	6	35	12
800199	GN 113.4-6-20	6	20	7	10	7	22	6	35	15
800200	GN 113.4-6-25	6	25	7	10	7	22	6	35	16
800201	GN 113.4-6-30	6	30	7	10	7	22	6	35	16
800202	GN 113.4-6-35	6	35	7	10	7	22	6	35	20
800203	GN 113.4-6-40	6	40	7	10	7	22	6	35	20
800204	GN 113.4-6-45	6	45	7	10	7	22	6	35	35
800205	GN 113.4-6-50	6	50	7	10	7	22	6	35	35
800206	GN 113.4-8-20	8	20	9.5	14	8.2	27	8	63	35
800207	GN 113.4-8-25	8	25	9.5	14	8.2	27	8	63	35
800208	GN 113.4-8-30	8	30	9.5	14	8.2	27	8	63	35
800209	GN 113.4-8-35	8	35	9.5	14	8.2	27	8	63	40
800210	GN 113.4-8-40	8	40	9.5	14	8.2	27	8	63	40
800211	GN 113.4-8-45	8	45	9.5	14	8.2	27	8	63	40
800212	GN 113.4-8-50	8	50	9.5	14	8.2	27	8	63	40
800163	GN 113.4-10-20	10	20	12	14	9.6	27	10	100	40
800164	GN 113.4-10-25	10	25	12	14	9.6	27	10	100	40
800165	GN 113.4-10-30	10	30	12	14	9.6	27	10	100	40
800166	GN 113.4-10-35	10	35	12	14	9.6	27	10	100	50
800167	GN 113.4-10-40	10	40	12	14	9.6	27	10	100	50
800168	GN 113.4-10-45	10	45	12	14	9.6	27	10	100	50
800169	GN 113.4-10-50	10	50	12	14	9.6	27	10	100	60
800170	GN 113.4-10-60	10	60	12	14	9.6	27	10	100	60
800171	GN 113.4-12-25	12	25	14.5	20	10.6	32	12	144	80
800172	GN 113.4-12-30	12	30	14.5	20	10.6	32	12	144	88
800173	GN 113.4-12-35	12	35	14.5	20	10.6	32	12	144	90
800174	GN 113.4-12-40	12	40	14.5	20	10.6	32	12	144	90
800175	GN 113.4-12-45	12	45	14.5	20	10.6	32	12	144	110
800176	GN 113.4-12-50	12	50	14.5	20	10.6	32	12	144	110
800177	GN 113.4-12-60	12	60	14.5	20	10.6	32	12	144	120
800178	GN 113.4-12-70	12	70	14.5	20	10.6	32	12	144	120
800179	GN 113.4-12-80	12	80	14.5	20	10.6	32	12	144	140
800180	GN 113.4-16-30	16	30	19	20	14	32	16	257	120
800181	GN 113.4-16-35	16	35	19	20	14	32	16	257	120
800182	GN 113.4-16-40	16	40	19	20	14	32	16	257	134
800183	GN 113.4-16-45	16	45	19	20	14	32	16	257	140
800184	GN 113.4-16-50	16	50	19	20	14	32	16	257	160
800185	GN 113.4-16-60	16	60	19	20	14	32	16	257	160
800186	GN 113.4-16-70	16	70	19	20	14	32	16	257	179
800187	GN 113.4-16-80	16	80	19	20	14	32	16	257	200
800190	GN 113.4-20-60	20	60	25	28	20.5	39	20	403	319
800191	GN 113.4-20-80	20	80	25	28	20.5	39	20	403	400
800188	GN 113.4-20-100	20	100	25	28	20.5	39	20	403	420
800189	GN 113.4-20-120	20	120	25	28	20.5	39	20	403	440

销与按钮

AISI 303不锈钢。

滚珠

AISI 420C不锈钢。

弹簧

AISI 631不锈钢。

圆柱形本体

带用于安装金属环的凹槽，以便使握持更加牢固。

*工作温度

250°C。

可按需提供以下附件

- 珠链 GN 111。

- 不锈钢珠链 GN 111.5。

- 挂缆 GN 111.2。

- 螺旋挂缆 GN 111.4。

特征及应用

GN 113.3型滚珠锁销未装捏手，故其外形紧凑、尺寸小巧，可在有限的空间内使用。
GN 113.3型滚珠锁销适用于快速固定或连接待加工部件，尤其适用于需要反复拆卸和重新安装的元件。
AISI 303不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的滚珠锁销。

使用说明

通过按压按钮，可松开两颗滚珠，就可以拔出或插入该销。
