原装进口 GN 817 分度销销头伸出长度可以选择-南京耐思特机电设备有限公司

GN 817

分度销

说明

d_{1 -0.02/-0.04}

l_{1 min.}

d₂

d₃

d₄

d₅

k

l₂

l₃

l₄

l₅

l₆

A/F

GN 817-4-4-B

4

4

M8x1

16

-

-

14

35

16

5

-

-

10

GN 817-4-6-B

4

6

M8x1

16

-

-

14

35

16

5

-

-

10

GN 817-5-5-B

5

5

M10x1

19

-

-

16

40

18

6

-

-

12

GN 817-5-8-B

5

8

M10x1

19

-

-

16

40

18

6

-

-

12

GN 817-6-6-B

6

6

M12x1.5

23

-

-

20

48

22

6

-

-

14

GN 817-6-9-B

6

9

M12x1.5

23

-

-

20

48

22

6

-

-

14

GN 817-8-8-B

8

8

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-8-12-B

8

12

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-10-12-B

10

12

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-12-15-B

12

15

M20x1.5

33

-

-

28.5

71.5

33

10

-

-

22

GN 817-16-20-B

16

20

M24x2

33

-

-

28.5

78.5

38

12

-

-

27

GN 817-4-4-BK

4

4

M8x1

16

-

-

14

35

16

5

-

-

10

GN 817-4-6-BK

4

6

M8x1

16

-

-

14

35

16

5

-

-

10

GN 817-5-5-BK

5

5

M10x1

19

-

-

16

40

18

6

-

-

12

GN 817-5-8-BK

5

8

M10x1

19

-

-

16

40

18

6

-

-

12

GN 817-6-6-BK

6

6

M12x1.5

23

-

-

20

48

22

6

-

-

14

GN 817-6-9-BK

6

9

M12x1.5

23

-

-

20

48

22

6

-

-

14

GN 817-8-8-BK

8

8

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-8-12-BK

8

12

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-10-12-BK

10

12

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-12-15-BK

12

15

M20x1.5

33

-

-

28.5

71.5

33

10

-

-

22

GN 817-16-20-BK

16

20

M24x2

33

-

-

28.5

78.5

38

12

-

-

27

GN 817-4-4-C

4

4

M8x1

16

-

-

14

35

16

5

-

-

10

GN 817-4-6-C

4

6

M8x1

16

-

-

14

35

16

5

-

-

10

GN 817-5-5-C

5

5

M10x1

19

-

-

16

40

18

6

-

-

12

GN 817-5-8-C

5

8

M10x1

19

-

-

16

40

18

6

-

-

12

GN 817-6-6-C

6

6

M12x1.5

23

-

-

20

48

22

6

-

-

14

GN 817-6-9-C

6

9

M12x1.5

23

-

-

20

48

22

6

-

-

14

GN 817-8-8-C

8

8

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-8-12-C

8

12

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-10-12-C

10

12

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-12-15-C

12

15

M20x1.5

33

-

-

28.5

71.5

33

10

-

-

22

GN 817-16-20-C

16

20

M24x2

33

-

-

28.5

78.5

38

12

-

-

27

GN 817-4-4-CK

4

4

M8x1

16

-

-

14

35

16

5

-

-

10

GN 817-4-6-CK

4

6

M8x1

16

-

-

14

35

16

5

-

-

10

GN 817-5-5-CK

5

5

M10x1

19

-

-

16

40

18

6

-

-

12

GN 817-5-8-CK

5

8

M10x1

19

-

-

16

40

18

6

-

-

12

GN 817-6-6-CK

6

6

M12x1.5

23

-

-

20

48

22

6

-

-

14

GN 817-6-9-CK

6

9

M12x1.5

23

-

-

20

48

22

6

-

-

14

GN 817-8-8-CK

8

8

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-8-12-CK

8

12

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-10-12-CK

10

12

M16x1.5

28

-

-

24

58

26

8

-

-

17

GN 817-12-15-CK

12

15

M20x1.5

33

-

-

28.5

71.5

33

10

-

-

22

GN 817-16-20-CK

16

20

M24x2

33

-

-

28.5

78.5

38

12

-

-

27

GN 817-4-4-G

4

4

M8x1

-

M3

7

-

35

16

-

4.5

2.5

10

GN 817-4-6-G

4

6

M8x1

-

M3

7

-

35

16

-

4.5

2.5

10

GN 817-5-5-G

5

5

M10x1

-

M4

8

-

40

18

-

5.5

3

12

GN 817-5-8-G

5

8

M10x1

-

M4

8

-

40

18

-

5.5

3

12

GN 817-6-6-G

6

6

M12x1.5

-

M5

9

-

48

22

-

7

3.5

14

GN 817-6-9-G

6

9

M12x1.5

-

M5

9

-

48

22

-

7

3.5

14

GN 817-8-8-G

8

8

M16x1.5

-

M6

10

-

58

26

-

8.5

4

17

GN 817-8-12-G

8

12

M16x1.5

-

M6

10

-

58

26

-

8.5

4

17

GN 817-10-12-G

10

12

M16x1.5

-

M6

10

-

58

26

-

8.5

4

17

GN 817-12-15-G

12

15

M20x1.5

-

M6

12

-

71.5

33

-

8.5

4

22

GN 817-16-20-G

16

20

M24x2

-

M8

15

-

78.5

38

-

11.5

5

27

GN 817-4-4-GK

4

4

M8x1

-

M3

7

-

35

16

-

4.5

2.5

10

GN 817-4-6-GK

4

6

M8x1

-

M3

7

-

35

16

-

4.5

2.5

10

GN 817-5-5-GK

5

5

M10x1

-

M4

8

-

40

18

-

5.5

3

12

GN 817-5-8-GK

5

8

M10x1

-

M4

8

-

40

18

-

5.5

3

12

GN 817-6-6-GK

6

6

M12x1.5

-

M5

9

-

48

22

-

7

3.5

14

GN 817-6-9-GK

6

9

M12x1.5

-

M5

9

-

48

22

-

7

3.5

14

GN 817-8-8-GK

8

8

M16x1.5

-

M6

10

-

58

26

-

8.5

4

17

GN 817-8-12-GK

8

12

M16x1.5

-

M6

10

-

58

26

-

8.5

4

17

GN 817-10-12-GK

10

12

M16x1.5

-

M6

10

-

58

26

-

8.5

4

17

GN 817-12-15-GK

12

15

M20x1.5

-

M6

12

-

71.5

33

-

8.5

4

22

GN 817-16-20-GK

16

20

M24x2

-

M8

15

-

78.5

38

-

11.5

5

27

钢质，黑色氧化处理。

销头

钢质，硬化处理。建议安装于公差符合H8规定的孔内。

滚花捏手

聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。

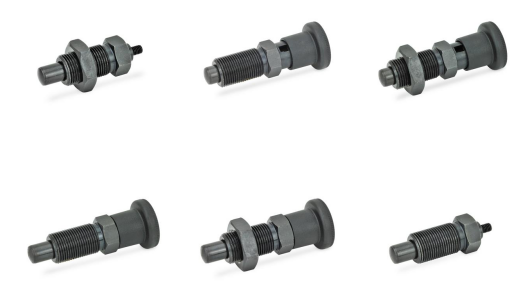

原装进口 GN 817 分度销销头伸出长度可以选择

发布时间：2019-08-02

销头

滚花捏手

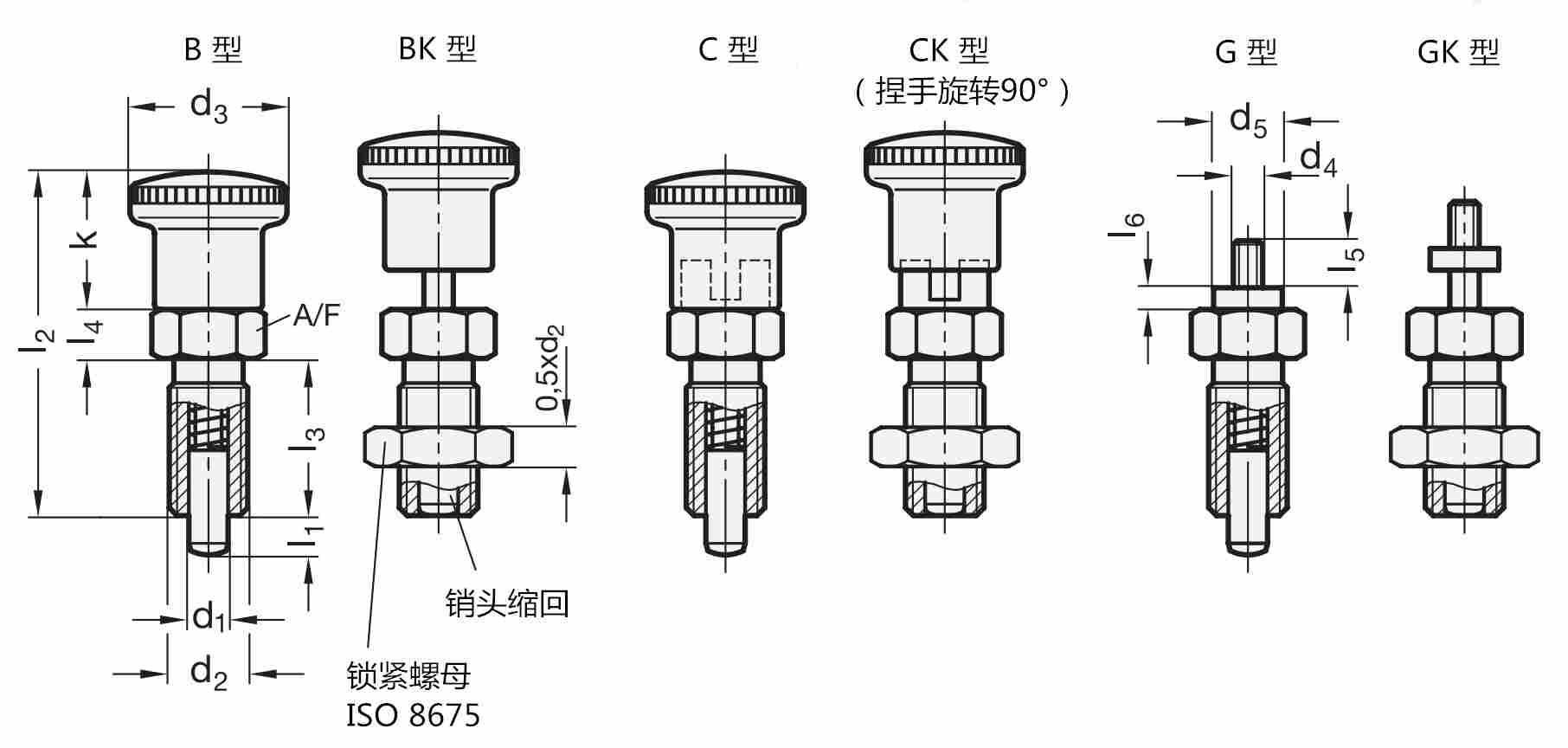

可供应以下标准型号

- B型：无定止位和锁紧螺母。
- BK型：无定止位，带锁紧螺母。
- C型：带定止位，无锁紧螺母。
- CK型：带定止位，带锁紧螺母。
- G型：带螺纹杆。

- GK型：带螺纹杆，带锁紧螺母。

特征及应用

GN 817 带定止位分度销的(C/CK型) 型适用于销头不允许持续伸出的场合。在这种情况下，将捏手缩回然后转动90°，通过一个槽口将销头保持在回缩的位置上。

说明	d_{1 -0.02/-0.04}	l_{1 min.}	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	l₆	A/F
GN 817-4-4-B	4	4	M8x1	16	-	-	14	35	16	5	-	-	10
GN 817-4-6-B	4	6	M8x1	16	-	-	14	35	16	5	-	-	10
GN 817-5-5-B	5	5	M10x1	19	-	-	16	40	18	6	-	-	12
GN 817-5-8-B	5	8	M10x1	19	-	-	16	40	18	6	-	-	12
GN 817-6-6-B	6	6	M12x1.5	23	-	-	20	48	22	6	-	-	14
GN 817-6-9-B	6	9	M12x1.5	23	-	-	20	48	22	6	-	-	14
GN 817-8-8-B	8	8	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-8-12-B	8	12	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-10-12-B	10	12	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-12-15-B	12	15	M20x1.5	33	-	-	28.5	71.5	33	10	-	-	22
GN 817-16-20-B	16	20	M24x2	33	-	-	28.5	78.5	38	12	-	-	27
GN 817-4-4-BK	4	4	M8x1	16	-	-	14	35	16	5	-	-	10
GN 817-4-6-BK	4	6	M8x1	16	-	-	14	35	16	5	-	-	10
GN 817-5-5-BK	5	5	M10x1	19	-	-	16	40	18	6	-	-	12
GN 817-5-8-BK	5	8	M10x1	19	-	-	16	40	18	6	-	-	12
GN 817-6-6-BK	6	6	M12x1.5	23	-	-	20	48	22	6	-	-	14
GN 817-6-9-BK	6	9	M12x1.5	23	-	-	20	48	22	6	-	-	14
GN 817-8-8-BK	8	8	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-8-12-BK	8	12	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-10-12-BK	10	12	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-12-15-BK	12	15	M20x1.5	33	-	-	28.5	71.5	33	10	-	-	22
GN 817-16-20-BK	16	20	M24x2	33	-	-	28.5	78.5	38	12	-	-	27
GN 817-4-4-C	4	4	M8x1	16	-	-	14	35	16	5	-	-	10
GN 817-4-6-C	4	6	M8x1	16	-	-	14	35	16	5	-	-	10
GN 817-5-5-C	5	5	M10x1	19	-	-	16	40	18	6	-	-	12
GN 817-5-8-C	5	8	M10x1	19	-	-	16	40	18	6	-	-	12
GN 817-6-6-C	6	6	M12x1.5	23	-	-	20	48	22	6	-	-	14
GN 817-6-9-C	6	9	M12x1.5	23	-	-	20	48	22	6	-	-	14
GN 817-8-8-C	8	8	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-8-12-C	8	12	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-10-12-C	10	12	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-12-15-C	12	15	M20x1.5	33	-	-	28.5	71.5	33	10	-	-	22
GN 817-16-20-C	16	20	M24x2	33	-	-	28.5	78.5	38	12	-	-	27
GN 817-4-4-CK	4	4	M8x1	16	-	-	14	35	16	5	-	-	10
GN 817-4-6-CK	4	6	M8x1	16	-	-	14	35	16	5	-	-	10
GN 817-5-5-CK	5	5	M10x1	19	-	-	16	40	18	6	-	-	12
GN 817-5-8-CK	5	8	M10x1	19	-	-	16	40	18	6	-	-	12
GN 817-6-6-CK	6	6	M12x1.5	23	-	-	20	48	22	6	-	-	14
GN 817-6-9-CK	6	9	M12x1.5	23	-	-	20	48	22	6	-	-	14
GN 817-8-8-CK	8	8	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-8-12-CK	8	12	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-10-12-CK	10	12	M16x1.5	28	-	-	24	58	26	8	-	-	17
GN 817-12-15-CK	12	15	M20x1.5	33	-	-	28.5	71.5	33	10	-	-	22
GN 817-16-20-CK	16	20	M24x2	33	-	-	28.5	78.5	38	12	-	-	27
GN 817-4-4-G	4	4	M8x1	-	M3	7	-	35	16	-	4.5	2.5	10
GN 817-4-6-G	4	6	M8x1	-	M3	7	-	35	16	-	4.5	2.5	10
GN 817-5-5-G	5	5	M10x1	-	M4	8	-	40	18	-	5.5	3	12
GN 817-5-8-G	5	8	M10x1	-	M4	8	-	40	18	-	5.5	3	12
GN 817-6-6-G	6	6	M12x1.5	-	M5	9	-	48	22	-	7	3.5	14
GN 817-6-9-G	6	9	M12x1.5	-	M5	9	-	48	22	-	7	3.5	14
GN 817-8-8-G	8	8	M16x1.5	-	M6	10	-	58	26	-	8.5	4	17
GN 817-8-12-G	8	12	M16x1.5	-	M6	10	-	58	26	-	8.5	4	17
GN 817-10-12-G	10	12	M16x1.5	-	M6	10	-	58	26	-	8.5	4	17
GN 817-12-15-G	12	15	M20x1.5	-	M6	12	-	71.5	33	-	8.5	4	22
GN 817-16-20-G	16	20	M24x2	-	M8	15	-	78.5	38	-	11.5	5	27
GN 817-4-4-GK	4	4	M8x1	-	M3	7	-	35	16	-	4.5	2.5	10
GN 817-4-6-GK	4	6	M8x1	-	M3	7	-	35	16	-	4.5	2.5	10
GN 817-5-5-GK	5	5	M10x1	-	M4	8	-	40	18	-	5.5	3	12
GN 817-5-8-GK	5	8	M10x1	-	M4	8	-	40	18	-	5.5	3	12
GN 817-6-6-GK	6	6	M12x1.5	-	M5	9	-	48	22	-	7	3.5	14
GN 817-6-9-GK	6	9	M12x1.5	-	M5	9	-	48	22	-	7	3.5	14
GN 817-8-8-GK	8	8	M16x1.5	-	M6	10	-	58	26	-	8.5	4	17
GN 817-8-12-GK	8	12	M16x1.5	-	M6	10	-	58	26	-	8.5	4	17
GN 817-10-12-GK	10	12	M16x1.5	-	M6	10	-	58	26	-	8.5	4	17
GN 817-12-15-GK	12	15	M20x1.5	-	M6	12	-	71.5	33	-	8.5	4	22
GN 817-16-20-GK	16	20	M24x2	-	M8	15	-	78.5	38	-	11.5	5	27

原装进口 GN 817 分度销 销头伸出长度可以选择

发布时间：2019-08-02

销头

滚花捏手

可供应以下标准型号

- B型：无定止位和锁紧螺母。 - BK型：无定止位，带锁紧螺母。 - C型：带定止位，无锁紧螺母。 - CK型：带定止位，带锁紧螺母。 - G型：带螺纹杆。

- GK型：带螺纹杆，带锁紧螺母。

特征及应用

GN 817 带定止位分度销的(C/CK型) 型适用于销头不允许持续伸出的场合。在这种情况下，将捏手缩回然后转动90°，通过一个槽口将销头保持在回缩的位置上。

原装进口 GN 817 分度销销头伸出长度可以选择

- B型：无定止位和锁紧螺母。
- BK型：无定止位，带锁紧螺母。
- C型：带定止位，无锁紧螺母。
- CK型：带定止位，带锁紧螺母。
- G型：带螺纹杆。
