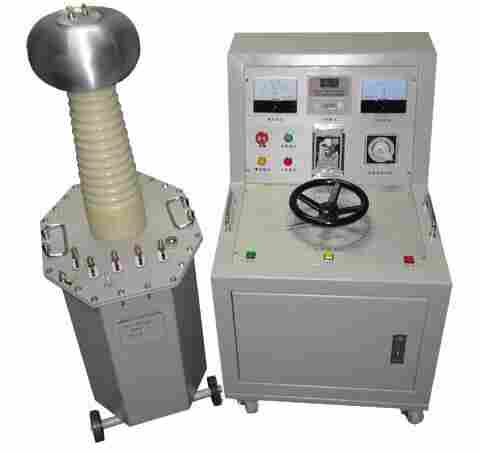

油浸式轻型试验变压器YD系列

油浸式轻型试验变压器YD系列工作原理：
  1、交流、交直流高压试验变压器：
  将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。
  2、带抽头高压试验变压器：
  为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图
  3、串级高压试验变压器：
  为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。图2为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（）=1U+2U+3U。

关键词：，油浸式轻型试验变压器，交直流轻型高压试验变压器

技术参数： 

规 格	容量 KVA	低压侧		高压侧		测量 变化	60 分钟 温升 ℃	阻抗 电压 %	空载 电流 %	质量 Kg	外形尺寸 长×宽×高 mm×mm×mm
		电压	电流	电压	电流
		V	A	kV	mA
				50	30	500	50	10	＜4	19.5	200×275×640
3/50	3	200						10	＜4	27	240×300×690
6/50	6	200	30	50	120	500	50	10	＜4	52	250×355×710
10/50	10	200	50	50	200	500	50	10	＜4	80	260×375×750
15/50	15	400	37.5	50	300	500	50	8	＜4	120	270×420×800
20/50	20	400	50	50	400	500	50	8	＜4	140	285×440×820
30/50	30	400	75	50	600	500	50	8	＜4	155	295×386×840
50/50	50	400	125	50	1000	500	50	8	＜4	184	320×416×910

主要技术指标：
  >额定容量：1～300KVA
  >单台额定输出电压：
  （AC） 50、100、150、200、300KV
  （DC） 70、140、210、280KV
  >额定输入电压：200V、400V
  >变比：500/1、1000/1、1500/1、2000/1、3000/1
  >变比误差：≤±1.5%
  >阻抗电压：＜10% YDQ气体式试验变压器
