GN 822
小型分度销
|
标准件 |
主尺寸 |
弹簧压力N ≈ |
重量 |
||||||||||
|
物料号 |
说明 |
d1 0/-0.06 |
d2 |
d3 |
d4 |
l1 |
l2 min. |
l2 |
l4 min. |
A/F |
起始位置 |
终止位置 |
g |
|
802922 |
GN 822-4-B-ST |
4 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
14 |
|
802929 |
GN 822-5-B-ST |
5 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
14 |
|
802937 |
GN 822-6-B-ST |
6 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
25 |
|
802944 |
GN 822-7-B-ST |
7 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
26 |
|
802925 |
GN 822-4-C-ST |
4 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
13 |
|
802933 |
GN 822-5-C-ST |
5 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
14 |
|
802940 |
GN 822-6-C-ST |
6 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
23 |
|
802948 |
GN 822-7-C-ST |
7 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
24 |
|
803045 |
GN 822-4-B-ST-RT |
4 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
13 |
|
802930 |
GN 822-5-B-ST-RT |
5 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
14 |
|
803046 |
GN 822-6-B-ST-RT |
6 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
25 |
|
802945 |
GN 822-7-B-ST-RT |
7 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
26 |
|
802926 |
GN 822-4-C-ST-RT |
4 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
13 |
|
802934 |
GN 822-5-C-ST-RT |
5 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
14 |
|
802941 |
GN 822-6-C-ST-RT |
6 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
24 |
|
802949 |
GN 822-7-C-ST-RT |
7 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
25 |
钢制，镀锌，蓝色钝化处理。
AISI 303不锈钢。
AISI 301不锈钢。
- ：聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。

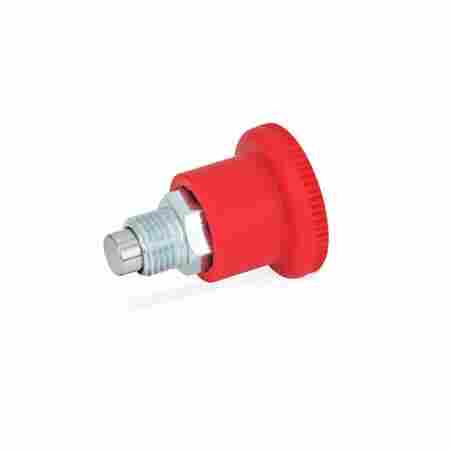

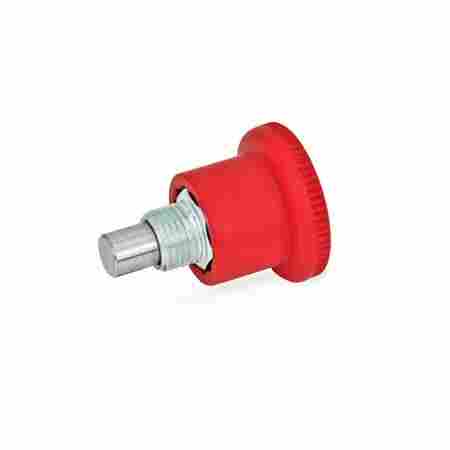

- RT：聚酰胺基 (PA) 高科技聚合体，红色，RAL 3000。

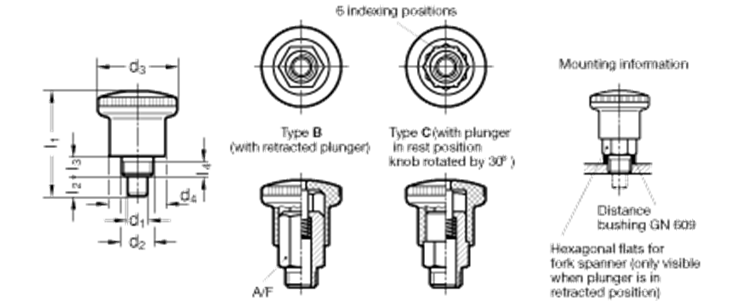

- B型：无定止位。
- C型：带定止位。
- 不锈钢定距衬套 GN 609.5。
GN 822 微型分度销由于其尺寸小，特别适用于薄壁装配。
插入锯齿形的捏手内部并由其固定。销头缩回时，锁紧螺母的扳手立面外露，因此可用叉形扳手方便地拧紧迷你型分度销。
C型捏手可旋转30°，槽口会将销头固定在此位置。
